Program(Chip )
1-3
1.2. File ( ) – 1 (STEP 1)

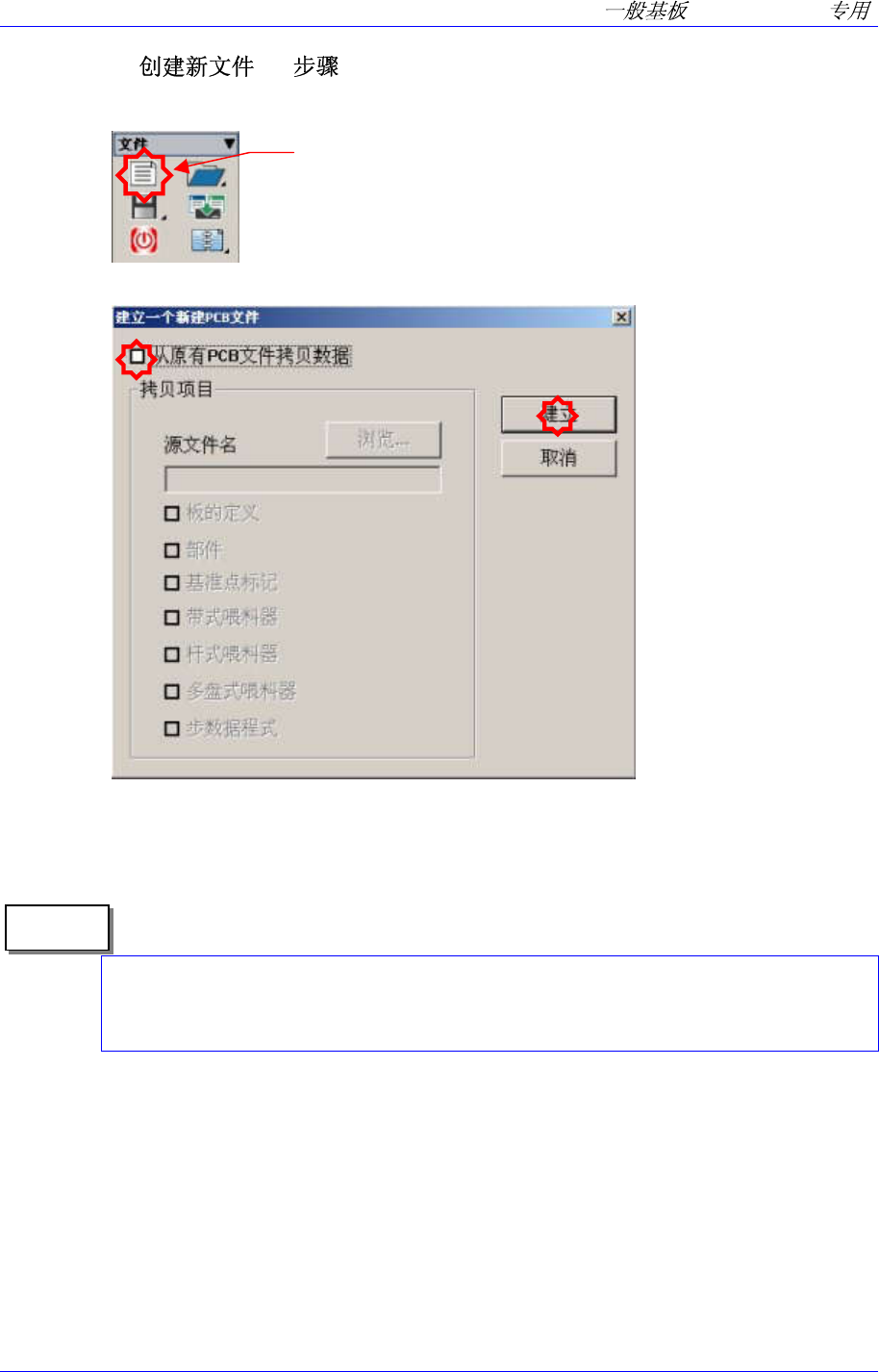

为了创建新基板程序(PCB Program)而在文件菜单选择“New“子菜单。
选择<新建>命令时显示如下的对话框。
<建立> 按钮
创建新的 PCB 文件。如果没有指定拟复制的原文件，将把<拷贝项目>复选框
区域里的一切数据创建成默认文件。
<从另外 PCB 文件拷贝数据> 复选框
N
ew
备 注
从已有的文件拷贝特定的数据来建立新文件时选择此按钮。 如果不圈选该复选
框，将利用默认数据创建新文件。
Samsung Component Placer SM310 Programming Tutorial
1.3. PCB (1)
定义 Board 的名称、大小及贴装基准点等与 Board 有关的数据。
1.3.1. 板 (Board) [F2]

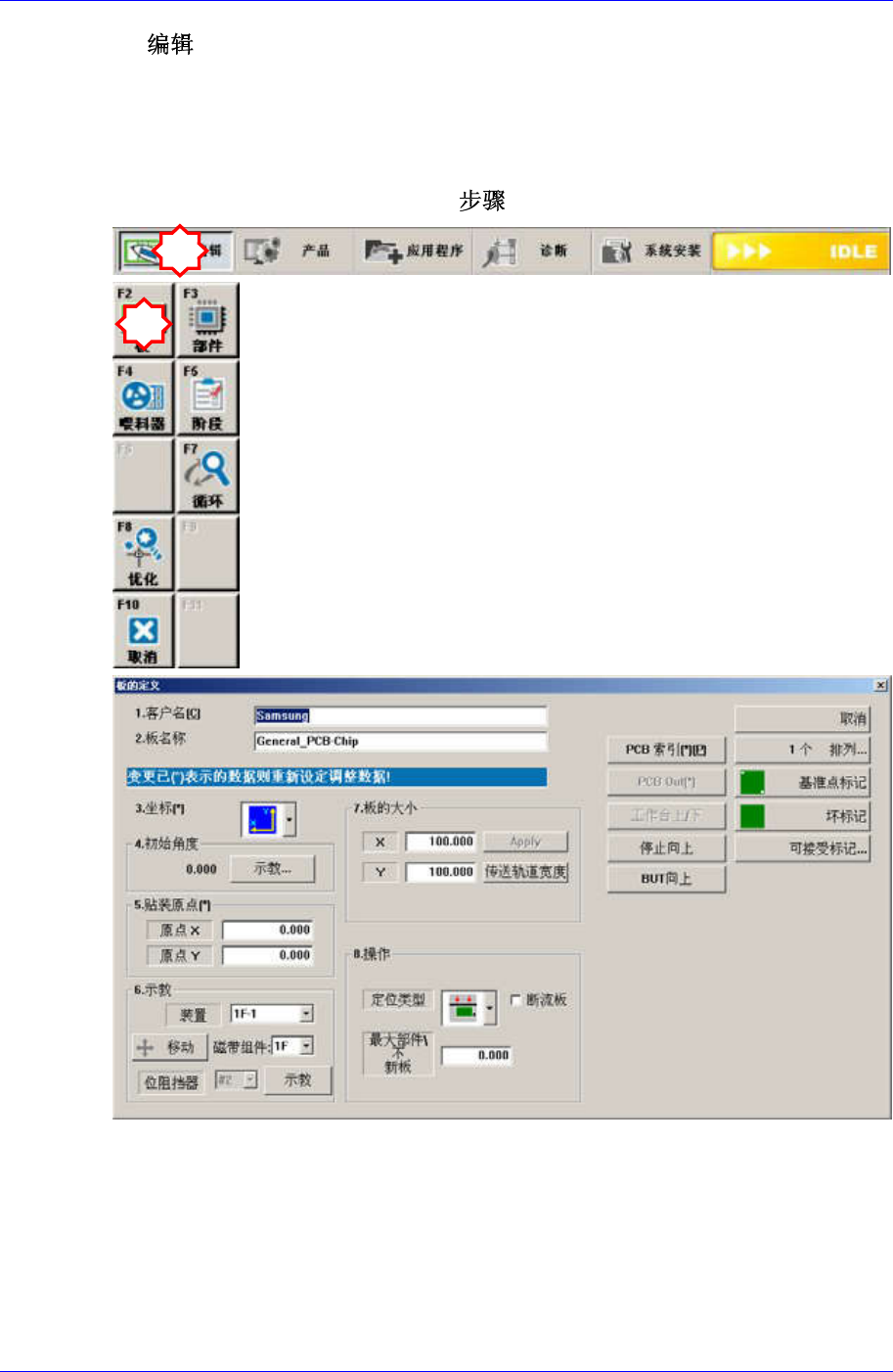

1.3.1.1. Board Definition (基板的定义) – 2 (STEP 2)
1
2
<1. 客户名> 编辑框
输入委托加工 PCB 的顾客的名称。最多可以输入 64 个文字。 可用韩文或英文
创建客户名称。
<2. 板名称>编辑框
输入 PCB 的名称。最多可以输入 64 个文字。 可用韩文或英文创建 Board 名
称。
1-4
Program(Chip )
1-5
<7. 板的大小> 领域
输入基板大小，用于作业区域与传送带宽度的调节作业上。利用量测仪器以
mm 为单位测量 Board 的 X, Y 大小后输入。
<X> 编辑框
设定 PCB 尺寸的 X 值。 (此处输入 200)
<Y> 编辑框
设定 PCB 尺寸的 Y 值。 (此处输入 200)
点击<Apply>按钮，设置 Board 大小后再点击<Conv.Width>按钮，依据 Board
适当调节 Conveyor 幅。
在没有检查顶针位置或其它障碍物的情形下，调节输送带的
宽度可能对输送带造成损伤。
<8. 操作> 领域
设定 PCB 的作业必要的各项数据。
<定位类型> 组合框
选择能使 Board 固定在作业区域的方法。在这里选择边定位。
边缘定位: 利用安装在 传送装置的装置从侧面夹紧 PCB 的方法来定位。 用
于具有基准点的一般基板。
备 注
<最大部件不新板> 编辑框
PCB 作业时设置 PCB 上面和 Nozzle 终端(部件附着时，部件的最底面)之间
的最小间隔。 在这里，输入值自动加上 2mm 的值成为间隔高度。
如果 Board 已经有贴装过的部件，则输入此部件中最高部件的高度。(但，
高度为 2mm 以下时无须输入。 输入 0~2mm 时，最小间隔高度设置为基本
值 4mm。)
<PCB 索引(*)> 按钮
选择要投入<6. 示教>的 Station 后，点击此按扭投入 PCB。
<4. 初始角度> 领域
利用 PCB 上的平行或垂直的两点，输入初始角度。
利用 Jog Box 把十字线移动到第一个示教点后，点击 Enter 按扭，同样地，十
字线移动到第二个点后双击 Enter 。
