Samsung Component Placer SM310 Programming Tutorial

1.3.4. Step (贴装信息登记) – 5 (STEP 5)

直接输入元件的贴装点。



输入 Reference(贴装参考名称)。

R1, R2, C1, C2, T1, T2, T3,T4

指定 8 个地点的 X, Y Position 并示教(Teaching)。

请按照上述内容 Teaching 或输入。

Chipr1608 = X: 10 Y: 15, X: 14 Y: 15

TR = X: 10 Y: 25, X: 16 Y: 25

A/C = X: 10 Y: 35, X: 20 Y: 35

TANTAL = X: 10 Y: 50, X: 20 Y: 50

Z 值输入：全部输入–0.5mm。

R 值输入：只有 TR 需要输入 90 度。(以逆时针方向为基准)

1-28

Program(Chip )

1-29

Part 选择：使选定 Part 适应上述坐标。

Cycle 检查：单击左侧的键。检查所输入内容的错误，并区分每一个循环。

Save: 输入文件名并储存。 (一般 PCB 程序-CHIP.def)

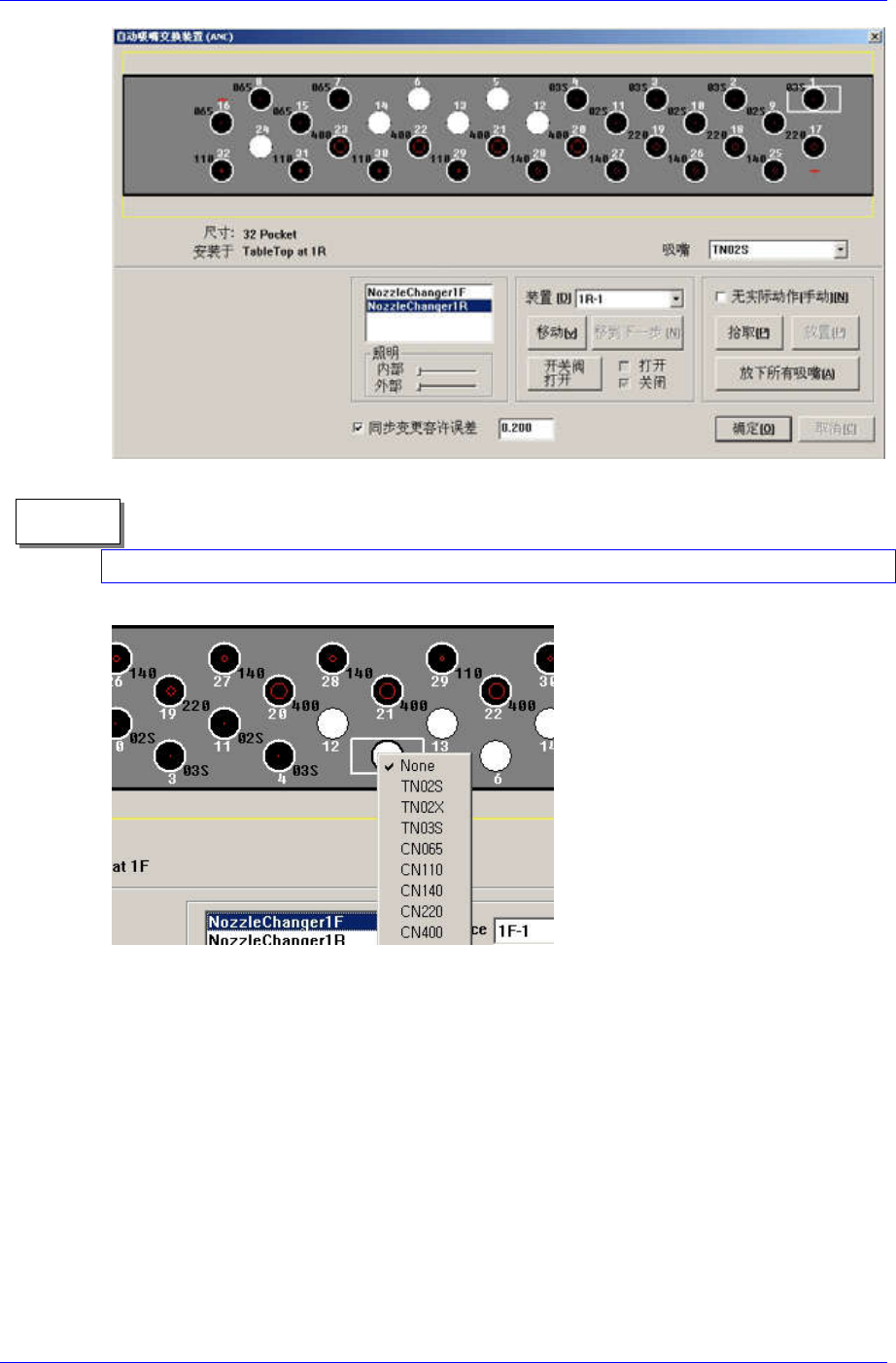

1.3.5. ANC Setting – 6 (STEP 6)

把吸嘴配置到 ANC 时，如下进行标准化后使用。

把手指伸进 ANC 孔中时，可能因开关阀的动作而受伤。

禁止把手指伸进 ANC Hole 内。

Samsung Component Placer SM310 Programming Tutorial

1~6, 9~14 只能装着四角形 Nozzle(Nozzle 名后面有 “S” 字样的 Nozzle)。

 备注

请在吸嘴窗口选择或者用鼠标选择相应的安装孔后，击鼠标右键选择。

1-30
