Array Boar d Pr ogram (Chip, ) 2-7 2.3.2. Part ( 工作元件登记 ) - 5 (STEP 5) 现 在 登记 工 作 元 件。 如 下 述 ， < Ch i p 、 T r 、 A / C 、 T a nt a l > 是 从 已 适用 的文 件 中 复 制 后再使用的。 1 2 从 已 有 文 件 提 取 的 部件
Samsung Component Placer SM310 Programming Tutorial

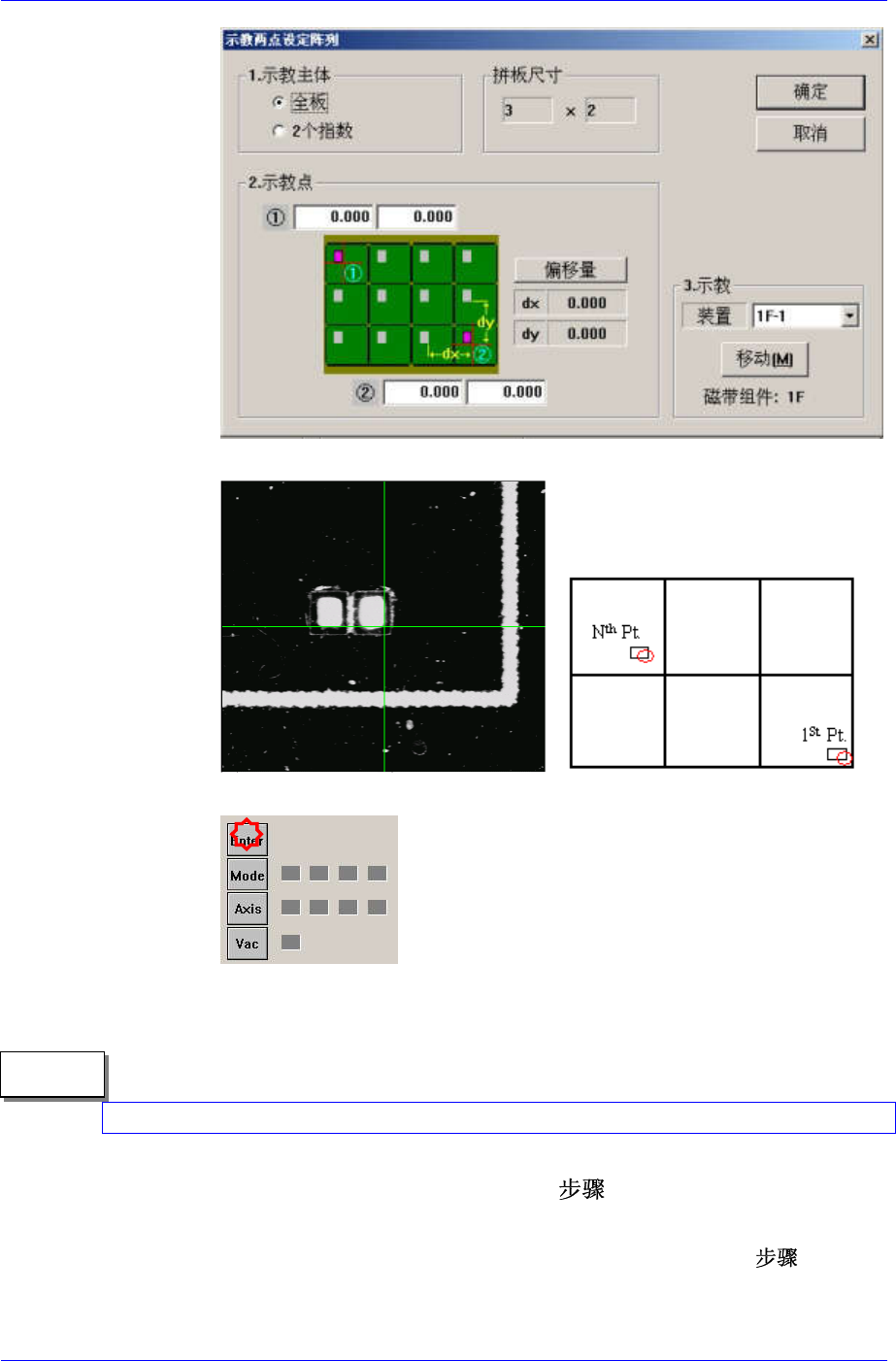

如下图所示利用示教盒，十字线放在拼板 PCB 1 号原点。
单击示教盒的 “Enter”按扭，示教拼板 PCB 1 号原点。
在示教盒上按 “Enter”
同样，示教拼板 PCB n 号原点, 点击示教盒的“Enter”按扭。
选择对话框的<确定>按扭， 输入示教值。
本功能只在 0 度的拼板运作。
备 注
2.3.1.3. Fiducial Position & Mark (基准点的定义) - 4 (STEP 4)
PCB 上有基准点标记时，设定基准点标记的位置和标记的数据。
详细内容请参照 “1.3.1.2 Fiducial Position & Mark (基准点的定义) – 3 (STEP
3) “项目。
2-6
Array Board Program (Chip, )
2-7
2.3.2. Part (工作元件登记) - 5 (STEP 5)
现在登记工作元件。如下述，<Chip、Tr、A/C、Tantal>是从已适用的文件中复制
后再使用的。
1
2
从已有文件提取的
部件
Samsung Component Placer SM310 Programming Tutorial
2.3.2.1. 创建 New Part (SOP2, SOJ, QFP, PLCC, BGA)
SOP2 (SOJ) 16Pin 登记
单击位于屏幕右下角的<新部件..>按钮。
输入<元件名称>。(SOP14Pin)
Part Group 选择 SOP， Profile 选择 SOP14_0904P127。
2-8
