Samsung Component Pla cer SM310 Pr ogramming T utorial 选择 Type 。 ( VibMultiStickFee der ) 此时显示询问把 供料器安装 在供料器 bas e 的哪一个位置 的窗口。此 时可以按 < 确定 > 键设置在当前位置，还可变 更为其它位置，之后按 < 确定 > 键完成安装。 2-20
Array Board Program (Chip, )
2-19
在<喂料器>组合框选择<MatrixTray>。
在<吸嘴>组合框选择 CN400。
单击<寄存器>按钮，登记元件。
2.3.3. Feeder (喂料器的登记) - 6 (STEP 6)
Tape Feeder 带装喂料器: 通过优化排放位置。
Stick Feeder 管装喂料器: Multi Stick (SOP)手动排放位置
Tray Feeder 托盘喂料器: Matrix Tray (QFP, BGA)手动排放位置
2.3.3.1. Stick Feeder 管装喂料器

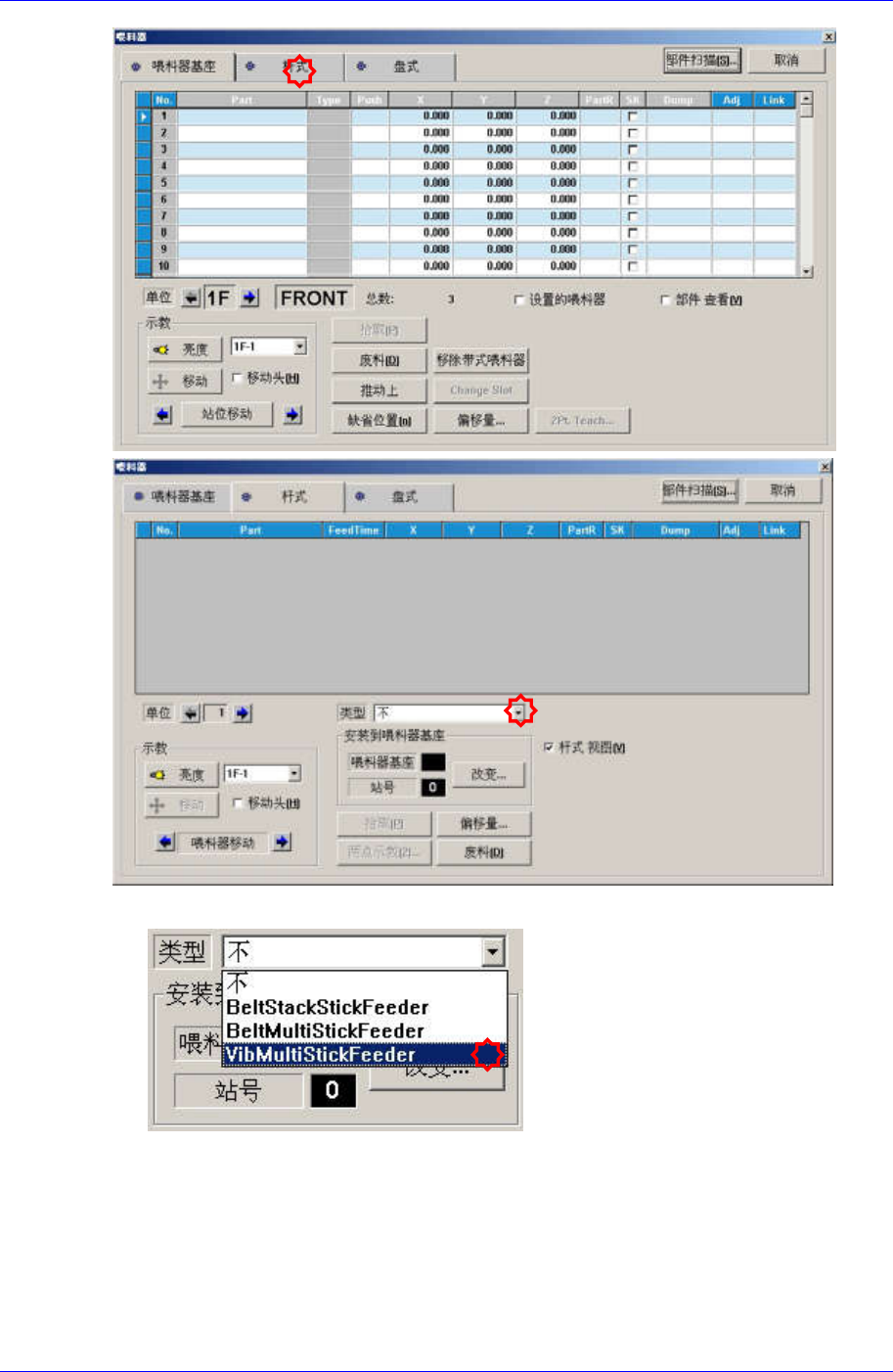

在 Feeders 对话框选择 Stick Unit 菜单。
1
2
Samsung Component Placer SM310 Programming Tutorial
选择 Type。 (VibMultiStickFeeder)

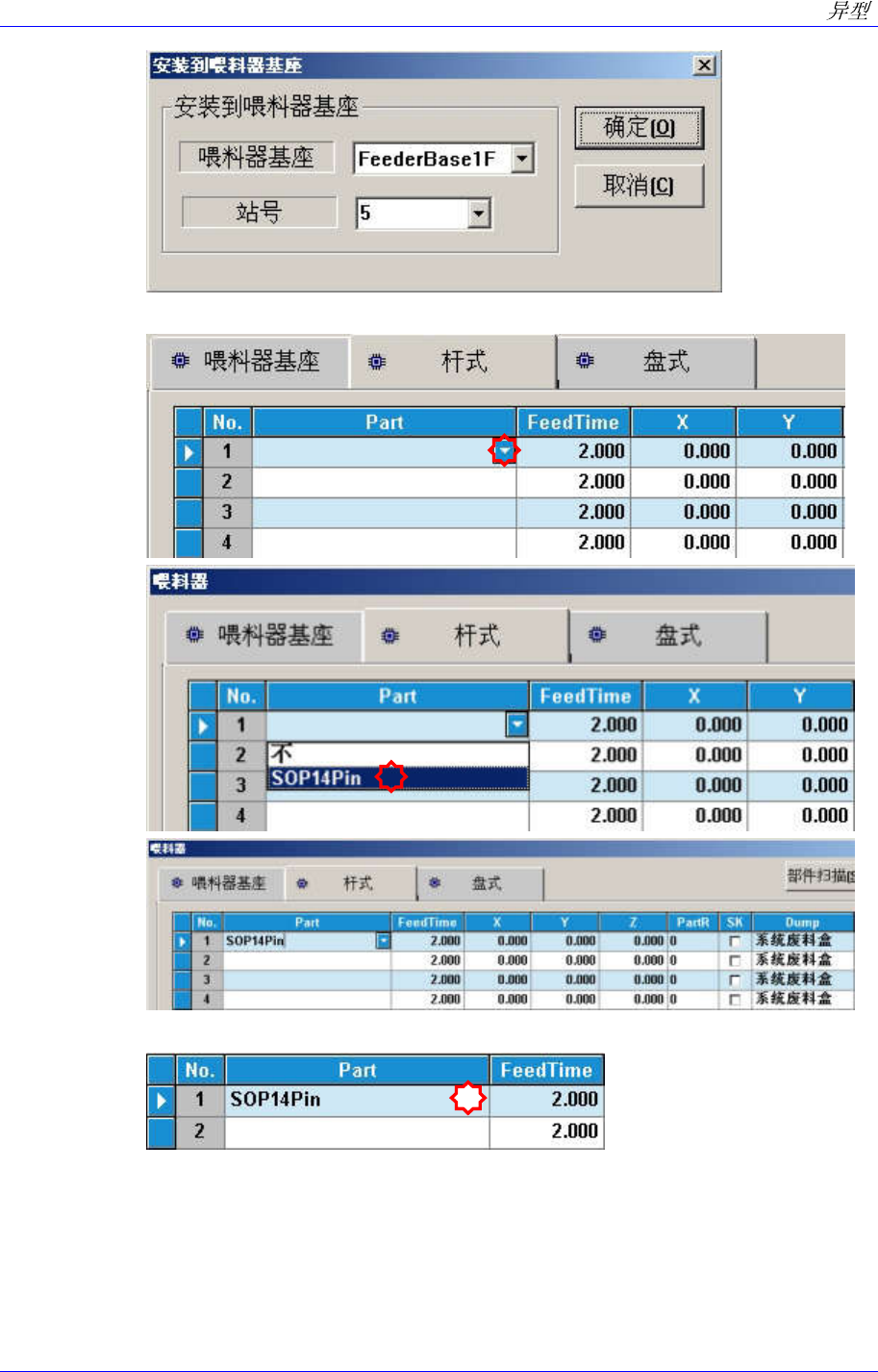

此时显示询问把供料器安装在供料器 base 的哪一个位置的窗口。此时可以按<
确定>键设置在当前位置，还可变更为其它位置，之后按<确定>键完成安装。
2-20
Array Board Program (Chip, )
2-21
选择 Part。 (SOP16Pin)
指定拾取位置: X, Y (移动), Z (Head)
1
