Samsung Component Pla cer SM310 Pr ogramming T utorial 在 < 喂料 器 > 喂料器组合框选择 SM8 。 在 < 吸嘴 > 吸嘴组合框选择 TN03S 。 单击 < 寄存器 > 按钮，登记元件。 Melf 的登记 单击位于屏幕右下角的 < 新部件 ..> 按 钮。 1-18
Program(Chip )
1-17

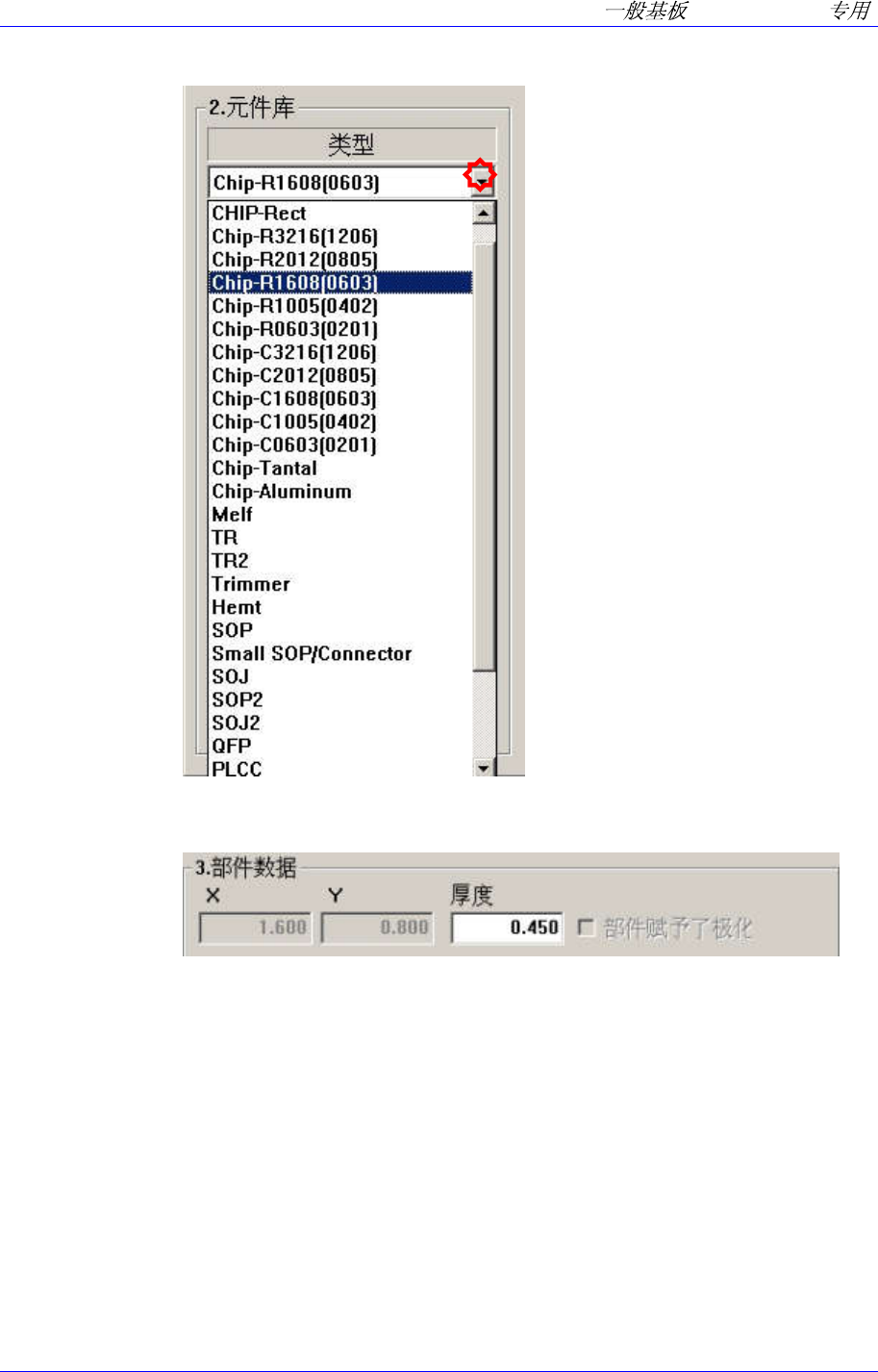

Type 选择 Chip Resistor 电阻， Profile 选择 1608R。
输入元件的大小。
厚度: 0.45

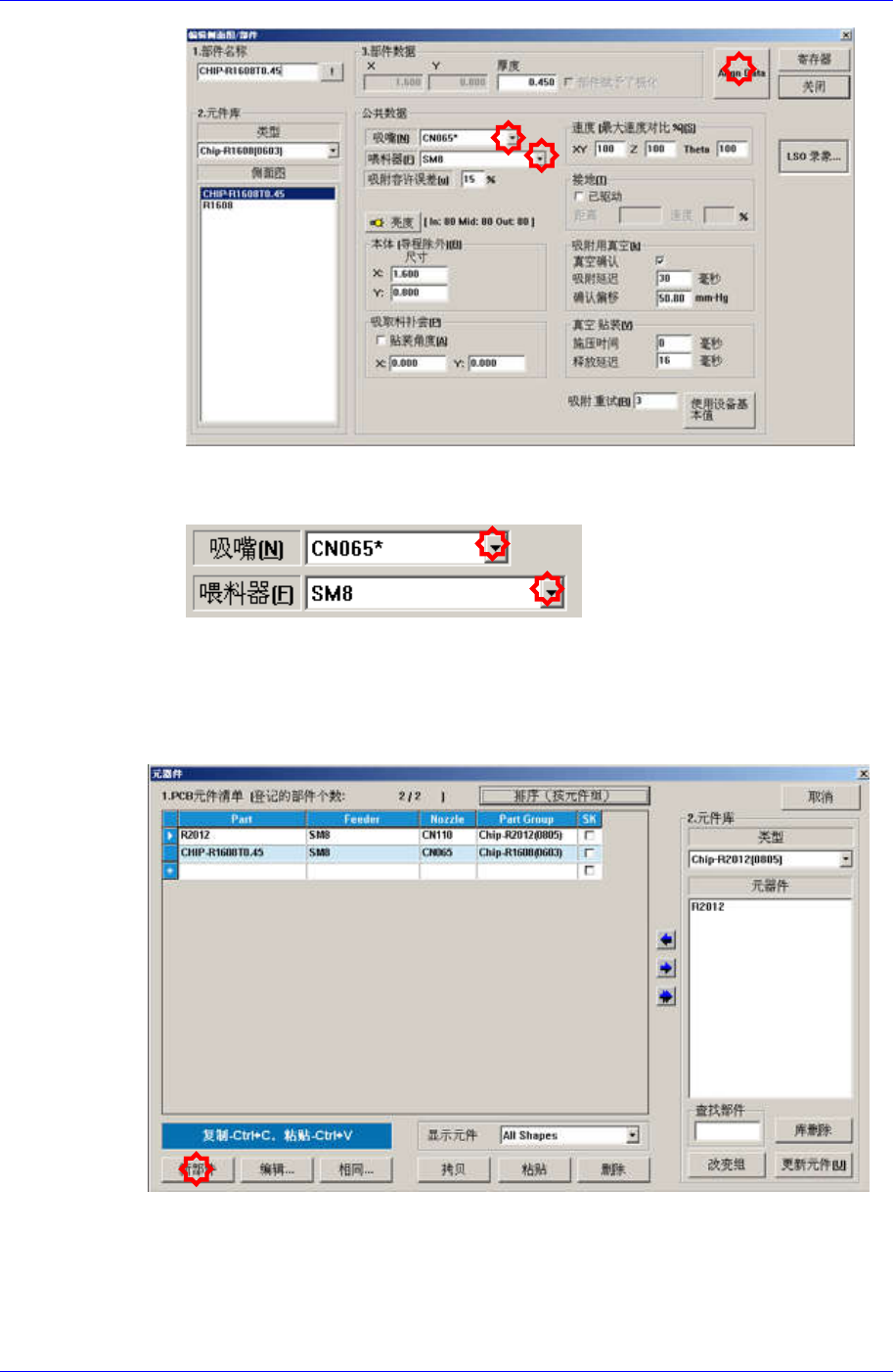

单击<Common Data>按钮，输入 Common Data。
Samsung Component Placer SM310 Programming Tutorial
在<喂料器>喂料器组合框选择 SM8。
在<吸嘴> 吸嘴组合框选择 TN03S。
单击<寄存器>按钮，登记元件。
Melf 的登记
单击位于屏幕右下角的 <新部件..>按钮。
1-18
Program(Chip )
1-19

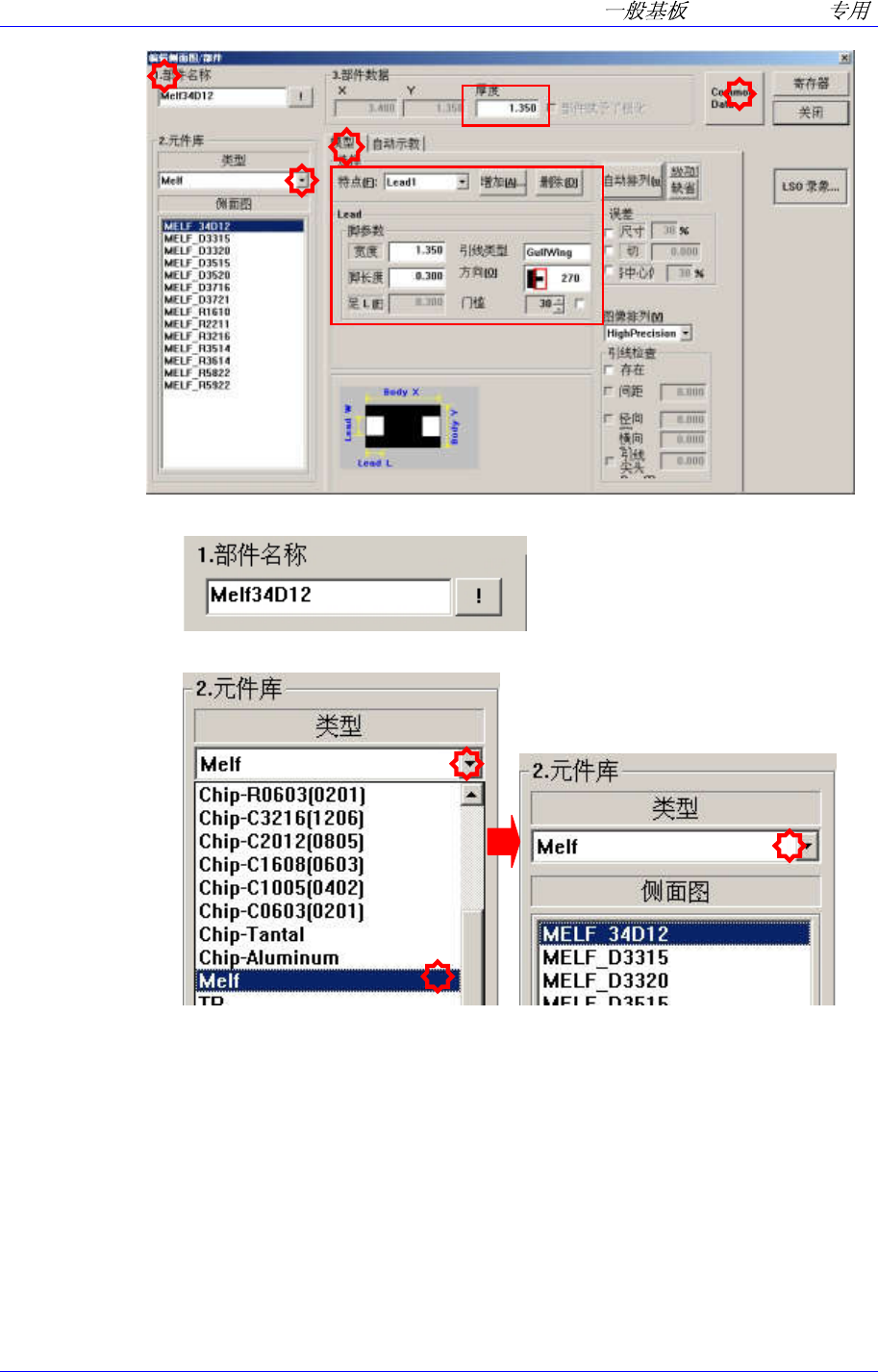

输入<元件名称>。(Melf34D12)
Part Group 选择 Melf，Profile 选择 MELF_34D12。
输入元件的大小。.
在<3. 部品数据>领域的<厚度>编辑框上输入 1.35。
在<模型>的制表对话框上选择<特点>复合框，把 2 个 Lead 注册为 0 度和
180 度等 2 个角度。
指定 Lead 大小和 Type。
在 LSO 画面窗口用鼠标补正位置。
单击<自动排列> 自动识别按钮。
单击<Common Data>按钮，输入 Common Data。
