Program(Chip )
1-7

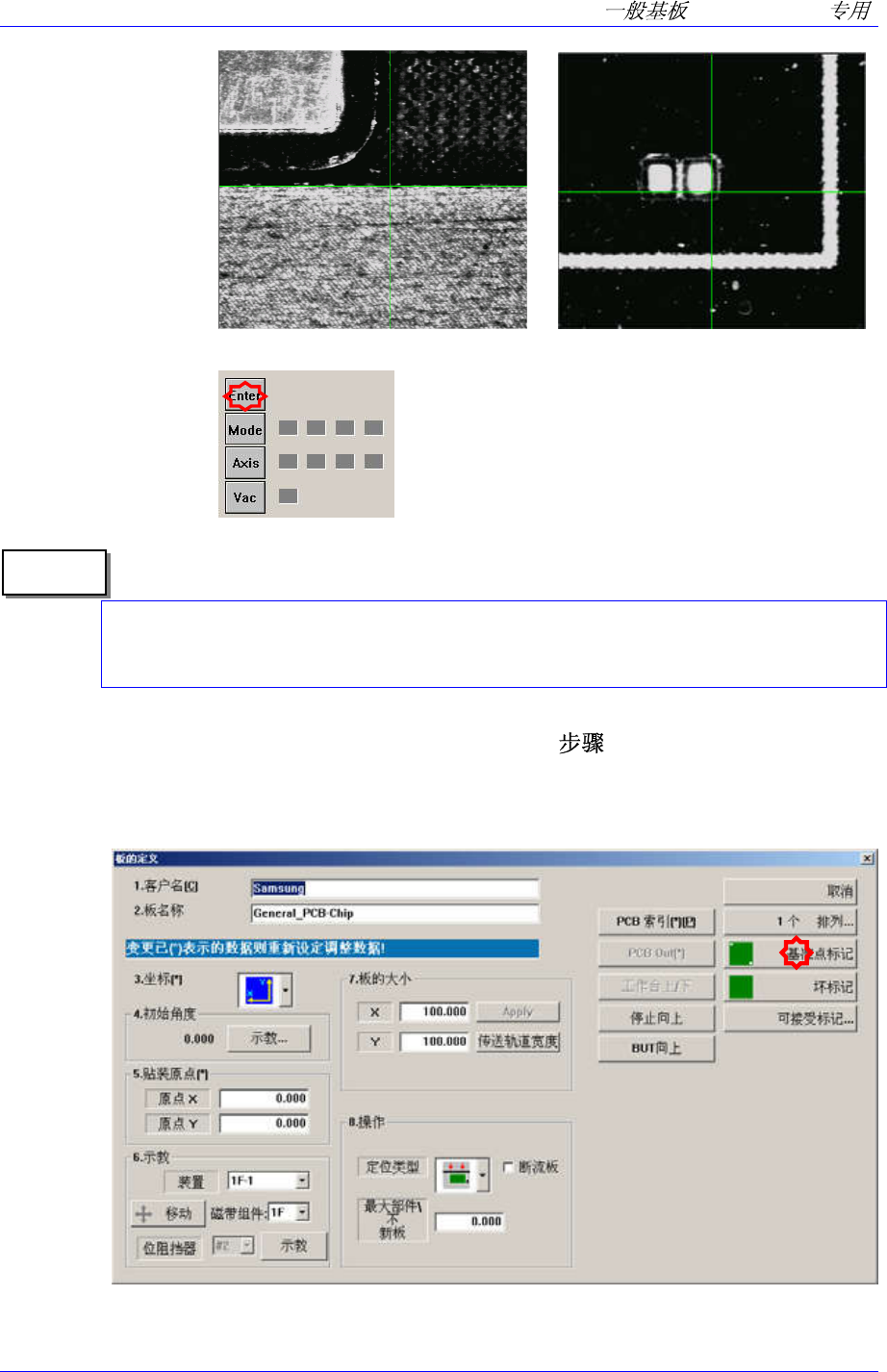

点击示教盒的 “Enter 按扭。
在示教盒上按“Enter”
备 注
<原点 X> 或 <原点 Y>上点击光标，再点击 <6. 示教>领域的“移动”按扭，移动
到现在的 “贴装原点”位置, 利用示教盒，该位置对上十字线后再点击 “ENTER”
按扭，则该位置的坐标值输入到 <5. 贴装原点> 领域。
1.3.1.2. Fiducial Position & Mark (基准点的定义) – 3 (STEP 3)
PCB 上有基准点标记时，设定基准点标记的位置和标记的数据。按下此按钮时，
显示以下画面。

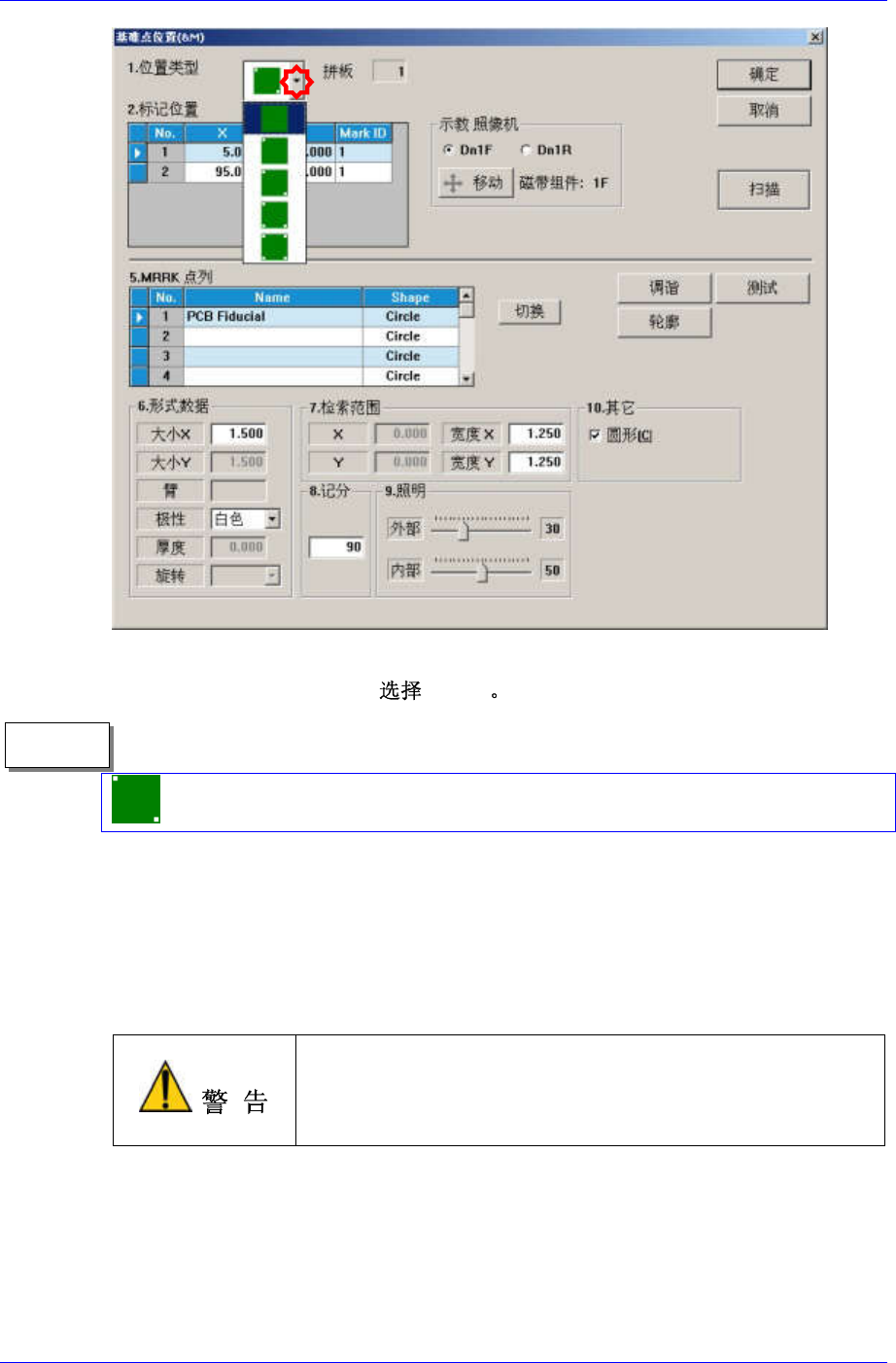

Samsung Component Placer SM310 Programming Tutorial
<1. 位置类型> 组合框
选择基准标记的数量。 ( 2Panel )
备 注
2 Panel: 有 2 个 PCB 基准标记。
<2. 标记位置> 领域
<位置类型>不是 “None”时，形成与所选的基准点个数相等的数据列。例如选
择 “2 Panel Fiducial mark”时，对话箱显示的内容如下。在这里示教基准点中
心。
利用示教相机示教 2 个基准点的中心点并输入坐标值。
示教时的操作错误可能危及操作员或设备周围的操作员。
再一次确认示教装置后，严格检查设备周围有没有其他操作
员后进行示教。

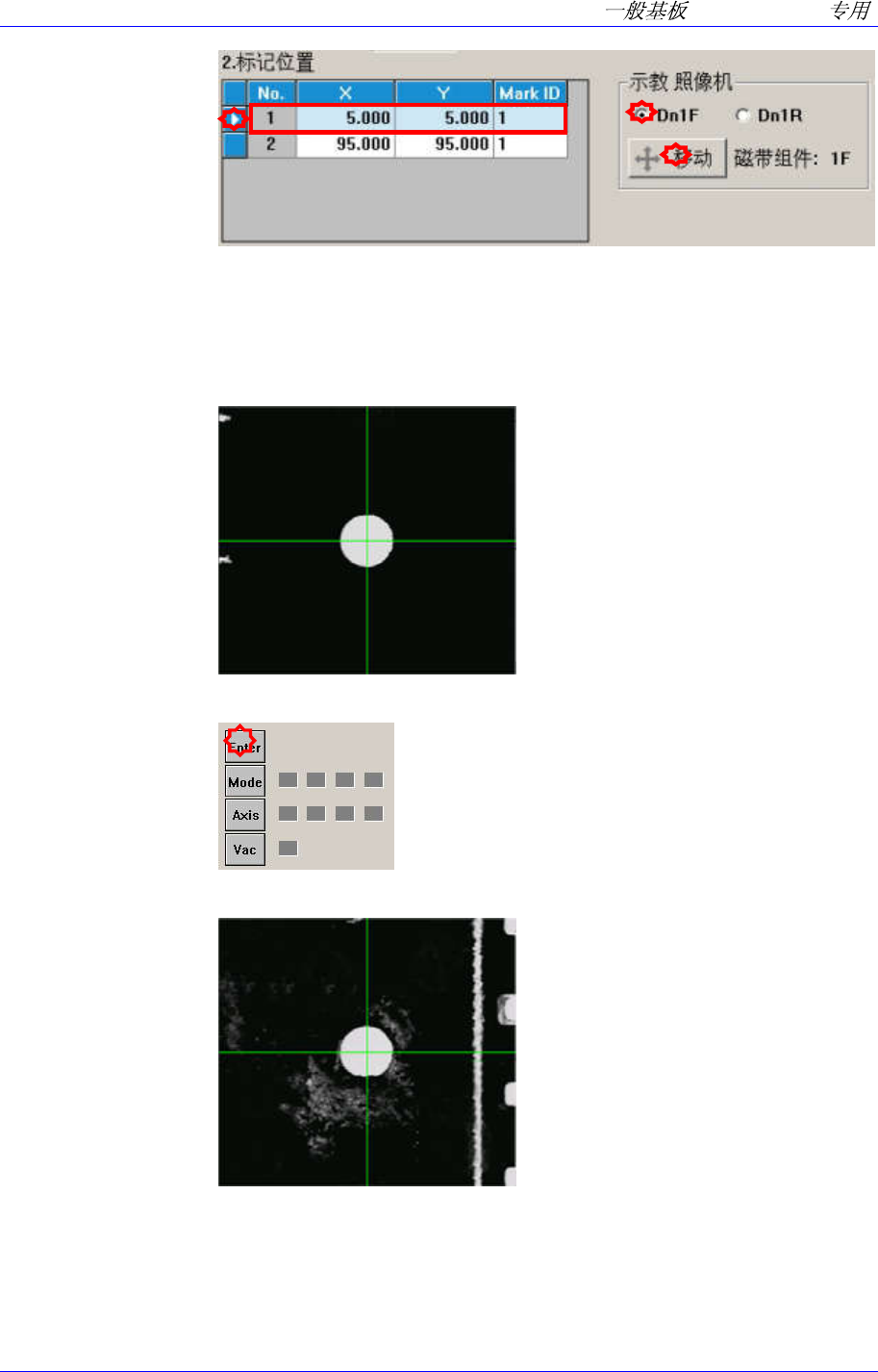

基准点示教顺序
在<2. 标记位置> 领域，选择第一个基准点 领域。
1-8
Program(Chip )
1-9
在 <3. 示教照相机> 领 域 的 选 项 按 扭 中 选 择 “Dn1F” 后 (Dn1F: Front
Gantry Head Downward Camera)点击 <移动>按扭，向设置的坐标值移
动 Head。
利用示教框把贴片头的示教相机移动到需要示教的基准点位置。此时，
Head 移动到相机画面的中心线和 基准点的中心点一致为止。
(第一个基准标记)
按示教盒的 <Enter> 键，则现在位置输入在<2. 标记位置>领域里。
在示教盒上按“Enter”
同样示教第二个基准点。
(第二个基准标记)
