SM310 Programming Tutorial(Chi, Ver4).pdf - 第90页
Samsung Component Pla cer SM310 Pr ogramming T utorial 7 8 T ray Feeder 登记 < Unit> 领域 可以注册 “Setupman” 程序设 定数大小的 Single Tray 。 选择 Tray Unit 9 选择 “Matr ixTrayHolderSingle” 2-24
Array Board Program (Chip, )
2-23
3
4

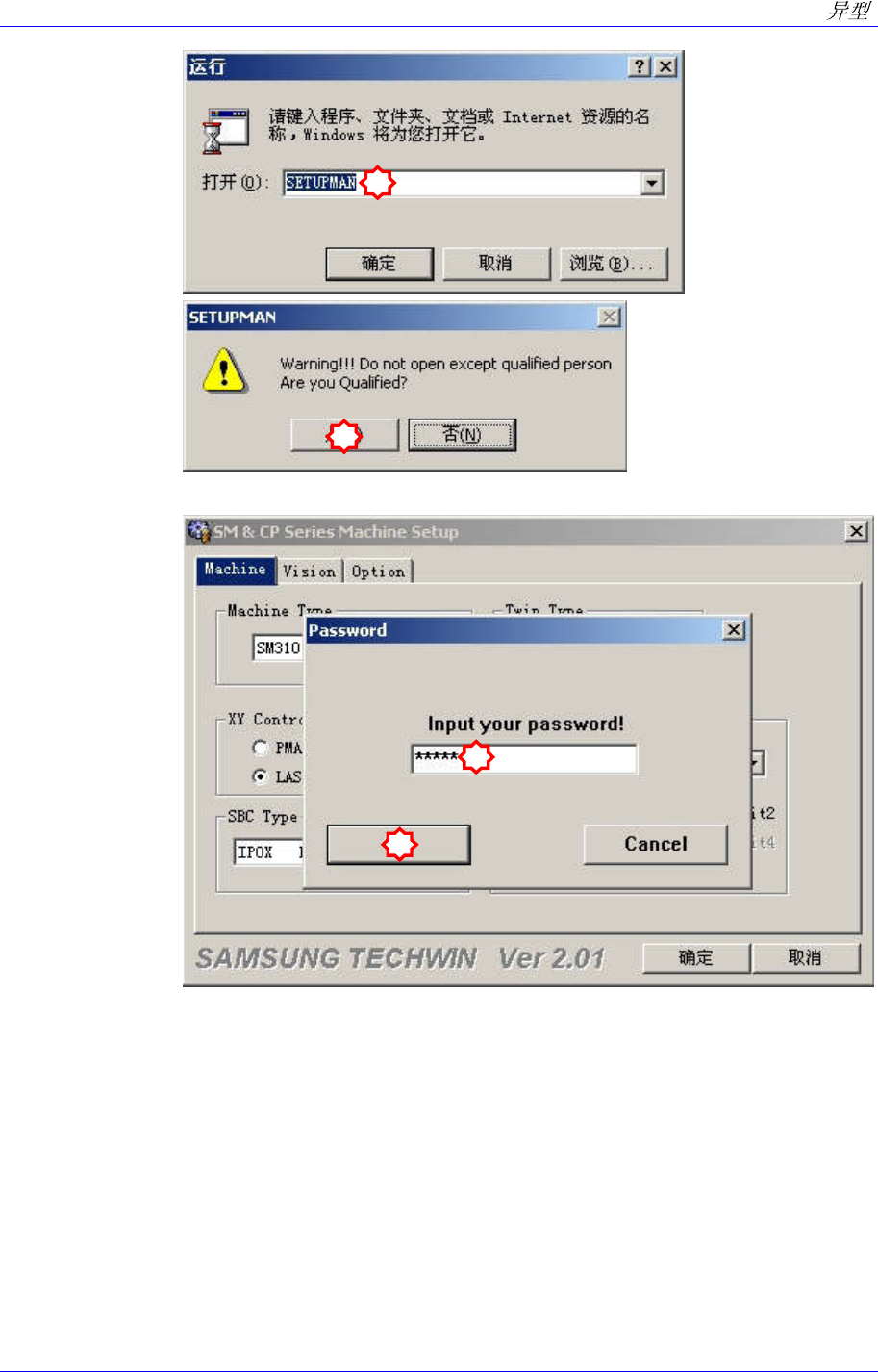

输入密码后点击<确定>键。
5
6

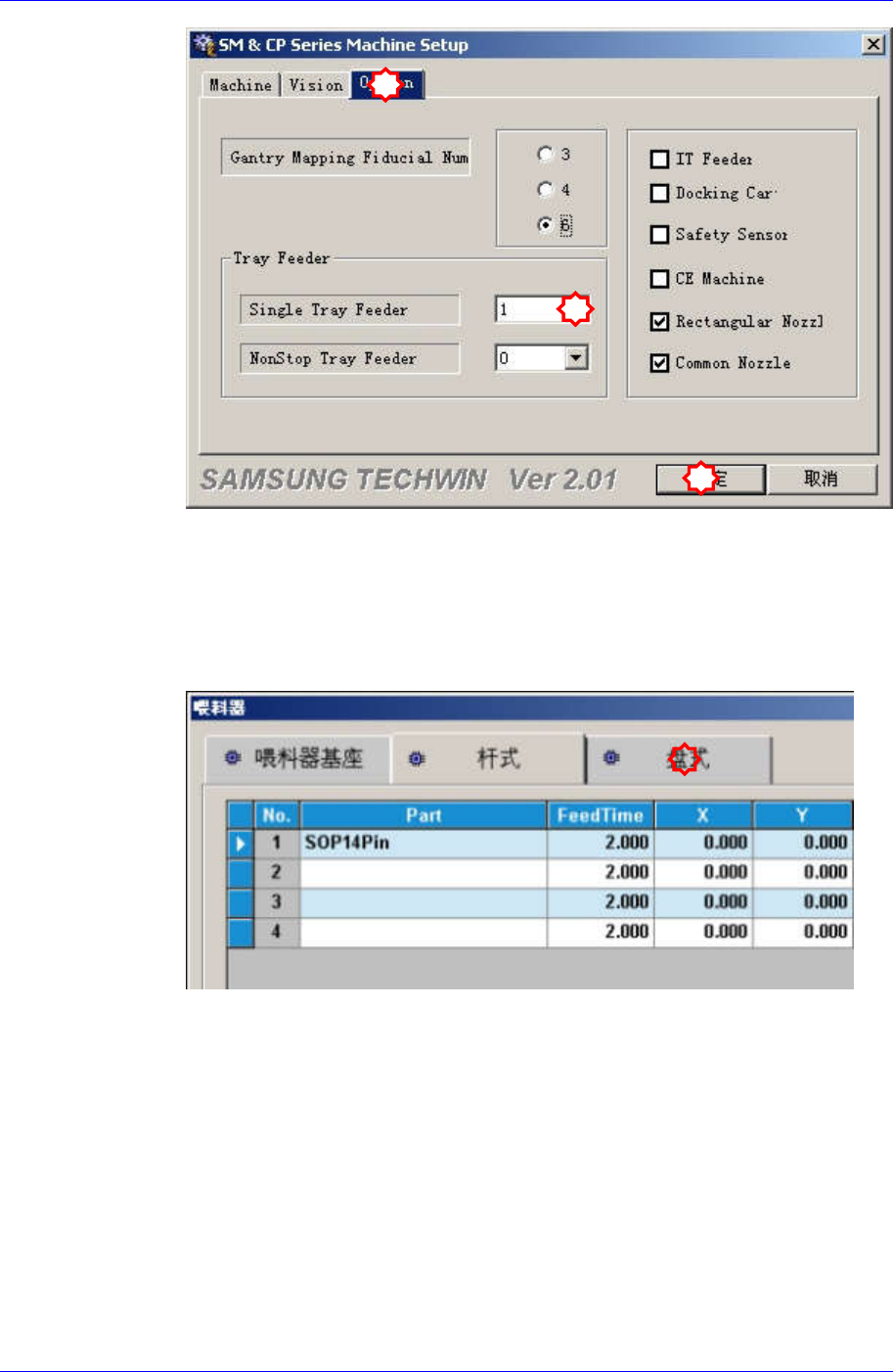

选择<Option>制表对话框，选择<Single Tray Feeder>复合框上要安装的数
量，之后点击“确认(OK)”键。
Samsung Component Placer SM310 Programming Tutorial
7
8
Tray Feeder 登记
<Unit> 领域
可以注册“Setupman”程序设定数大小的 Single Tray。

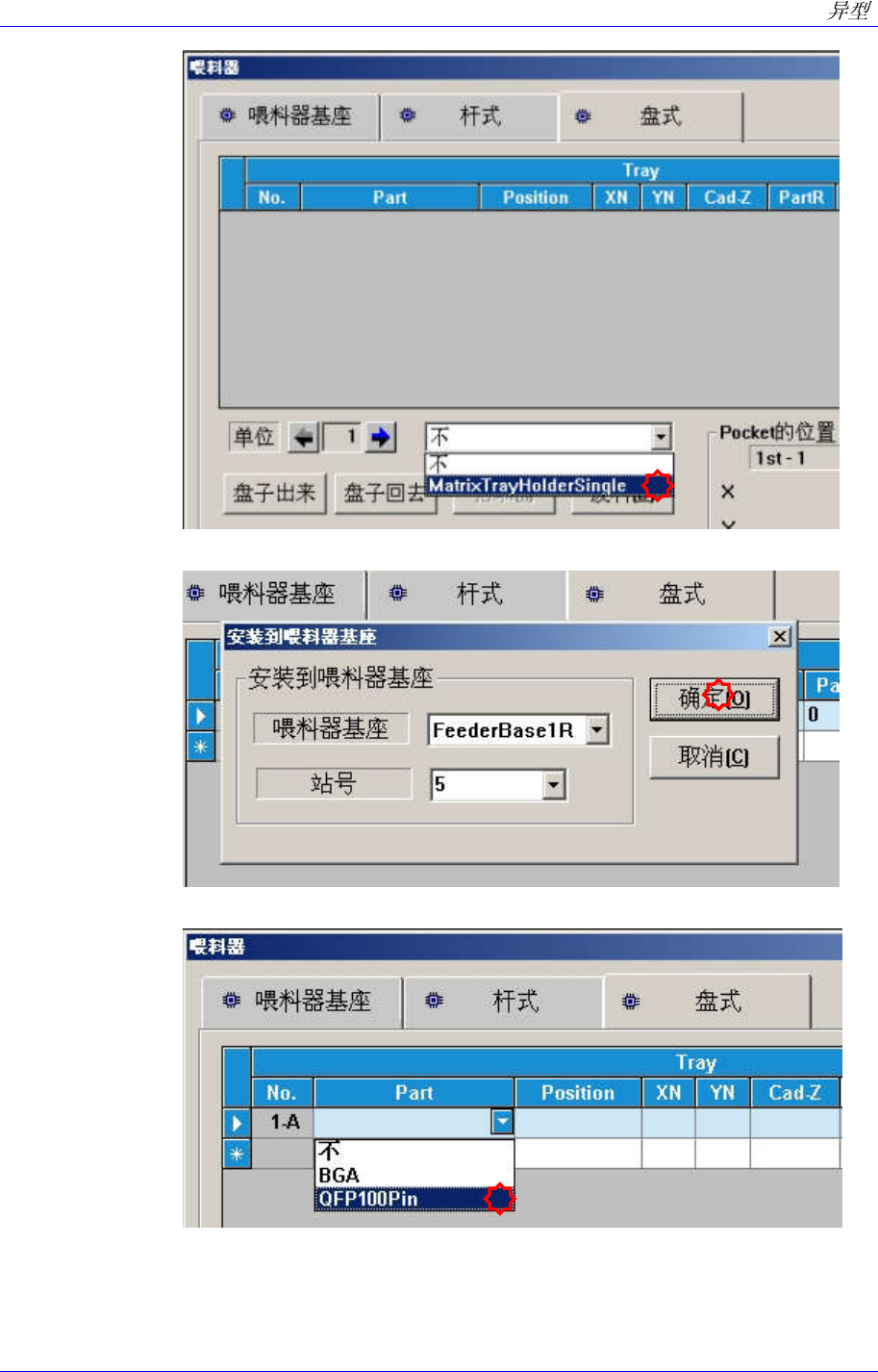

选择 Tray Unit
9
选择 “MatrixTrayHolderSingle”
2-24
Array Board Program (Chip, )
2-25
选择 Single Tray 的安装位置。
Part: 选择 QFP100Pin / BGA
