Samsung Component Pla cer SM310 Pr ogramming T utorial < 元件识别成功时 > 单击 < Common Data> 按钮，输入贴装信息。 2-10
Array Board Program (Chip, )
2-9

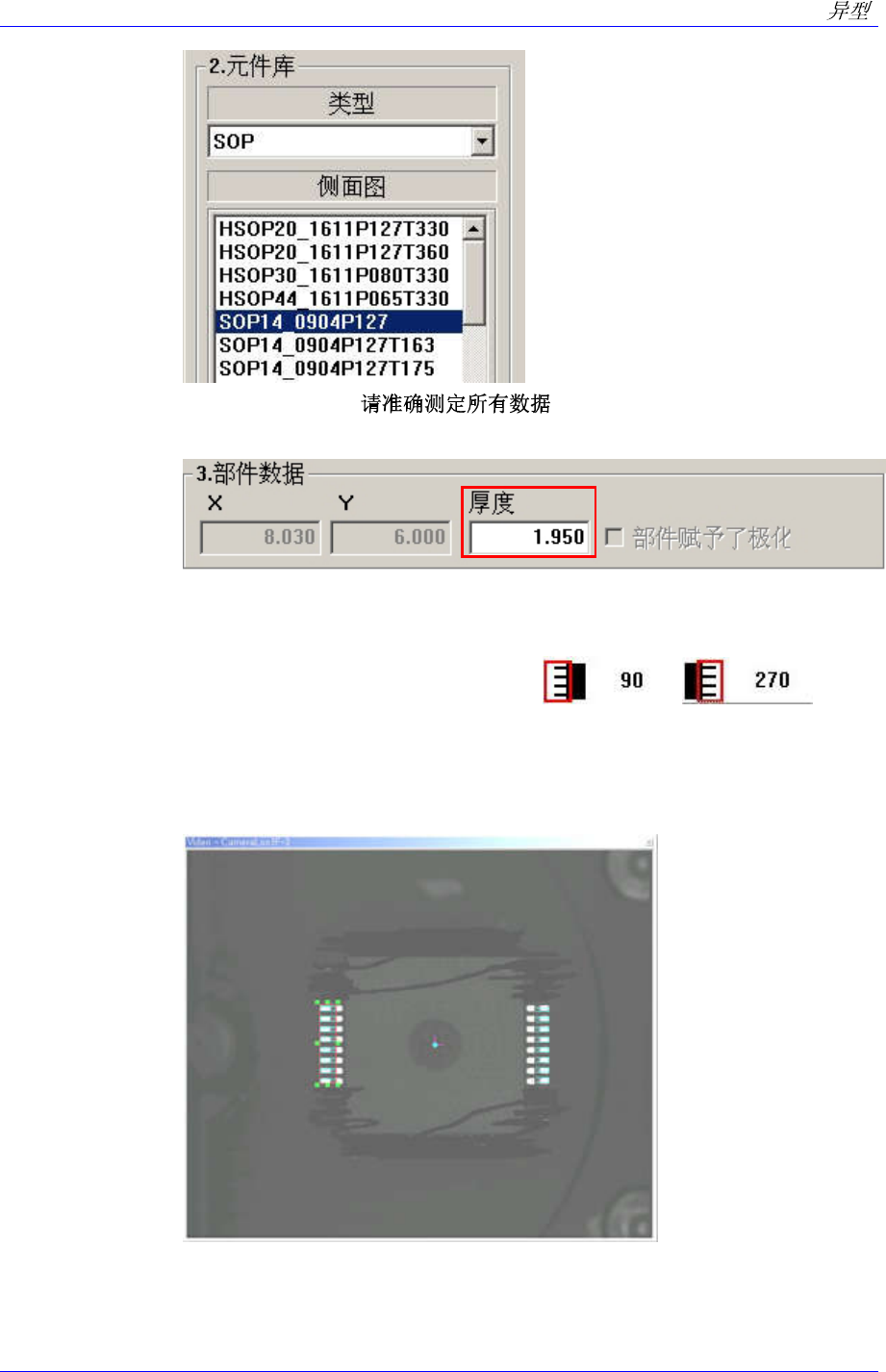

请输入元件数据。( )
首先在<2. 部品数据>领域输入元件厚度。
“模型” 对话框中分 LeadGroup 管脚组输入参数。(在这里输入方向 90 度和
270 LeadGroup 的 参数。)
Width - 0.41
Pitch – 1.27
FootL – 0.60
LeadType – Gullwing
LeadCount – 7

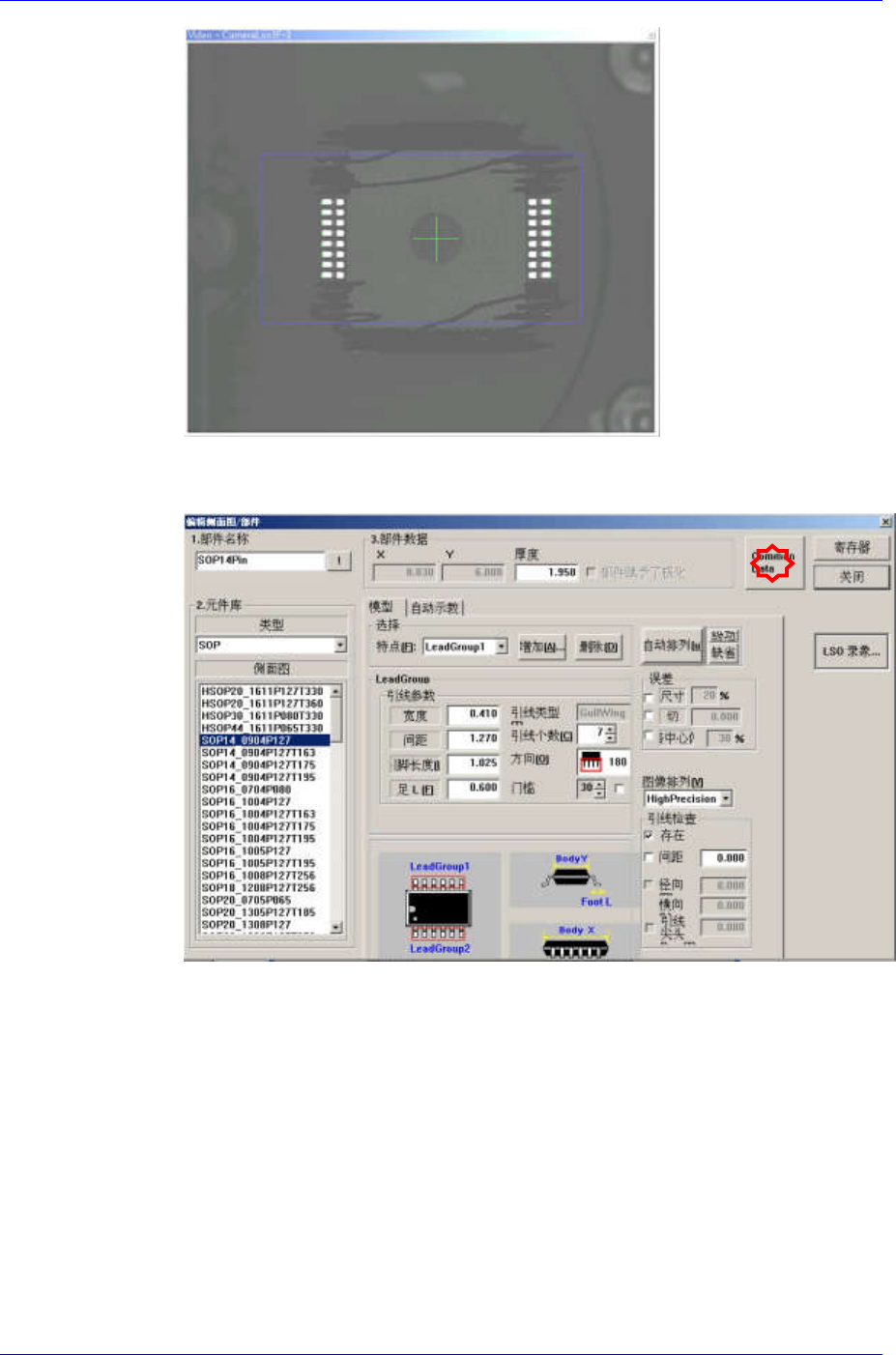

输入“模型” 对话框信息后点击<LSO Video…>按扭，则显示如下画面。
Samsung Component Placer SM310 Programming Tutorial
<元件识别成功时>

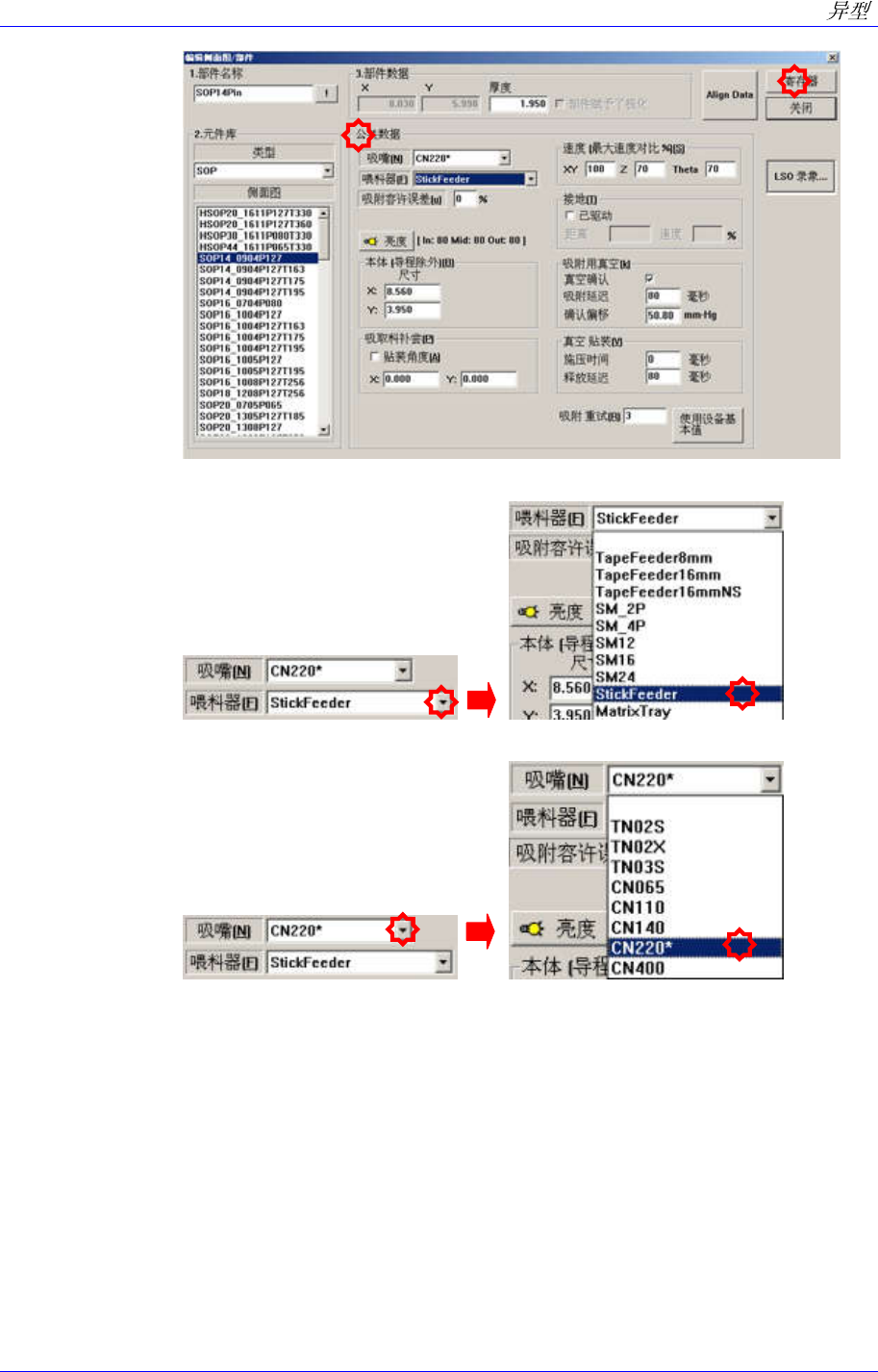

单击<Common Data>按钮，输入贴装信息。
2-10
Array Board Program (Chip, )
2-11
在<喂料器>组合框选择 Stick Feeder 管装喂料器。
在<吸嘴> 组合箱选择 CN220。
单击<寄存器>按钮，登记元件。
