Samsung Component Placer SM310 Programming Tutorial

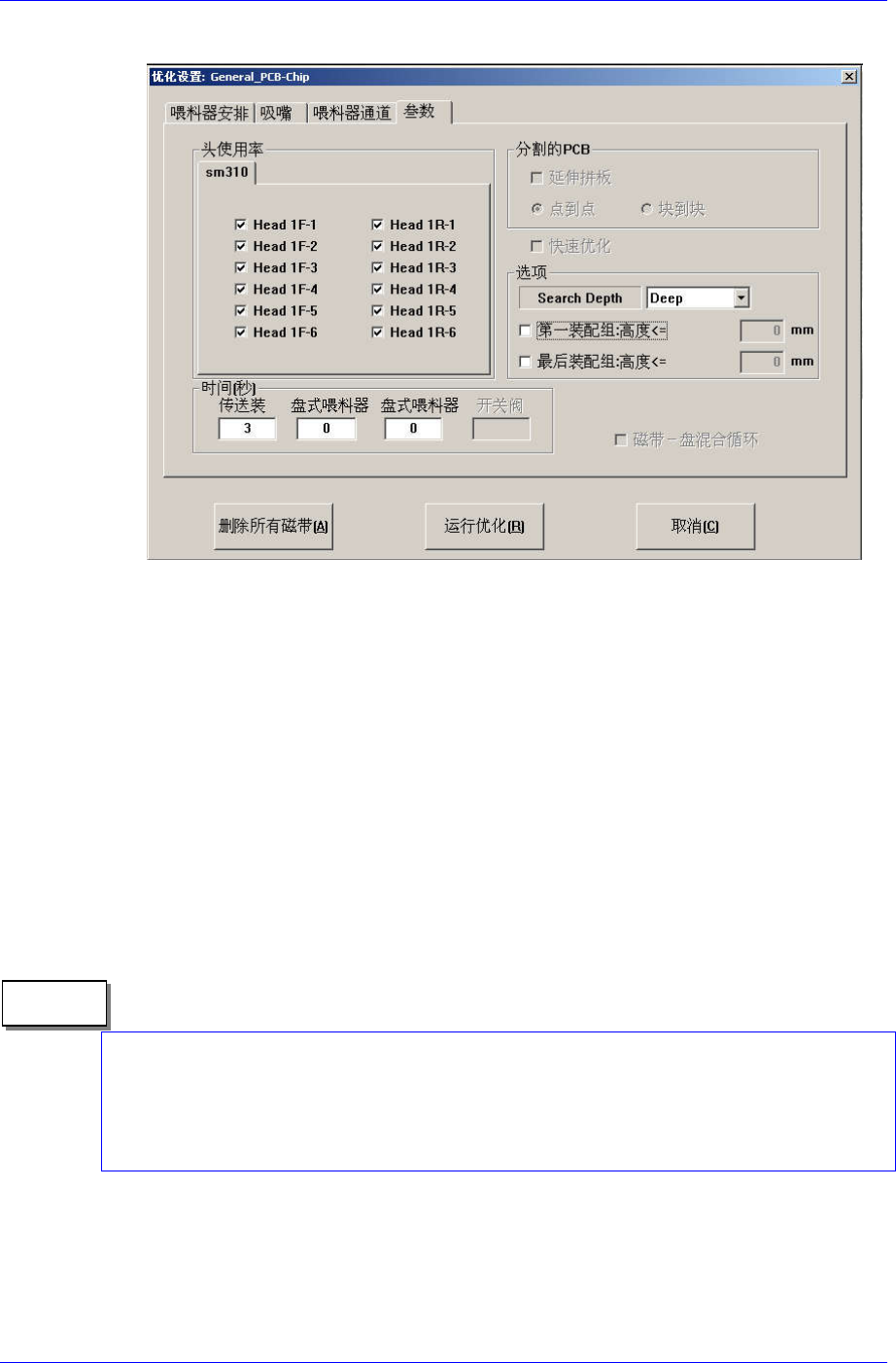

参数(Parameter)
<头使用率> 领域: 根据 Head 的使用与否打对号(v)。
<分割的 PCB> 领域
贴装命令: 根据部件大小或厚度限制贴装顺序。
正常 : 贴装顺序与部件大小或厚度无关。
通过尺寸: 设置为优先贴装小于输入值的部件。
通过高度: 设置为优先贴装小于输入值厚度的部件。
<时间> 领域: 设置优化时适用的实际时间。该值在决定作业的优先顺序与
时间时非常有用。 如果修改得符合设备状态，可获取更准确的 Optimizer
结果及有关预想时间的信息。
执行优化
现在已完成了设定，因此可以执行优化。
单击<运行优化>按钮。
分割的 PCB: 有拼板时选择。
扩展数组: 把拼板展开成为一整块 PCB 以提高贴装速度。
点到点: 按点数贴装(平常使用)
块到块: 贴完一块 PCB 后再贴另一块(特殊情况下使用)
备 注
1-34
Program(Chip )
1-35

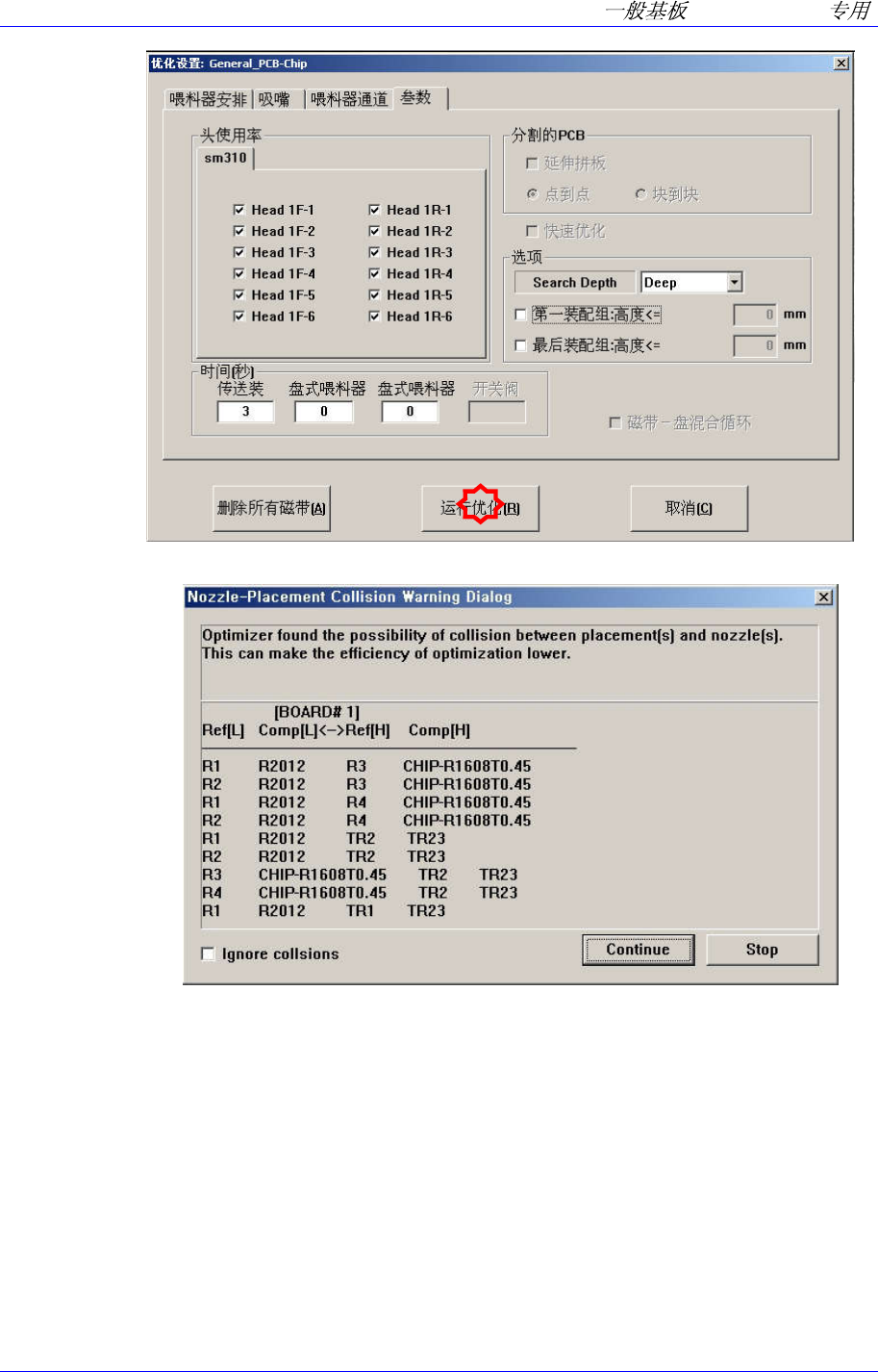

按<运行优化> 按钮时执行优化，执行中会出现下面的对话框。
<Ignore collisions> 检查框
校验校验盒时，忽略部件贴装时已贴装的部件与吸嘴可能发生的碰撞，
按设定的工作顺序执行部件贴装。
<Continue> 按钮
执行最优化 (Optimizer)。
<Stop> 按钮
中断<Optimizer>的执行。

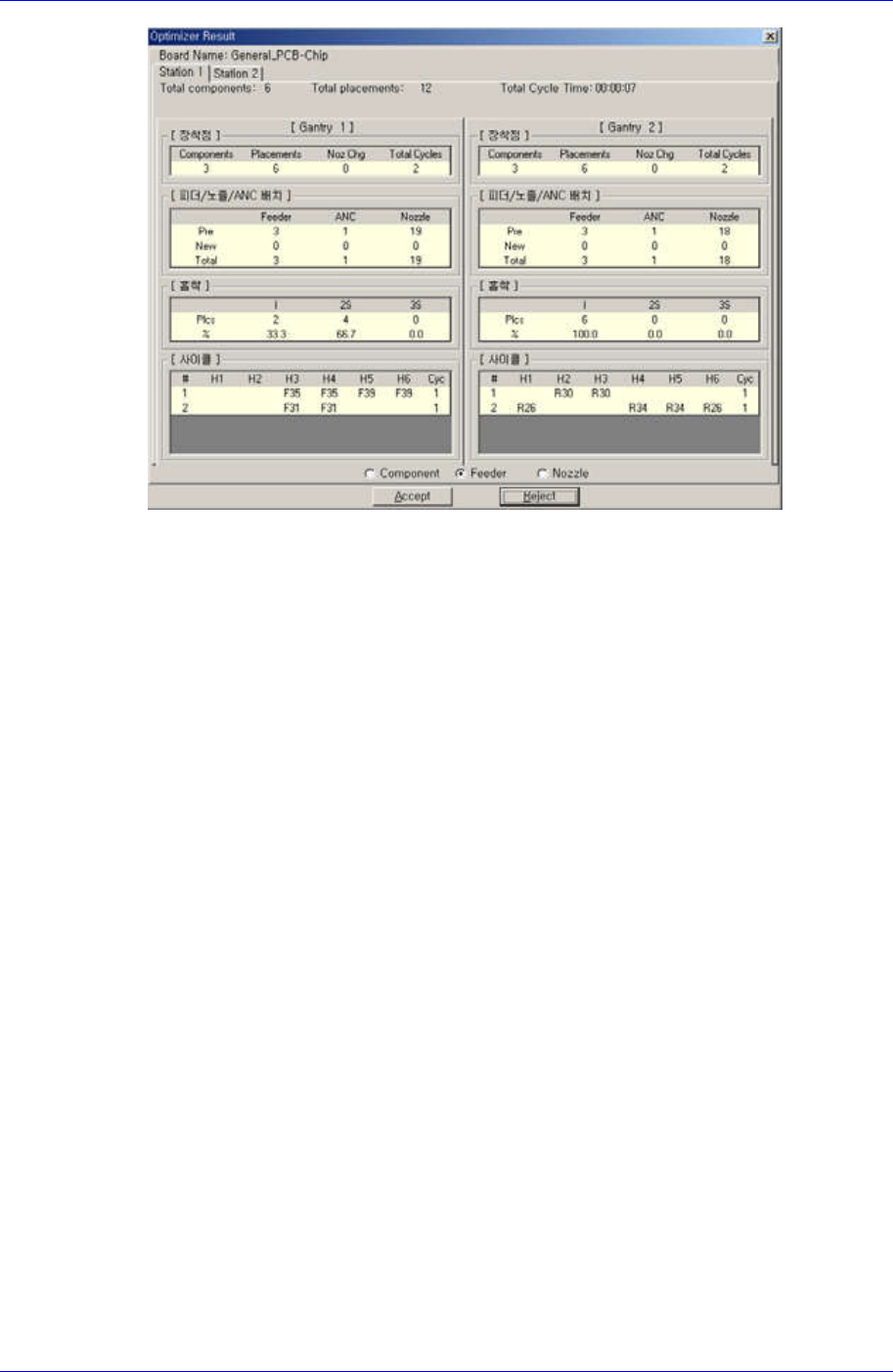

单击<Continue>按钮显示如下的画面。
Samsung Component Placer SM310 Programming Tutorial
Placement 领域: Component(元件数量)、Placements(贴装点数)、Noz Chg(吸
嘴更换次数)、Total Cycle(总循环数)
Arrangement 领域: 显示各项目中已经设置好的信息。
Pickup 领域: 显示拾取的执行条件。(3S= 3 个 Head 同时进行拾取动作)
Cycle 领域: 显示各项目的 Cycle 组成。
如果对优化结果满意，则单击<Accept> 按钮 。
现在通过 Optimizer 生成了一个具有新扩展名的文件。
(一般 PCB 程序-CHIP.opt)
