Pr ogram(C hip ) 1-23 单击 <Common Data> 按钮，输入 Common Data 。 在 < 喂料器 > 喂料器组合框选择 SM8 。 在 < 吸嘴 > 吸嘴组合箱选择 CN220 。 单击 < 寄存器 > 按钮，登记元件。 A/C ( 铝电容器 ) 单击位于屏幕右下角的 < 新部件 ..> 按钮。
Samsung Component Placer SM310 Programming Tutorial
<部件认识前>
<部件认识后>
<自动示教>功能只限 CHIP-Rect 支持。 <自动排列>功能自动垂直补正各 Lead 或
Lead group 间中央的坐标。
备 注
1-22
Program(Chip )
1-23
单击<Common Data>按钮，输入 Common Data。
在<喂料器>喂料器组合框选择 SM8。
在<吸嘴>吸嘴组合箱选择 CN220。
单击<寄存器>按钮，登记元件。
A/C (铝电容器)
单击位于屏幕右下角的<新部件..>按钮。
Samsung Component Placer SM310 Programming Tutorial

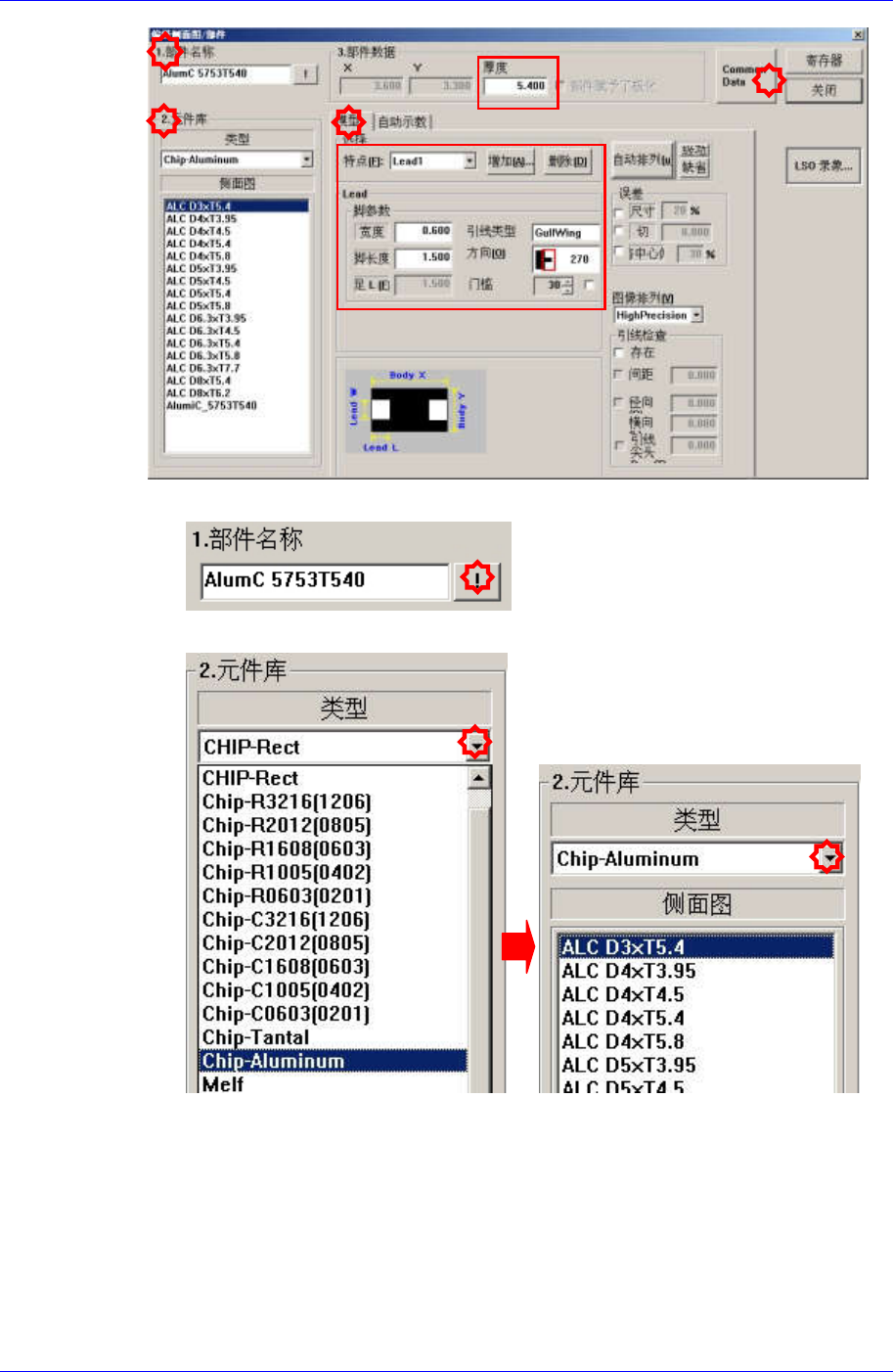

输入<元件名称>。(AlumC 5753T540)
Part Group 选择 Chip-Aluminum， Profile 选择 ALC D3xT5.4。
请输入部件 Data。
在<3. 部品数据>领域的<厚度>编辑框上输入 5.4。
在<模型>的制表对话框上选择<特点>复合框，把 2 个 Lead 注册为 0 度和
180 度等 2 个角度。
指定 Lead 大小和 Type。
在 LSO 画面窗口用鼠标补正位置。
单击 <自动排列> Button 自动识别按钮。
1-24
