Samsung Component Placer SM310 Programming Tutorial

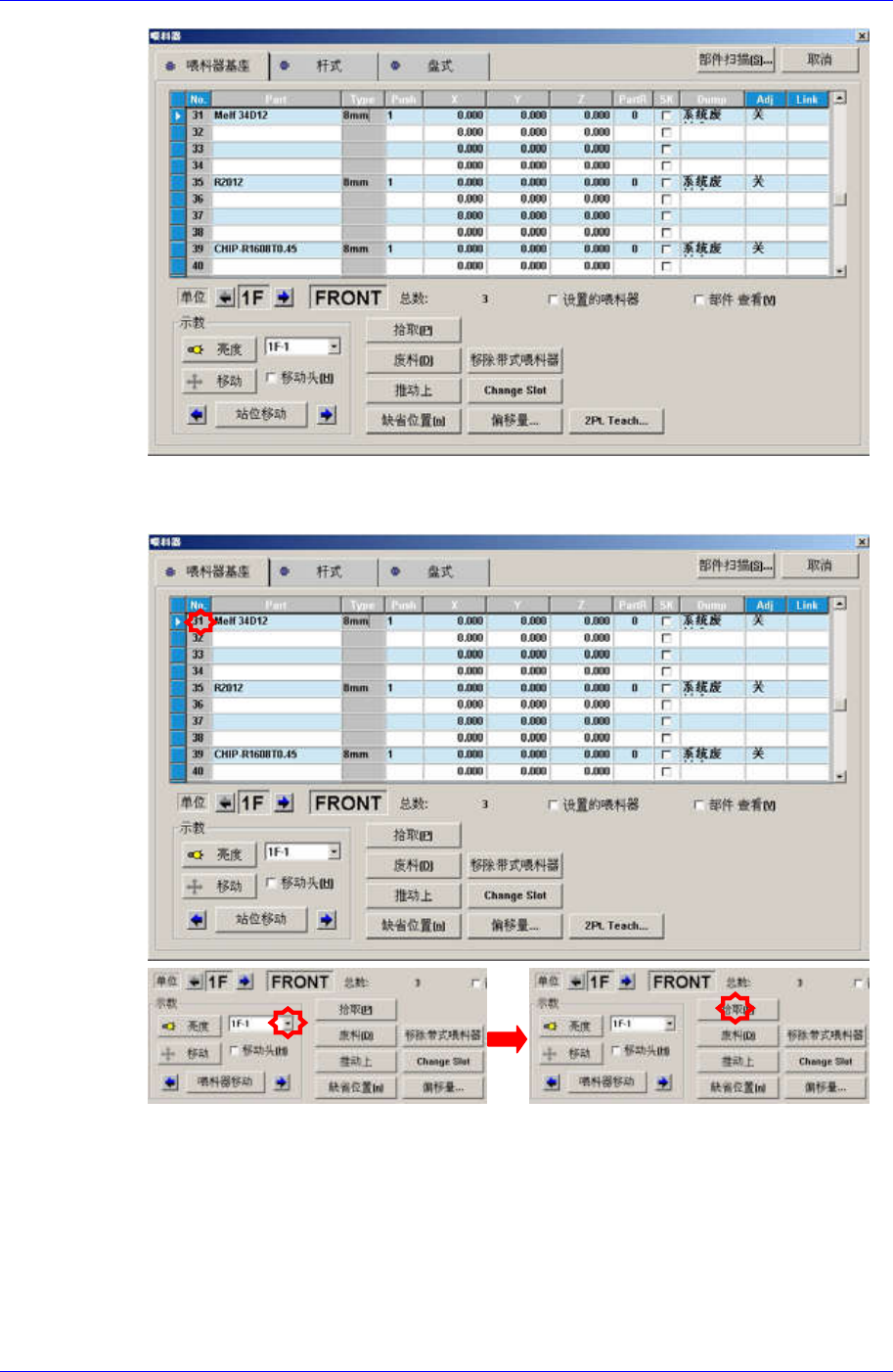

可自动更换吸嘴并扫描相应部件,显示结果。

针对各元件进行试拾取，检查识别数据。

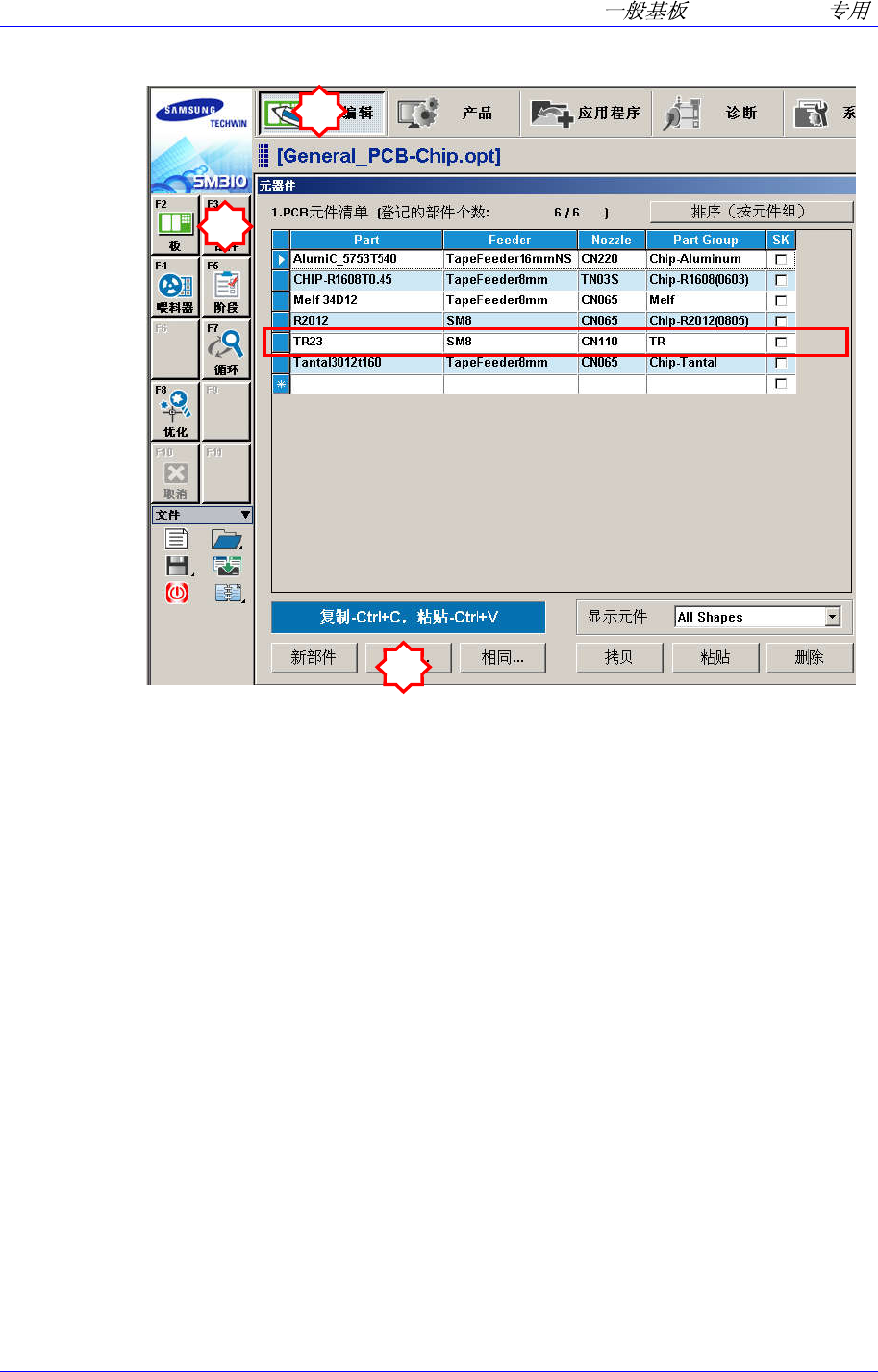

如果吸附产品后发生识别测试中的错误，就在“Parts”对话框上选择当前部件，

按<Edit>键运行当前部件的“Edit Profile”对话框，然后在<LSO Video>窗口编辑

feature，使 Scan 的图像和部件的 Feature 相一致，然后修改 Align Data。

1-38

Program(Chip )

1-39

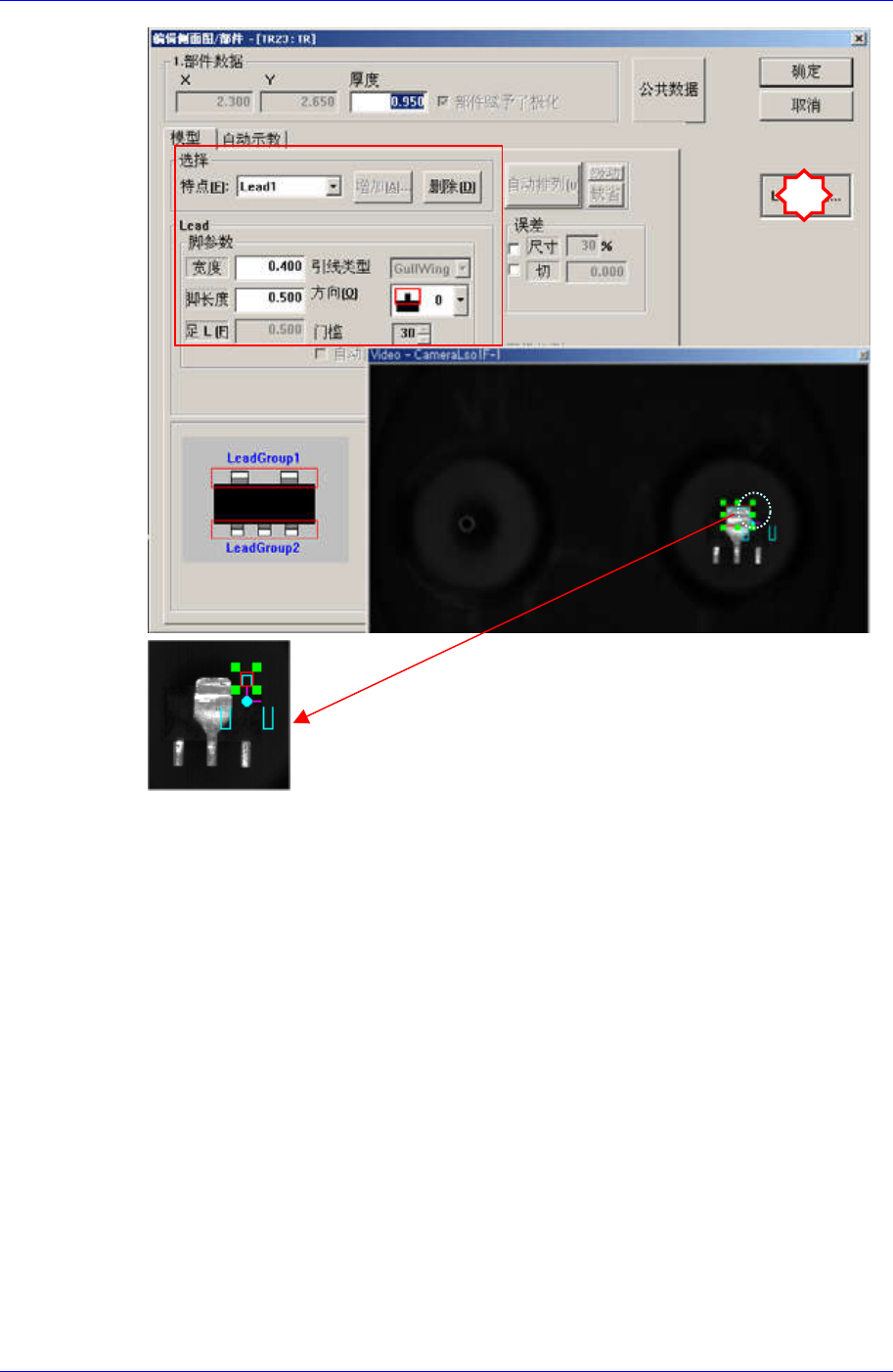

如下是修改 TR 部件的 Align Data 的例子。

点击<LSO Video…>键时显示最近识别的部件图像。这里假定显示失败于部件

识别的 TR 图像。

首先，设置为把机体(Body)识别为 Lead 的 Lead1 被选择。

如下图像内的，根据四角框内的图像信息制作的图像显示 LSO Video 窗口的圆

形虚线所指的形象。

Samsung Component Placer SM310 Programming Tutorial

实际显示的 Body 图像和根据图像数据设定的图像不一致，所以应适当改正图

像数据，或利用鼠标扩大图像，以便适合实际 Body 图像。这样可以自动变更

四角框内的图像数据。

1-40
