Array Board Program (Chip, )
2-29
2.3.6. Optimizer Setup - 9 (STEP 9)
喂料器
进行与 Feeder 安装有关的优化作业。
吸嘴
可以优化吸嘴的使用数量及位置。
喂料器通道
Prohibited 列表框：显示不可以安装及使用的位置。
Stick Feeder: F15 ~ F25 (Front Feeder Station)
Tray Feeder: R12 ~ R37 (Rear Feeder Station)
参数
领域:
拼
板优化时，考虑领域区分应选为 PCB 全体(Extend) 还是一个
PCB。 再选择 PCB 作业顺序。 (按 by PCB – PCB, by Point – 按安装点)
执行优化
现在已完成了设置，因此可以执行优化。
单击<运行优化>按钮。
得到满意的 Optimizer 结果，请单击 Accept 按扭。
从此通过 Optimizer 生成一个新扩展名文件 (ArrayPCB_Chip-Odd.opt)
详细内容请参照 “1.3.6 Optimizer Setup – 7 (STEP 7)“项目。
2.4. PCB Edit (2)
2.4.1. Feeder 的安装 – 10 (STEP 10)
根据通过 Optimizer 获得的 Feeder Data 安装喂料器。
详细内容请参照 “1.4.1 Feeder – 8 (STEP 8) “项目。
2.4.2. 拾取元件&元件识别
详细内容请参照 “1.4.2 & – 9 (STEP 9)“项目。 但是, 如果
Test 部件不同， 应该按照部件进行吸嘴选择。
2.4.3. 检查 Step Data(贴装信息) – 12 (STEP 12)
详细内容请参照 “1.4.3 Step Data( ) – 10 (STEP 10)“项目。
2.5. Production ( ) – 13 (STEP 13)
详细内容请参照 “1.5 Production ( ) “项目。
ASC File SSA Format Import
第3章. ASCⅡ File 及 SSA Format 形式
的 Import 方法
3-1

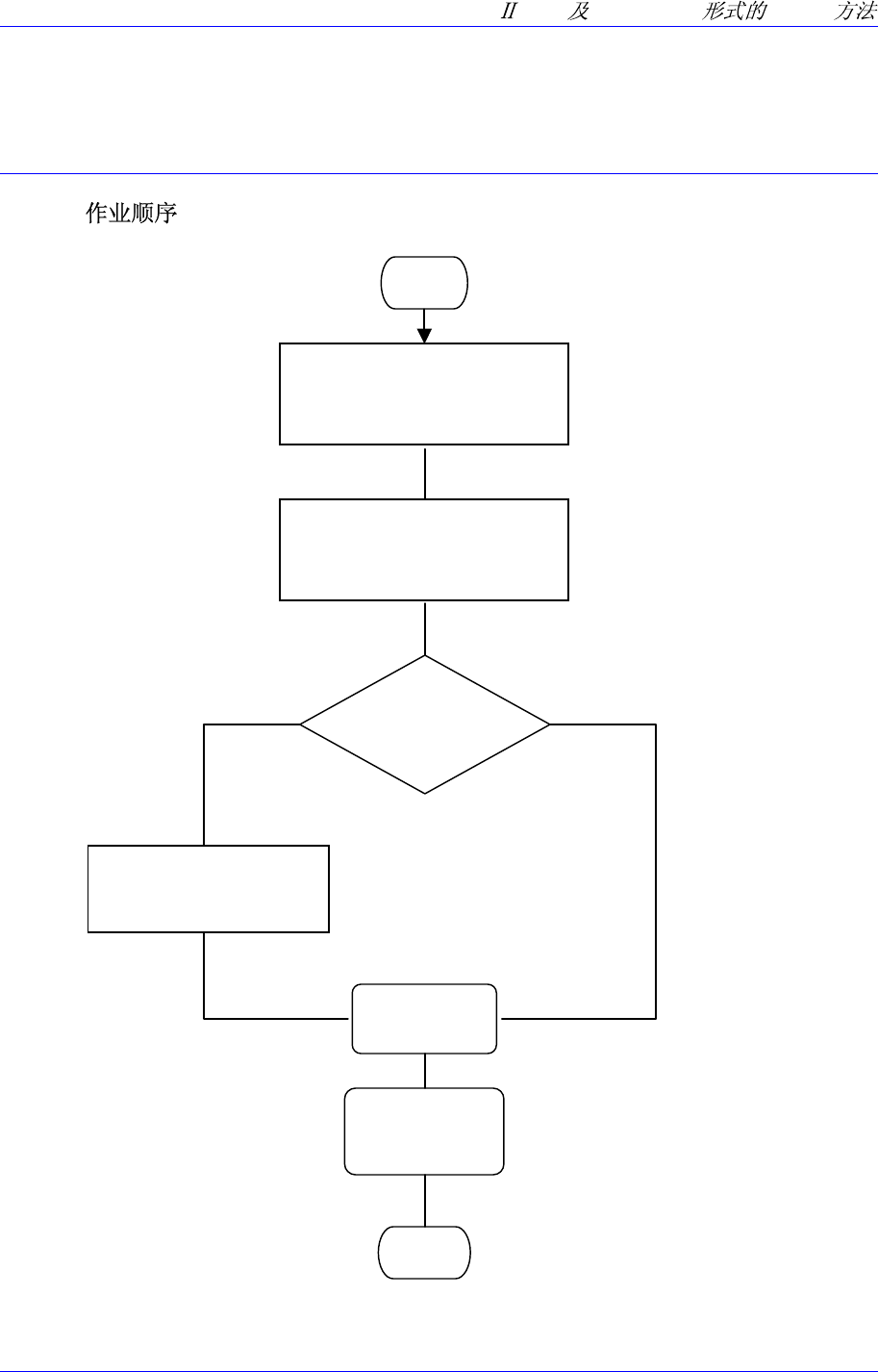

3.1. (Procedure)
定义 Board 信息。板的尺
寸、基准点、固定方法、贴
装原点
打开 Import 文件。
文件格式：SSA Format
ASCⅡ Format
有未登记的
元件。
将 Part 信息中没有登
记的元件加以登记。
Optimizer
下载
开始作业
结 束
开 始
