Program(Chip )
1-9
在 <3. 示教照相机> 领 域 的 选 项 按 扭 中 选 择 “Dn1F” 后 (Dn1F: Front
Gantry Head Downward Camera)点击 <移动>按扭，向设置的坐标值移
动 Head。
利用示教框把贴片头的示教相机移动到需要示教的基准点位置。此时，
Head 移动到相机画面的中心线和 基准点的中心点一致为止。
(第一个基准标记)
按示教盒的 <Enter> 键，则现在位置输入在<2. 标记位置>领域里。
在示教盒上按“Enter”
同样示教第二个基准点。
(第二个基准标记)
Samsung Component Placer SM310 Programming Tutorial

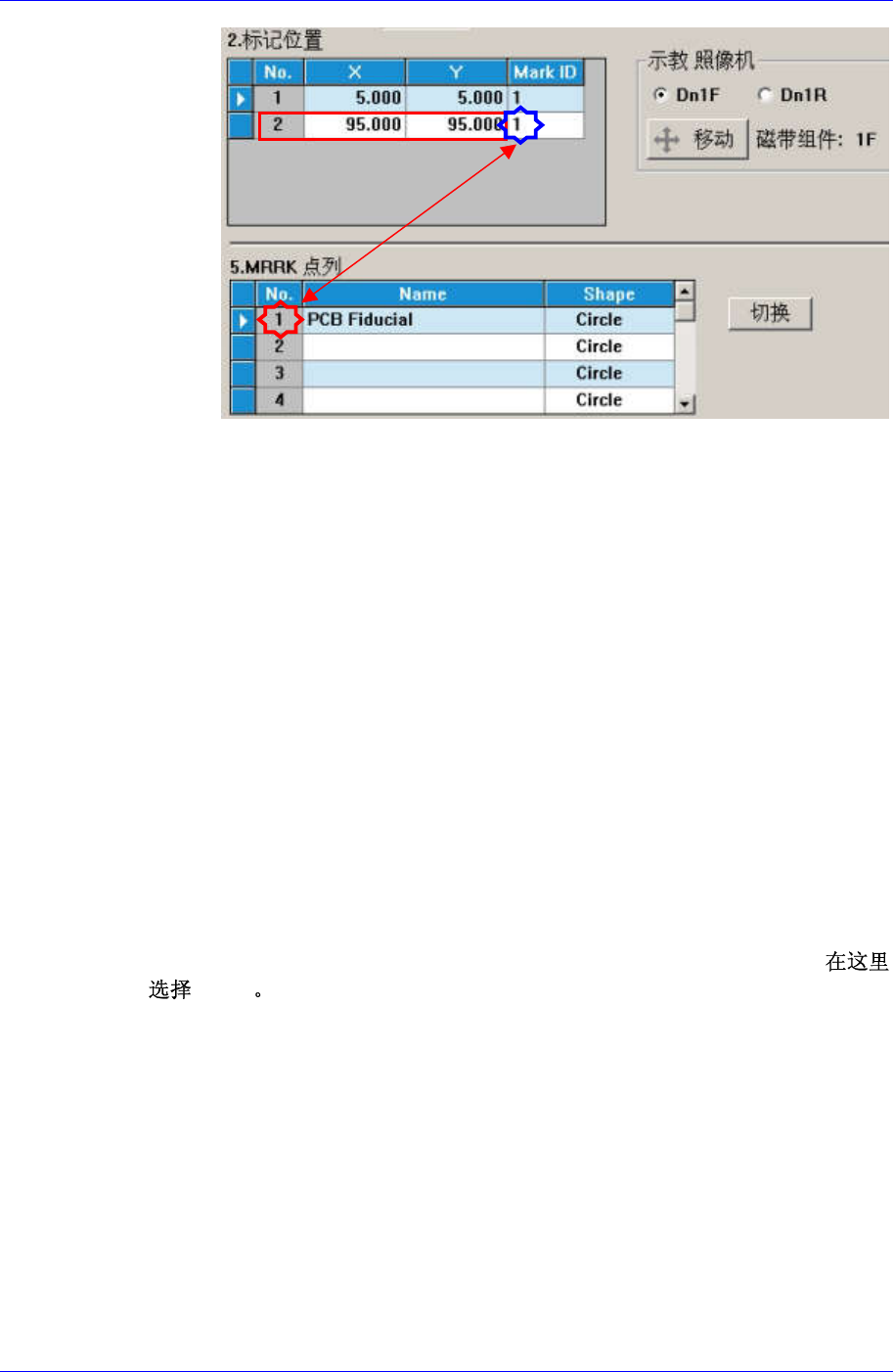

<No> 列
基准点标记位置的序列编号。
<X> 列
基准点标记的 X 坐标值。
<Y> 列
基准点标记的 Y 坐标值。
<Mark> 列
基准标记的 Mark ID。 此数值在<5. Mark 点列>的序列编号中设定。
<3. 示教 摄像头> 领域
它在把设备的 XY 驱动轴移动到指定的位置，或取得 XY 驱动轴的当前的位置
时使用。
<移动> 按钮
<装置>组合箱中选择的装置为基准，移动 XY 驱动轴。 实行“移动”之前，
用鼠标选择在<2. 标记位置>领域的座标值上。
<5. Mark 点列> 领域
基准点标记形状数据的清单。 在这里创建基准点的名称并选择形状。 (
Circle )
<No> 列
基准点标记形状的序列编号。
<Name> 列
基准点标记的名称。(最多 10 字)
<Shape> 列
选择基准点标记的形状。
<6. 形式数据> 领域
它是有关基准标记形状的数据。
1-10
Program(Chip )
1-11
<尺寸 X> 编辑框
设定基准标记的 X 轴方向尺寸。（以设备的坐标系为准）
在这里基准标记的类型为圆形(Circle)，因此它相当于直径大小。
利用相机
图像，经过认识检验后输入适当值。
使用<自动示教>功能可自动输入数值。
<极性> 组合框
选择基准点标记的颜色。可选择的颜色如下。 (选择 )
白色: 标记比周边亮的情况。
黑色: 标记比周边暗的情况。
<7. 检索范围> 领域
设定需检查基准标记的领域。它的主要使用目的为在一些特殊的 PCB 的周围有
类似标记的形状而防碍识别时，限定其检查范围。
<宽度 X> 编辑框
X 轴上设置要检查的区域宽度。 只输入画面中央为零起， +方向的值。
一般设置为 1.25 mm ，此时检查画面宽度为 2 倍的值 2.5mm (一般输入
Mark 大小 1 ~ 1.5 倍大小的数值。)
<宽度 Y> 编辑框
Y 轴上设置要检查的基准点高度。其余内容同 X 轴方向。
<自我调整> 按钮
利用已设定的数据计算实际标记的尺寸。算出实际标记的尺寸后显示以下的信
息框。尺寸需要变更为新找的数据时，按下<是>按钮，不需要时按下<不是>按
钮。
