Samsung Component Placer SM310 Programming Tutorial
Placement 领域: Component(元件数量)、Placements(贴装点数)、Noz Chg(吸
嘴更换次数)、Total Cycle(总循环数)
Arrangement 领域: 显示各项目中已经设置好的信息。
Pickup 领域: 显示拾取的执行条件。(3S= 3 个 Head 同时进行拾取动作)
Cycle 领域: 显示各项目的 Cycle 组成。
如果对优化结果满意，则单击<Accept> 按钮 。
现在通过 Optimizer 生成了一个具有新扩展名的文件。
(一般 PCB 程序-CHIP.opt)
1-36
Program(Chip )
1-37
1.4. PCB Edit (2)

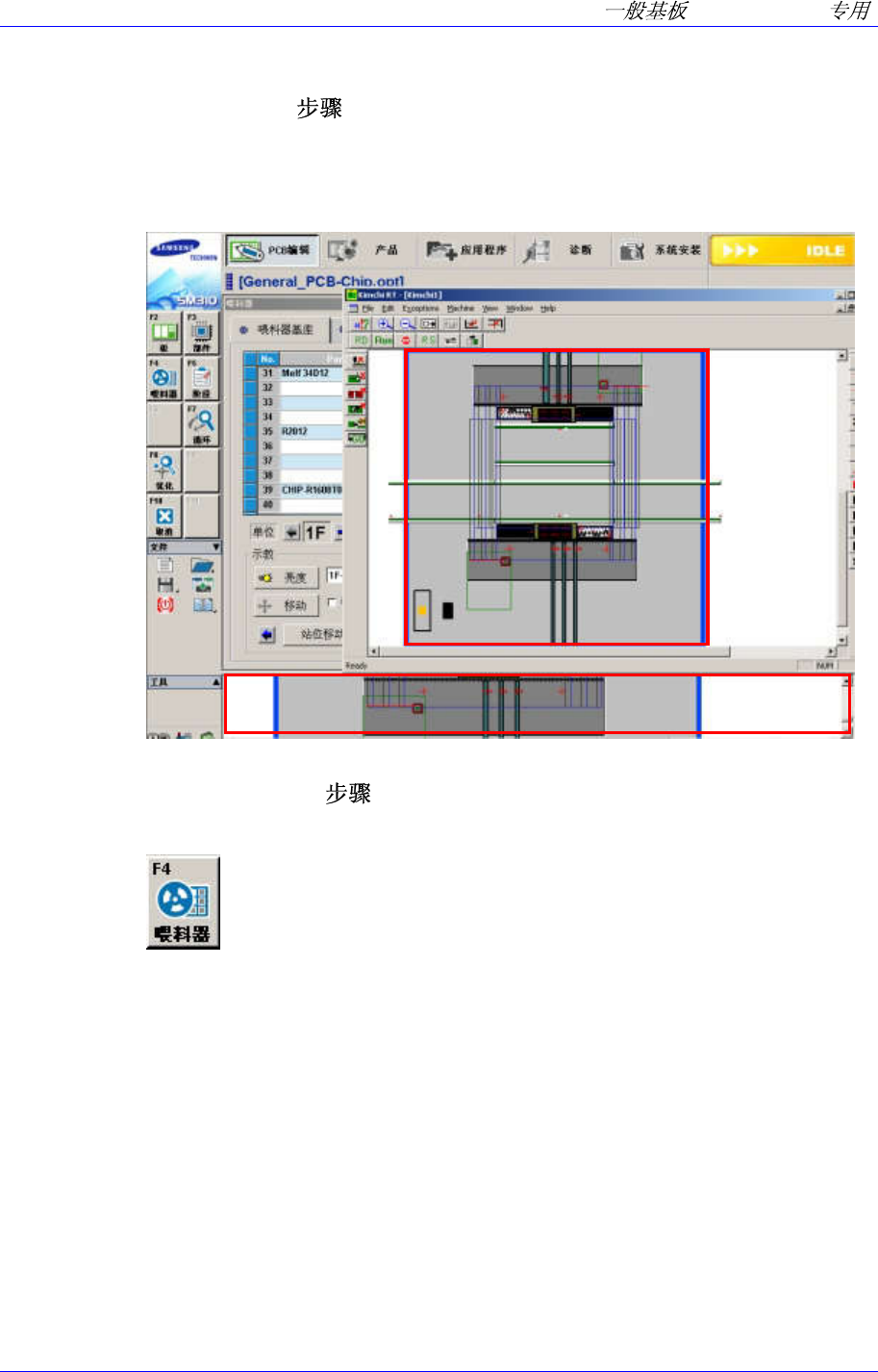

1.4.1. Feeder 的安装 – 8 (STEP 8)
根据通过 Optimizer 获得的 Feeder Data 安装喂料器。
因优化而来的供应装置配置如下图。 如下面的 RT 画面及 MMI Machine View
窗口所显示的 feeder 排列，实际安装 feeder。
1.4.2. 试拾取&元件识别 – 9 (STEP 9)
进入 FEEDER 对话框
选择 Feeder(元件), Head 后，按拾取按钮。
Samsung Component Placer SM310 Programming Tutorial
可自动更换吸嘴并扫描相应部件,显示结果。
针对各元件进行试拾取，检查识别数据。
如果吸附产品后发生识别测试中的错误，就在“Parts”对话框上选择当前部件，
按<Edit>键运行当前部件的“Edit Profile”对话框，然后在<LSO Video>窗口编辑
feature，使 Scan 的图像和部件的 Feature 相一致，然后修改 Align Data。
1-38
