Samsung Component Pla cer SM310 Pr ogramming T utorial 在 上面 的 图中 ， 根 据 四角 框内 的 数 据 决定 显 示 在 LS O Vid eo 窗口 的 四 角框 形 象，这相当于图像识别 部件的范围。 在此范围内检索和部件 图像数据相一致的实际图像。 之后点击 < 测试 > 键运行部件的形象识 别测试。 1-44
Program(Chip )
1-43

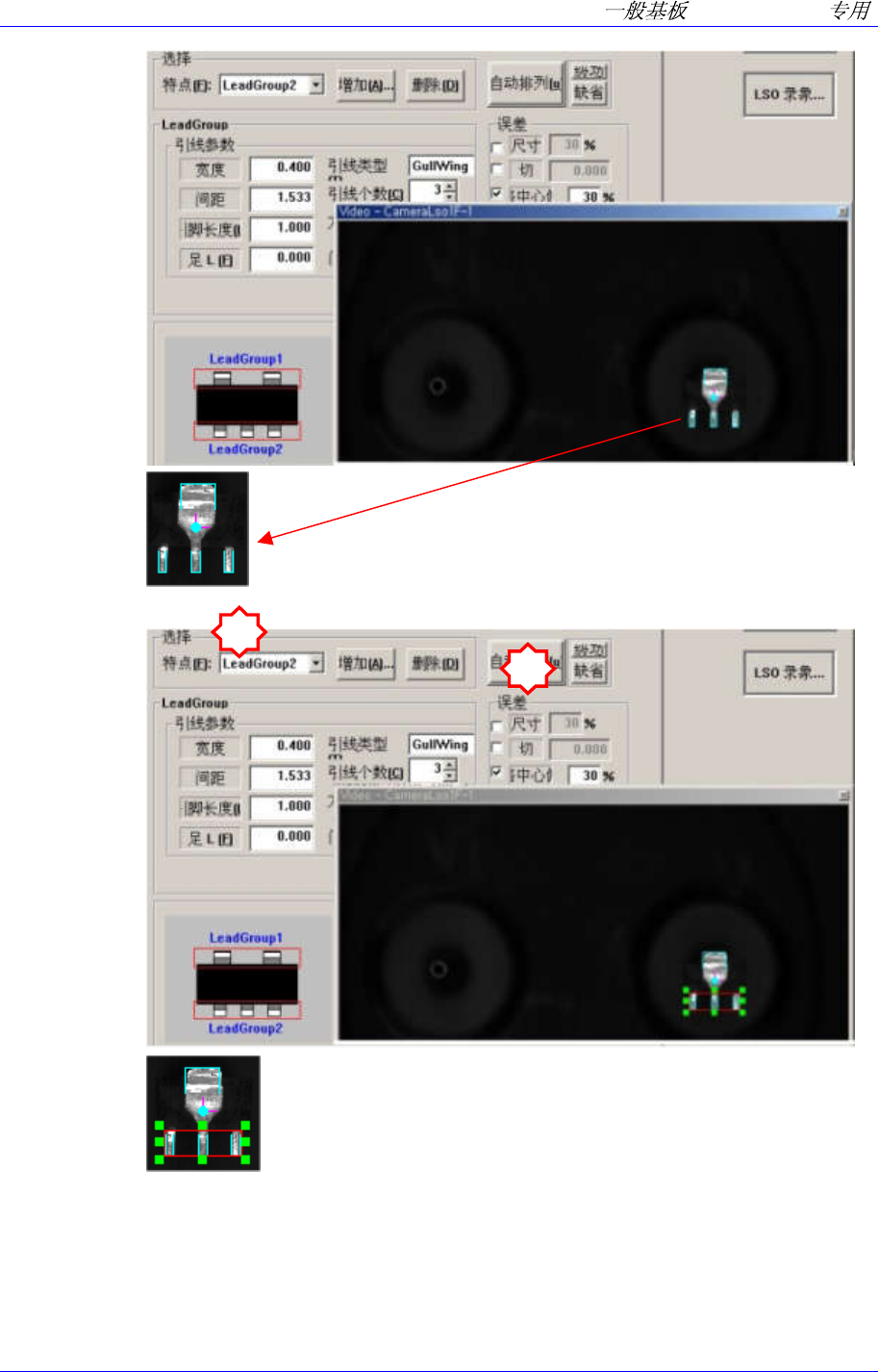

如果形象相一致，就点击<自动排列>排列图像。
如果完成图像排列，为运行识别测试选择<自动示教>制表。
8
7
Samsung Component Placer SM310 Programming Tutorial
在上面的图中，根据四角框内的数据决定显示在 LSO Video 窗口的四角框形
象，这相当于图像识别部件的范围。
在此范围内检索和部件图像数据相一致的实际图像。
之后点击<测试>键运行部件的形象识别测试。
1-44
Program(Chip )
1-45
此时显示如下的结果画面。如果识别失败，就重新比较图像图形和实际图像，
确认是否正确，如果不正确，就修改数据后再次运行识别测试。
9
1.4.3. 检查 Step Data(贴装信息) – 10 (STEP 10)
