Pr ogram(C hip ) 1-45 此时 显示 如 下的结 果 画面 。如 果识 别 失败 ，就 重新 比 较图 像图 形和 实际 图像 ， 确认是否正确，如果不 正确，就修改数据后再次运行识 别测试。 9 1.4.3. 检查 S tep Dat a( 贴装信息 ) – 10 (S TEP 10)
Samsung Component Placer SM310 Programming Tutorial

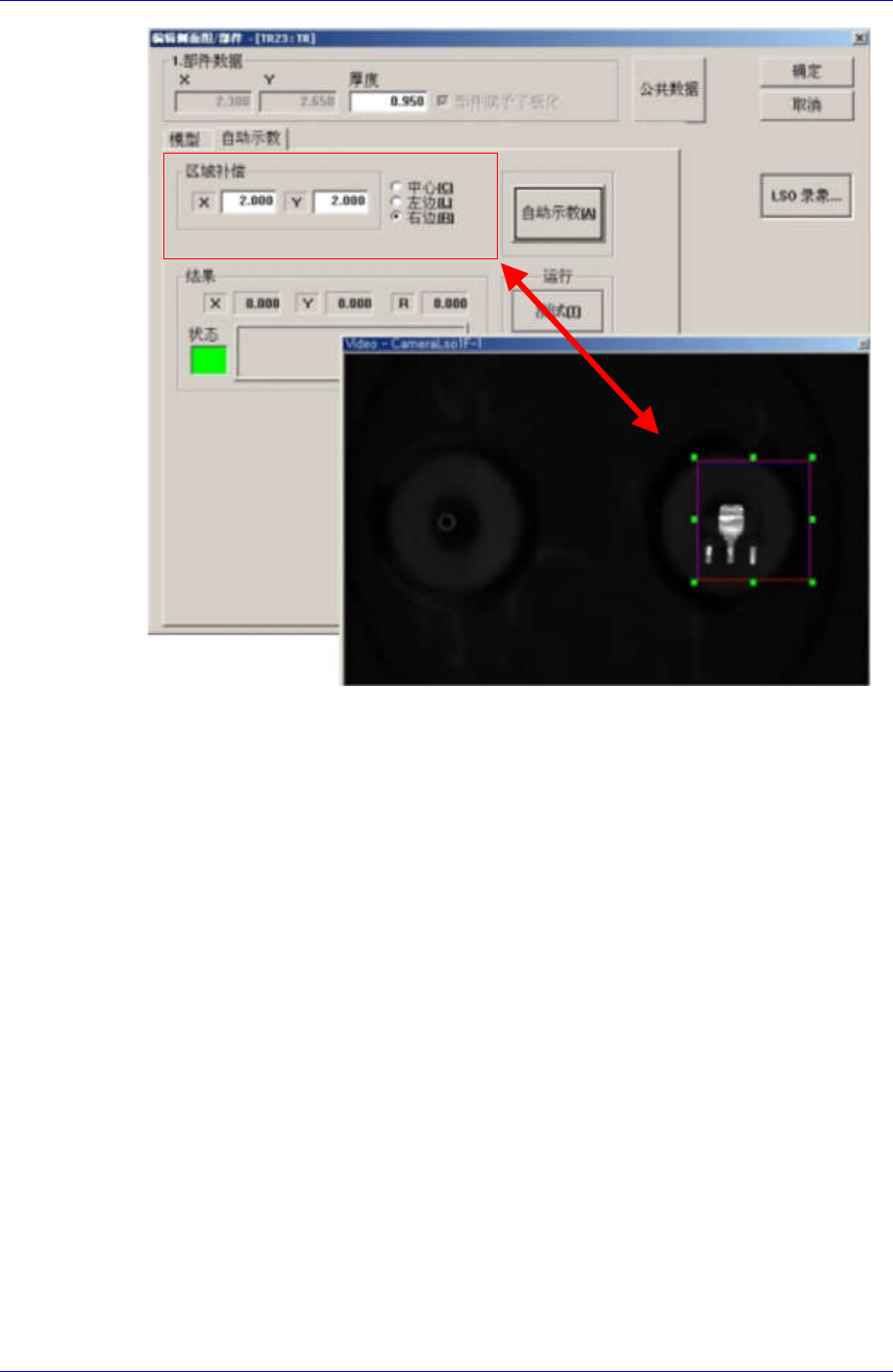

在上面的图中，根据四角框内的数据决定显示在 LSO Video 窗口的四角框形
象，这相当于图像识别部件的范围。
在此范围内检索和部件图像数据相一致的实际图像。
之后点击<测试>键运行部件的形象识别测试。
1-44
Program(Chip )
1-45

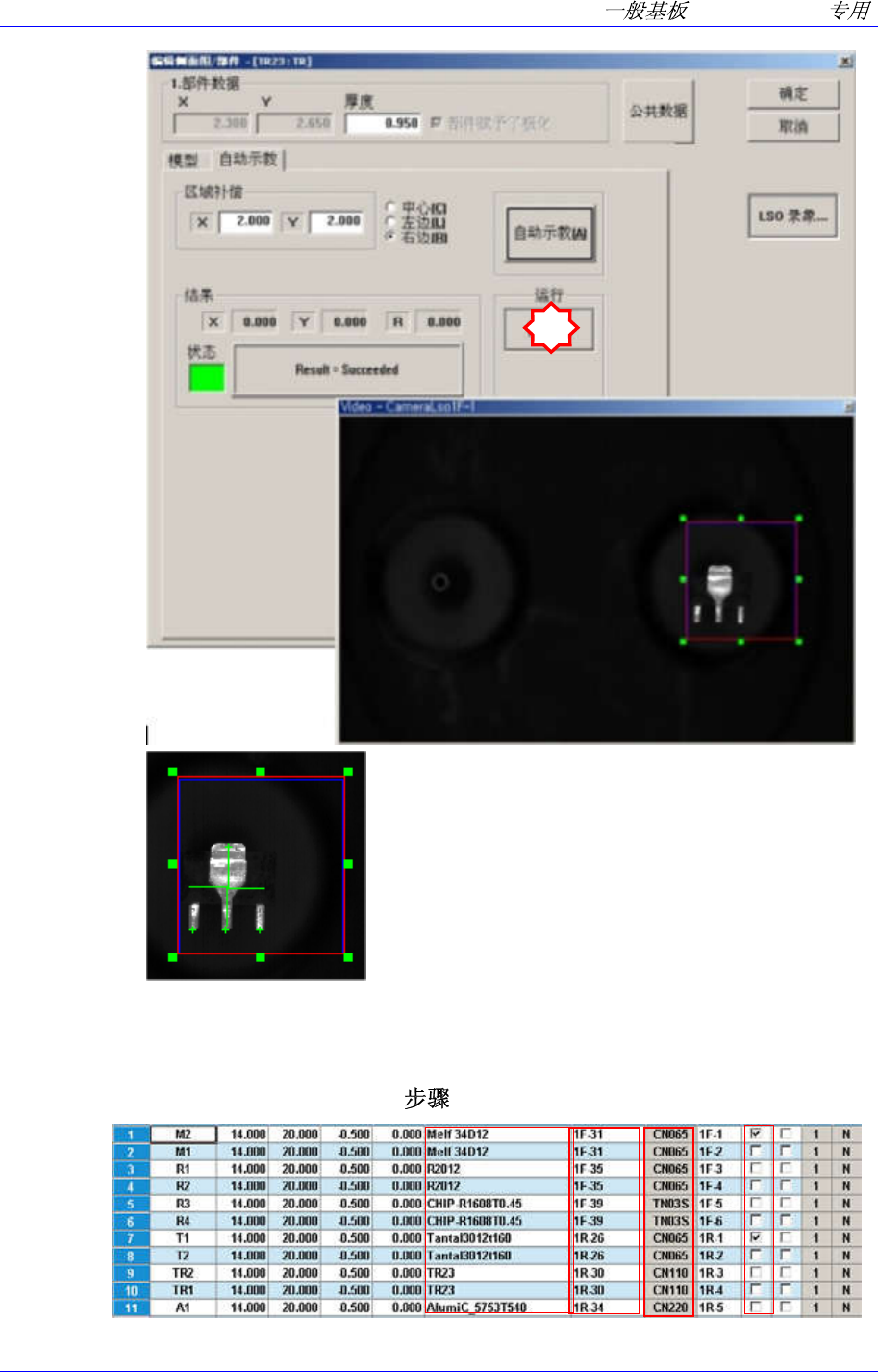

此时显示如下的结果画面。如果识别失败，就重新比较图像图形和实际图像，
确认是否正确，如果不正确，就修改数据后再次运行识别测试。
9
1.4.3. 检查 Step Data(贴装信息) – 10 (STEP 10)
Samsung Component Placer SM310 Programming Tutorial
最后，检查 Step Program 的内容。
各贴装位置的元件/ 喂料器 / 吸嘴
Cycle 区分(2 cycles)
1.5. Production ( )
现在下载(Downloading)前面已生成的 PCB File 后进行生产。单击屏幕上面的<量产
>按钮。
Start (开始作业)
如上述，如果 Downloading 及其它 PCB 数据没有异常，把元件及其它作业准备
好后单击<开始>，即可开始量产。
