ASC File SSA Format Import

第3章.  ASCⅡ File 及 SSA Format 形式

的 Import 方法

3-1

3.1. (Procedure)

定义 Board 信息。板的尺

寸、基准点、固定方法、贴

装原点

打开 Import 文件。

文件格式：SSA Format

ASCⅡ Format

有未登记的

元件。

将 Part 信息中没有登

记的元件加以登记。

Optimizer

下载

开始作业

结束

开始

Samsung Component Placer SM310 Programming Tutorial

3.2. File ( PCB File – Part)– 1(STEP 1)

详细内容请参照 “1.2 File ( ) – 1 (STEP 1)“ 项目。

3.3. PCB Edit (1)

定义 Board 的名称、大小及贴装基准点等与 Board 有关的数据。

3.3.1. Board (板)

3.3.1.1. Board Definition (基板的定义) - 2(STEP 2)

详细内容请参照 “1.3.1.1 Board Definition ( ) – 2 (STEP 2) “项目。

3.3.2. Step – 3(STEP 3)

3.3.2.1. Import 之前

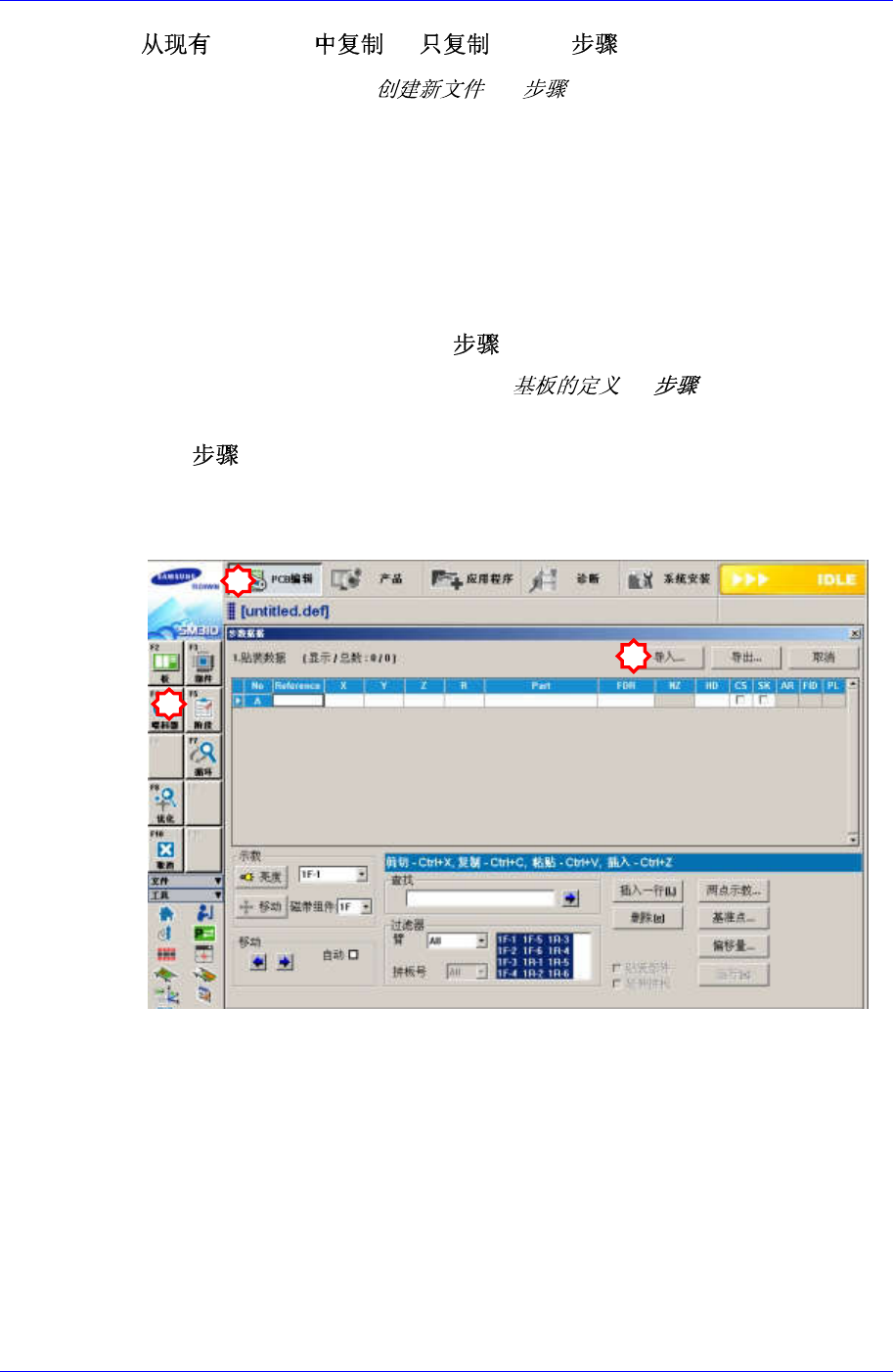

在<阶段>对话框单击<输入>按钮。

查找需要 Import 的 CAD 文件的位置及文件名并加以选择。

3-2
