Samsung Component Pla cer SM310 Pr ogramming T utorial 1.3.2.2. 新元件的登记 ( 登记新元件后作业时 ) Chip (Resistor 1608 ,0.45t, 8mm,TN03S) 登记 单击位于屏幕右下角的 < 新部件 ..> 按 钮。 输入 < 元件名 称 > 。 ( 请输入 Chip-R1608T0.45) 1-16
Program(Chip )
1-15

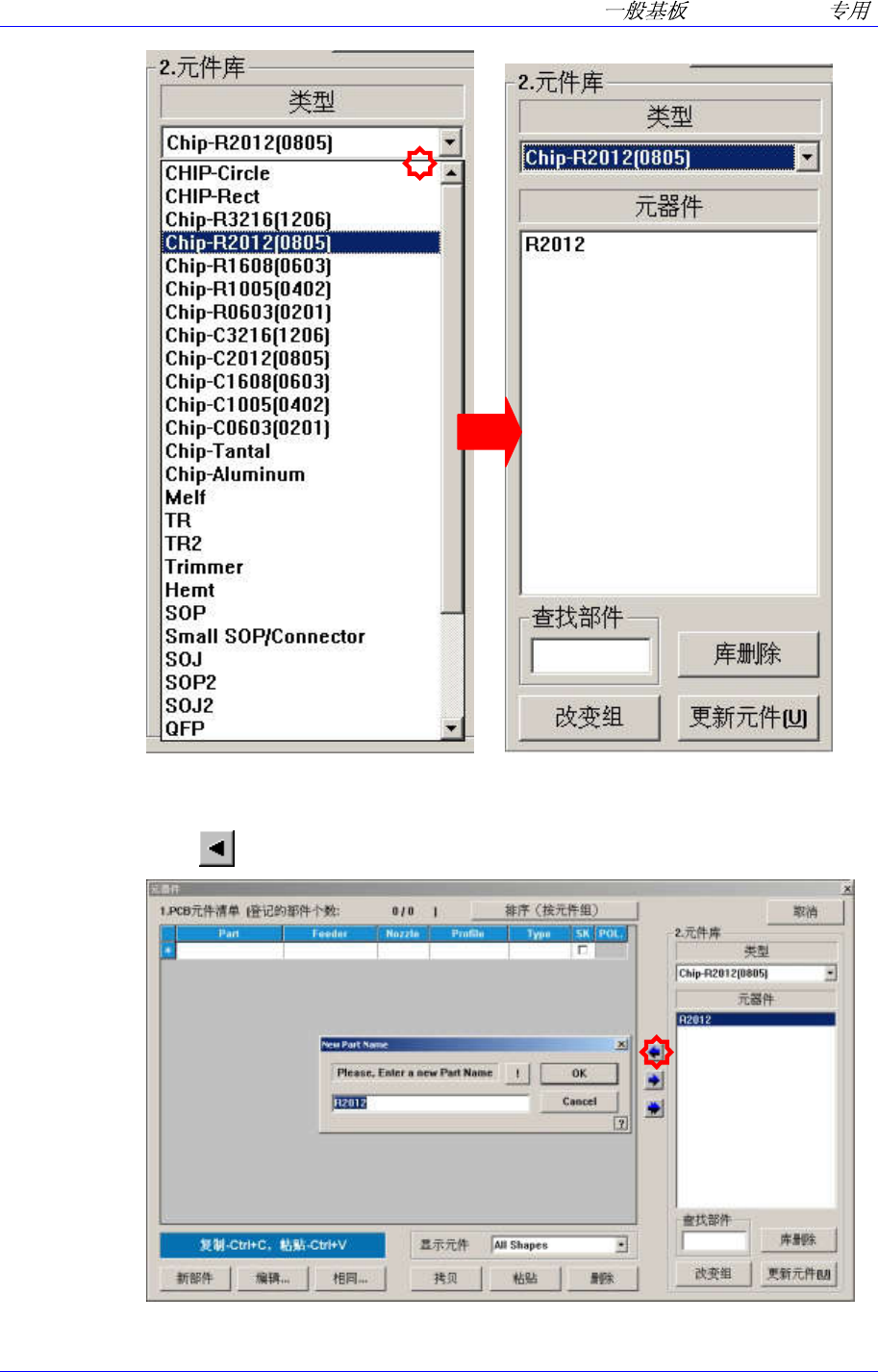

在 Group 选择需要的 Part。
在这里选择 1608R。
单击 键，把元件信息复制到<1. PCB 元件清单>区域。
Samsung Component Placer SM310 Programming Tutorial
1.3.2.2. 新元件的登记(登记新元件后作业时)
Chip (Resistor 1608,0.45t, 8mm,TN03S) 登记
单击位于屏幕右下角的<新部件..>按钮。
输入<元件名称>。(请输入 Chip-R1608T0.45)
1-16
Program(Chip )
1-17
Type 选择 Chip Resistor 电阻， Profile 选择 1608R。
输入元件的大小。
厚度: 0.45
单击<Common Data>按钮，输入 Common Data。
