Samsung Component Pla cer SM310 Pr ogramming T utorial < 确定 > 按钮 应用变更数据必须单击 < 确定 > 按扭。 < 取消 > 按钮 不应用变更数据，结束 “ 编辑球 ” 对 话框。 完成后 , 进行元件识别试验。 ( 元件识别成功时 ) 单击 < Common Data> 按钮，输入贴装数据。 2-18
Array Board Program (Chip, )
2-17
各按扭的功能如下。
<摇摆> 按钮

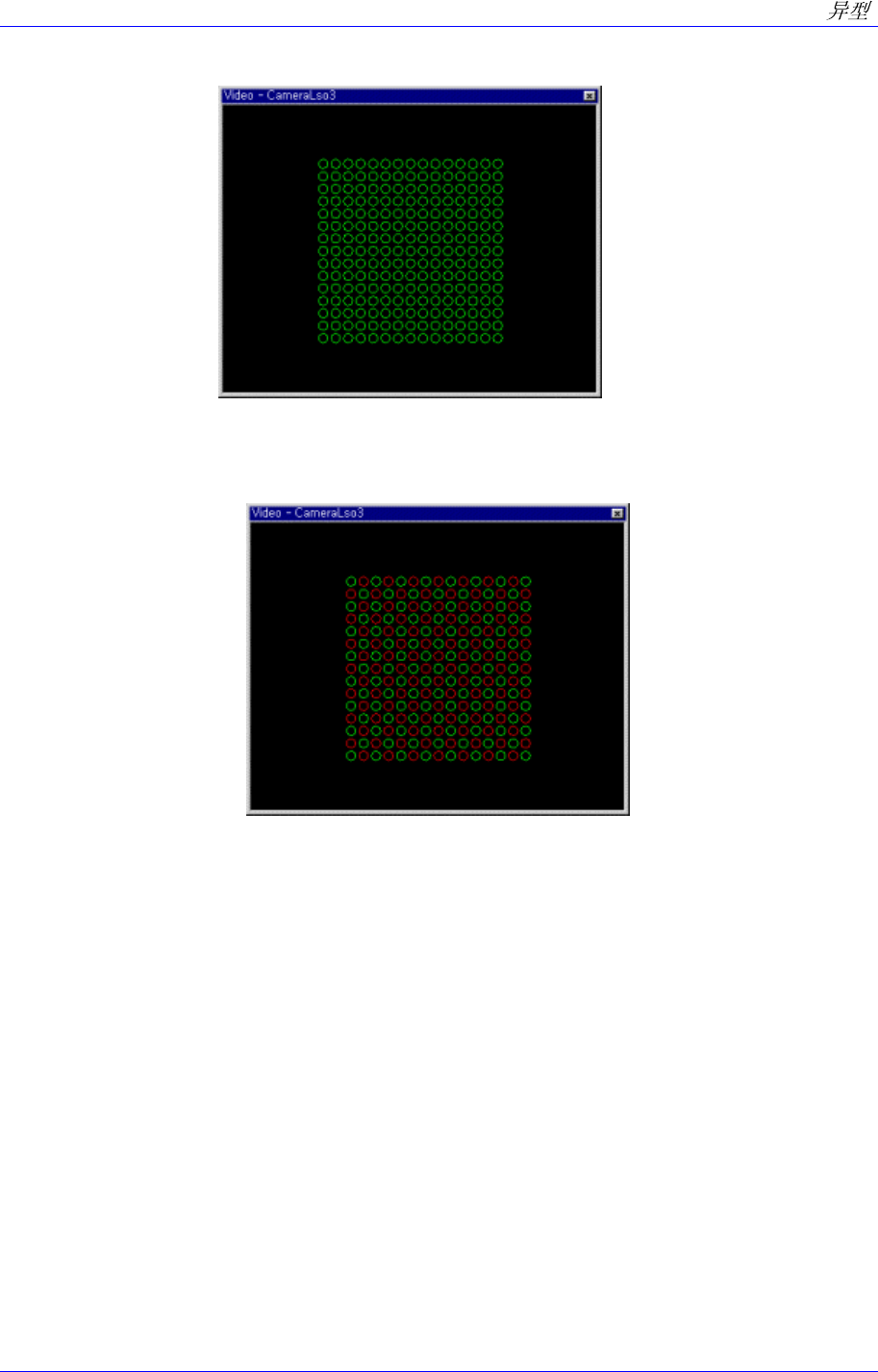

单击此按扭，球色一个隔一个变成红色。下面是单击此按扭后的
LSO Video 画面。
<添加> 按钮
在 LSO Video 画面，用鼠标选择红色球形，单击此按扭，球色被视
为绿色，执行球检查。
<删除> 按钮
在 LSO Video 画面，用鼠标选择绿色球形，单击此按扭，球色被视
为红色，不执行球检查。
<反转> 按钮
使 LSO Video 画面上的绿色球变成红色球，红色球变成绿色球 。下
面是摇摆执行后，已执行反转的画面。
Samsung Component Placer SM310 Programming Tutorial
<确定> 按钮
应用变更数据必须单击<确定>按扭。
<取消> 按钮
不应用变更数据，结束 “编辑球” 对话框。

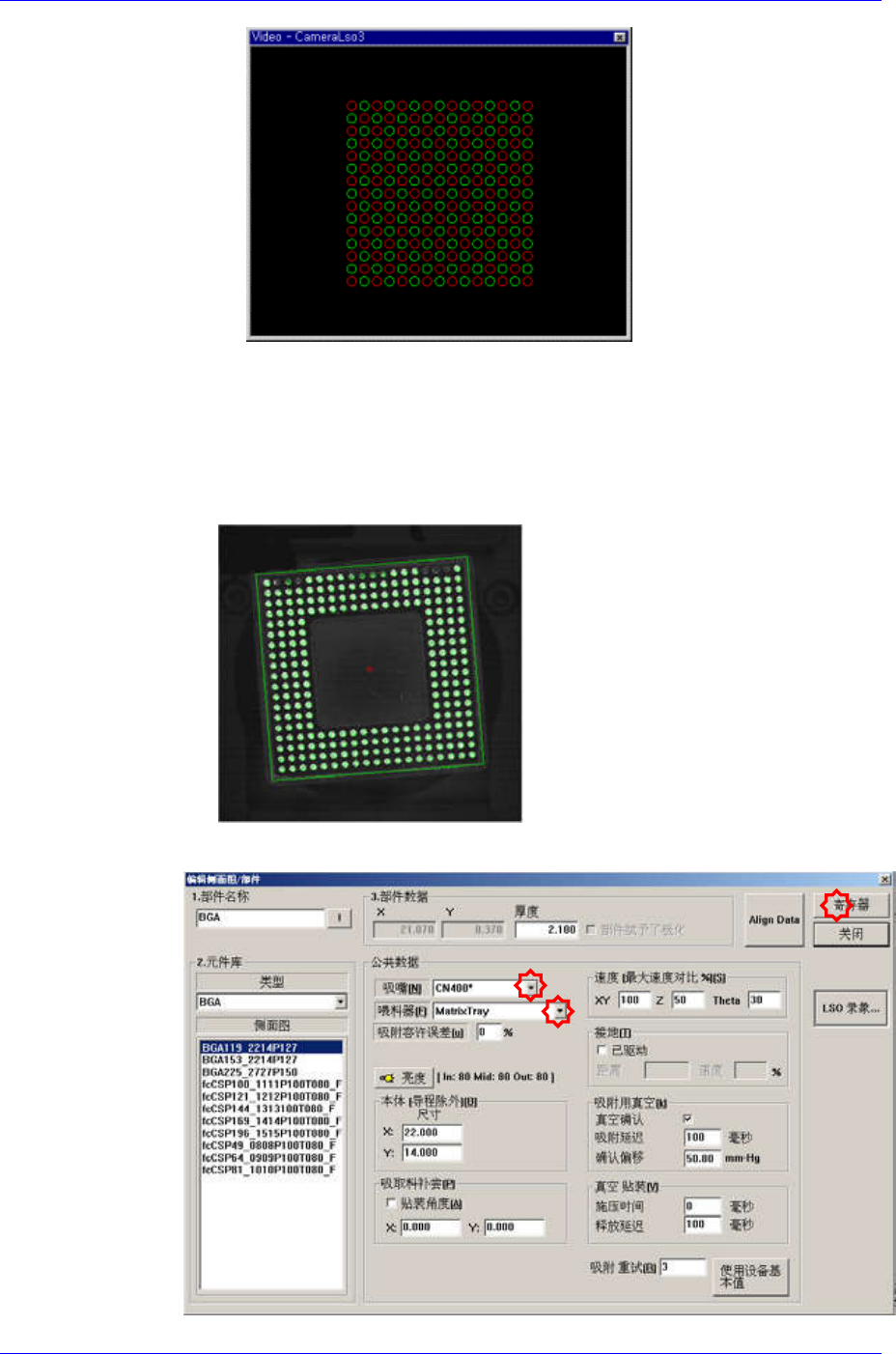

完成后, 进行元件识别试验。
(元件识别成功时)
单击<Common Data>按钮，输入贴装数据。
2-18
Array Board Program (Chip, )
2-19

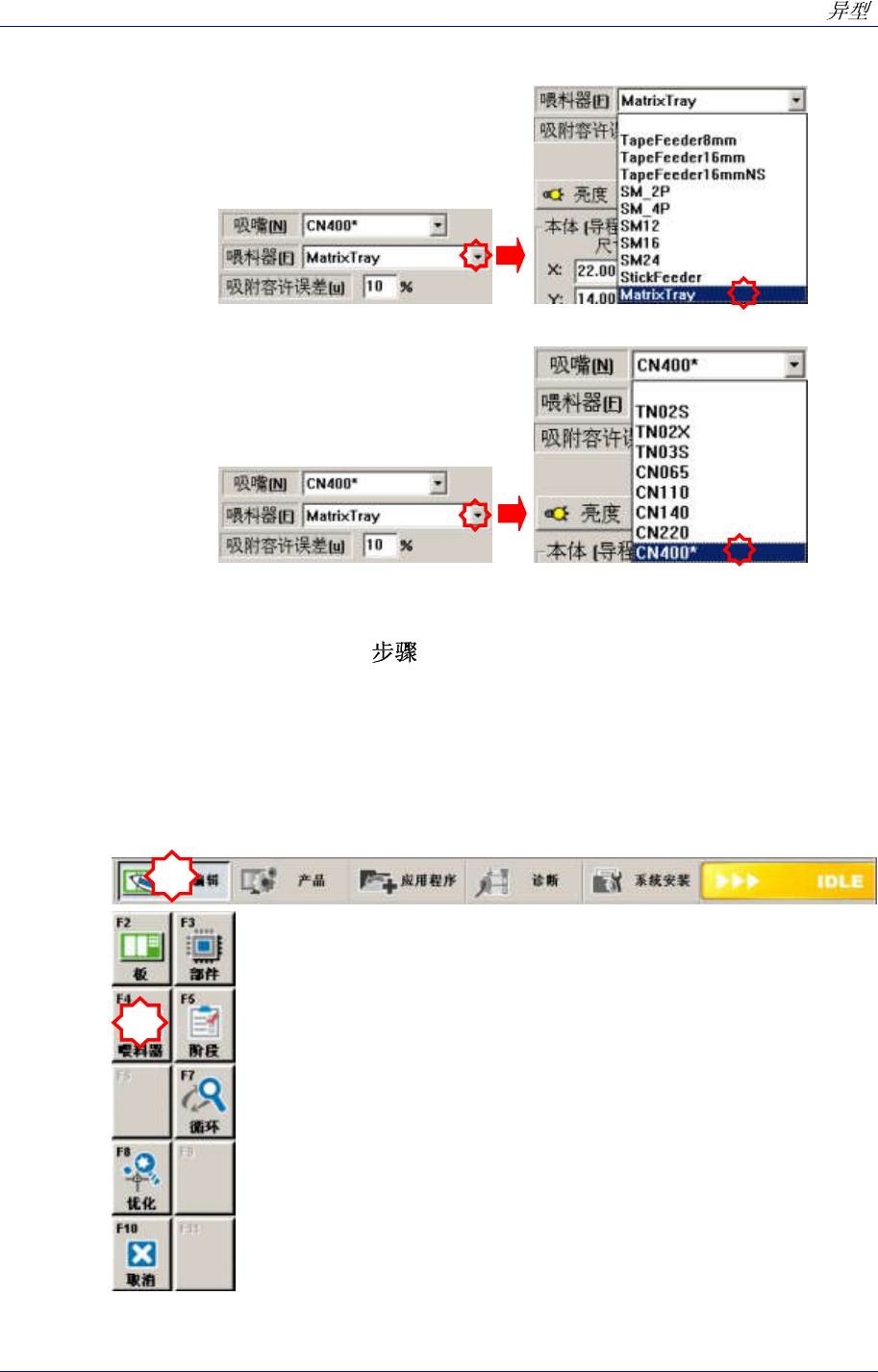

在<喂料器>组合框选择<MatrixTray>。
在<吸嘴>组合框选择 CN400。
单击<寄存器>按钮，登记元件。
2.3.3. Feeder (喂料器的登记) - 6 (STEP 6)
Tape Feeder 带装喂料器: 通过优化排放位置。
Stick Feeder 管装喂料器: Multi Stick (SOP)手动排放位置
Tray Feeder 托盘喂料器: Matrix Tray (QFP, BGA)手动排放位置
2.3.3.1. Stick Feeder 管装喂料器
在 Feeders 对话框选择 Stick Unit 菜单。
