SM310 Programming Tutorial(Chi, Ver4).pdf - 第103页
ASC File SSA Form at Import 3-7 完成未登录部件的注册 后，确认实际安装点和输 入的坐标值是否一致。
Samsung Component Placer SM310 Programming Tutorial

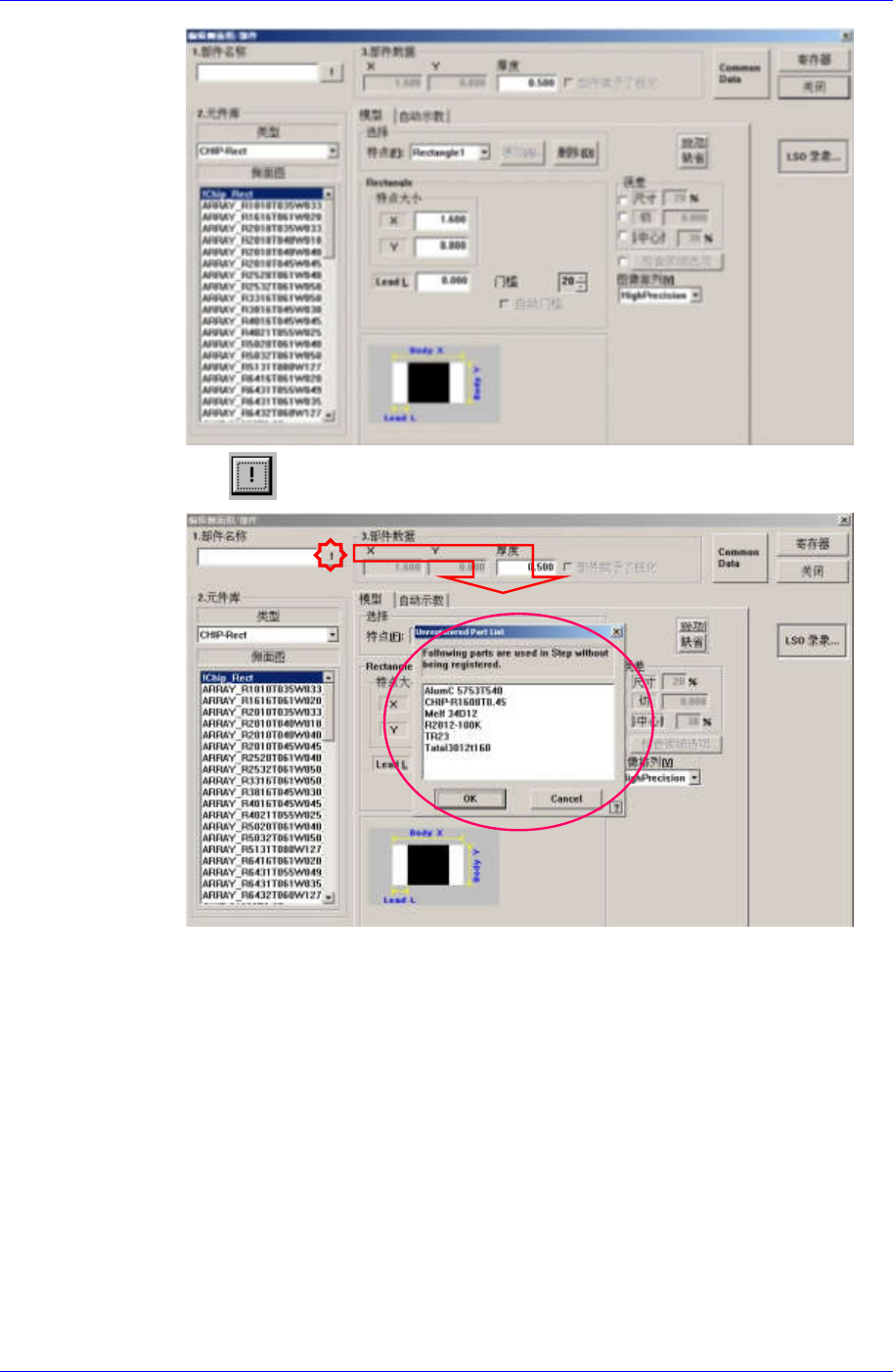

点击 按钮则如下图显示未登记部件的目录。

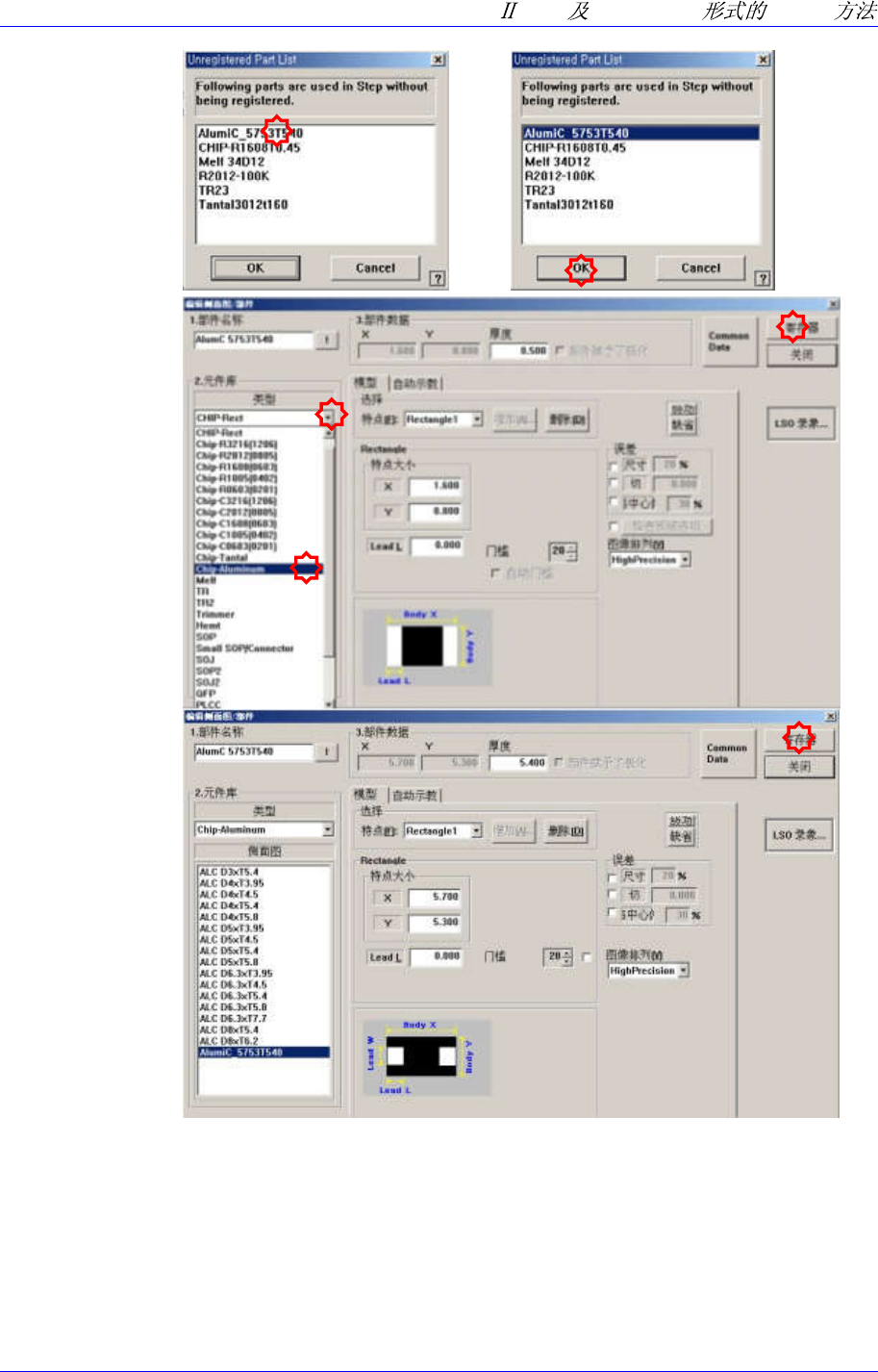

选择一个元件后单击<确定>按钮，在<1. 元件名称>编辑框输入选定文
件的文件名。
选择相当于选定元件的<封装组>，
必要时修改选定元件 PROFILE 中的元件信息以适应选定元件。
单击<寄存器>按钮，把元件登记到 PCB 元件清单。
3-6
ASC File SSA Format Import
3-7
完成未登录部件的注册后，确认实际安装点和输入的坐标值是否一致。
Samsung Component Placer SM310 Programming Tutorial

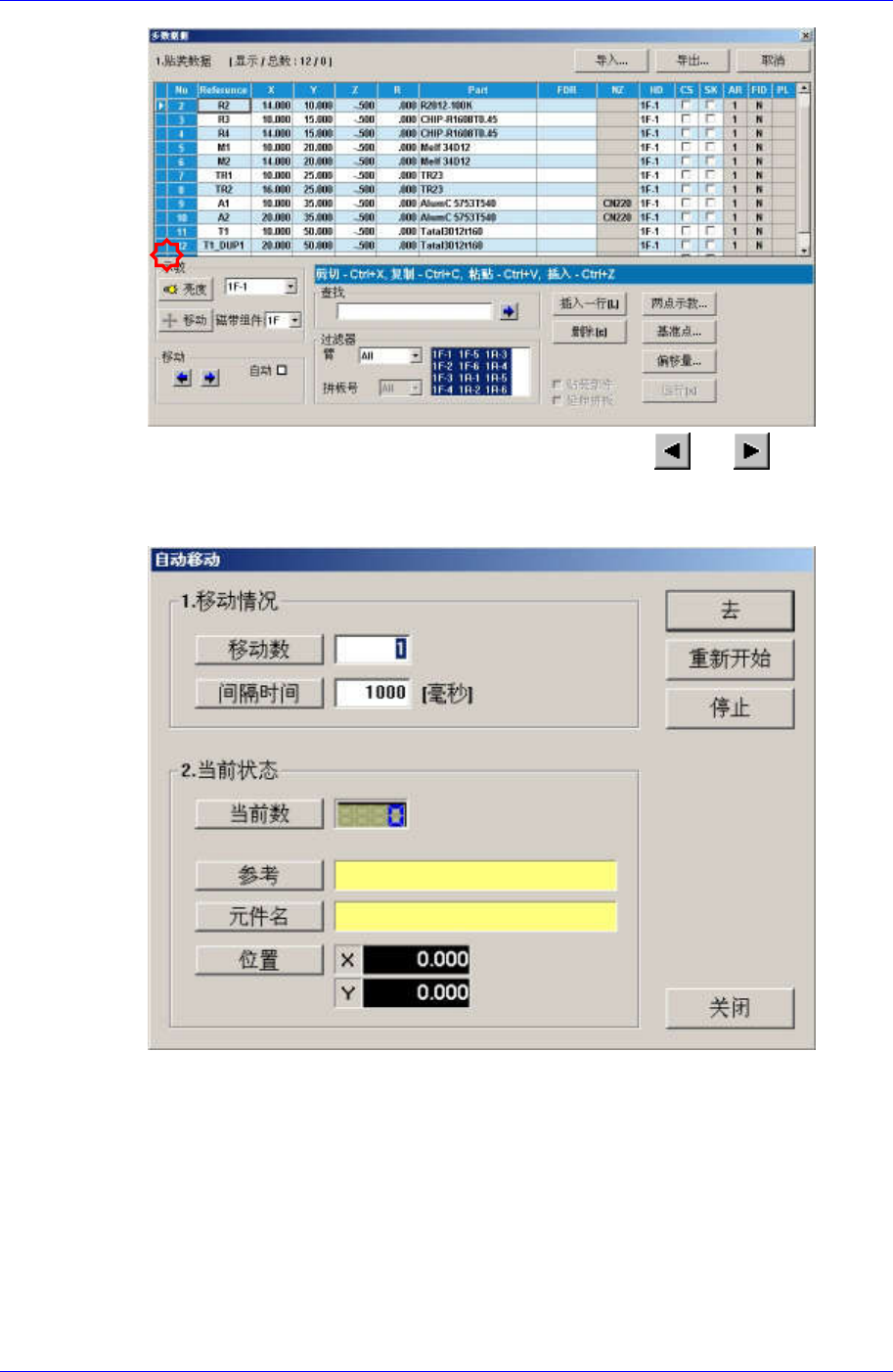

在<移动>领域中<自动> check box 里打勾后，单击 或 按扭则显示
下列对话框。
想要自动连续地移动安装点确认时，检查此对话框。
<1. 移动情况> 领域
设置移动安装点个数和移动时间间隔。
移动数: 设置连续移动贴装点数。
间隔时间: 设置安装移动时间间隔。
<2. 当前状态> 领域
表示现在移动的安装点序号和位置。
当前数.: 表示现在移动的安装点序号。
参考: 表示现在移动的安装点参照名。
3-8
