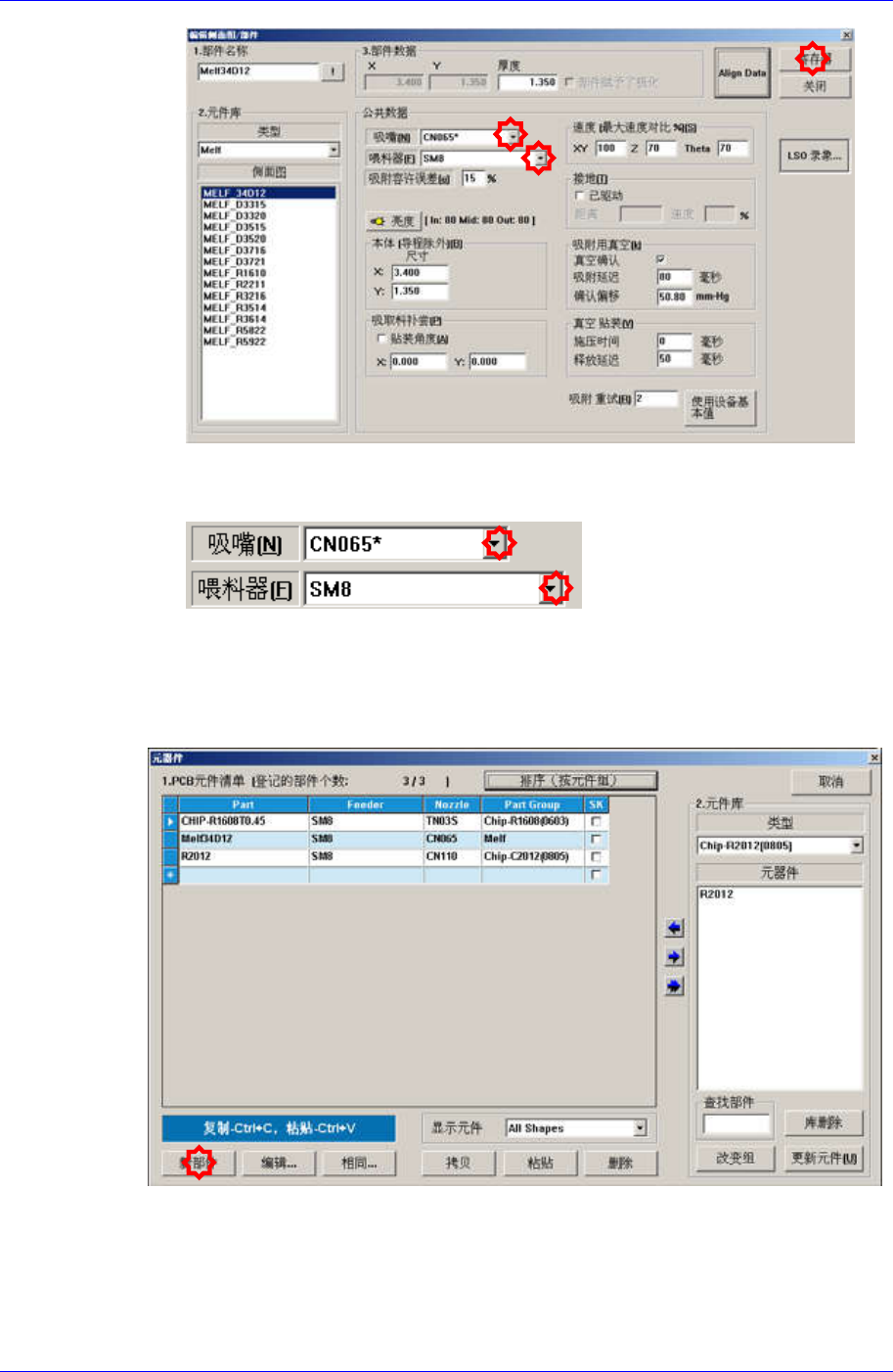

在<喂料器>喂料器组合框选择 SM8。
在<吸嘴> 吸嘴组合框选择 CN065。
单击<寄存器>按钮，登记元件。
TR 的登记
单击位于屏幕右下角的<新部件..>按钮。
1-20
Program(Chip )
1-21
输入<元件名称>。(TR23)
Part Group 选择 TR，Profile 选择 SOT23。
请输入部件 Data。
在<3. 部品数据>领域的<厚度>编辑框上输入 2.3。
在<模型>制表对话框上点击<添加>键注册 Lead 或 Lead group。
请输入 Lead 管脚宽和足脚长。
Gull wing 和 J lead 中，选择引线类型管脚类型。
请选择各 Lead 或 Lead group 的方向。
看画面设置成跟用鼠标 Drag 扫描的图象同样的图象。
单击 <自动排列> Button 自动识别按钮。
Samsung Component Placer SM310 Programming Tutorial
<部件认识前>
<部件认识后>
<自动示教>功能只限 CHIP-Rect 支持。 <自动排列>功能自动垂直补正各 Lead 或
Lead group 间中央的坐标。
备 注
1-22
