HGR40 附录 1.2 轮廓识别数据编 制 附录 1-9 轮廓识别形状一览 表 -5 < 特殊型 > 形状编号 形状 ( 外观 ) 类别 参考编号 备注 5a 特殊形 1 玻璃管二极管 等 77 ~ 79 5b 特殊形 2 线圈 等 96 ~ 97 5c 特殊形 3 半固定电位器 等 1 ~ 46 ( 4 点区块匹配 ) 外形是方形的可用形状 编号 ‘1d’ (RefNo.51 ~ 56) 识别 5d 特殊形 4 铝电…
HGR40
附录
1.2
轮廓识别数据编制
附录
1-8

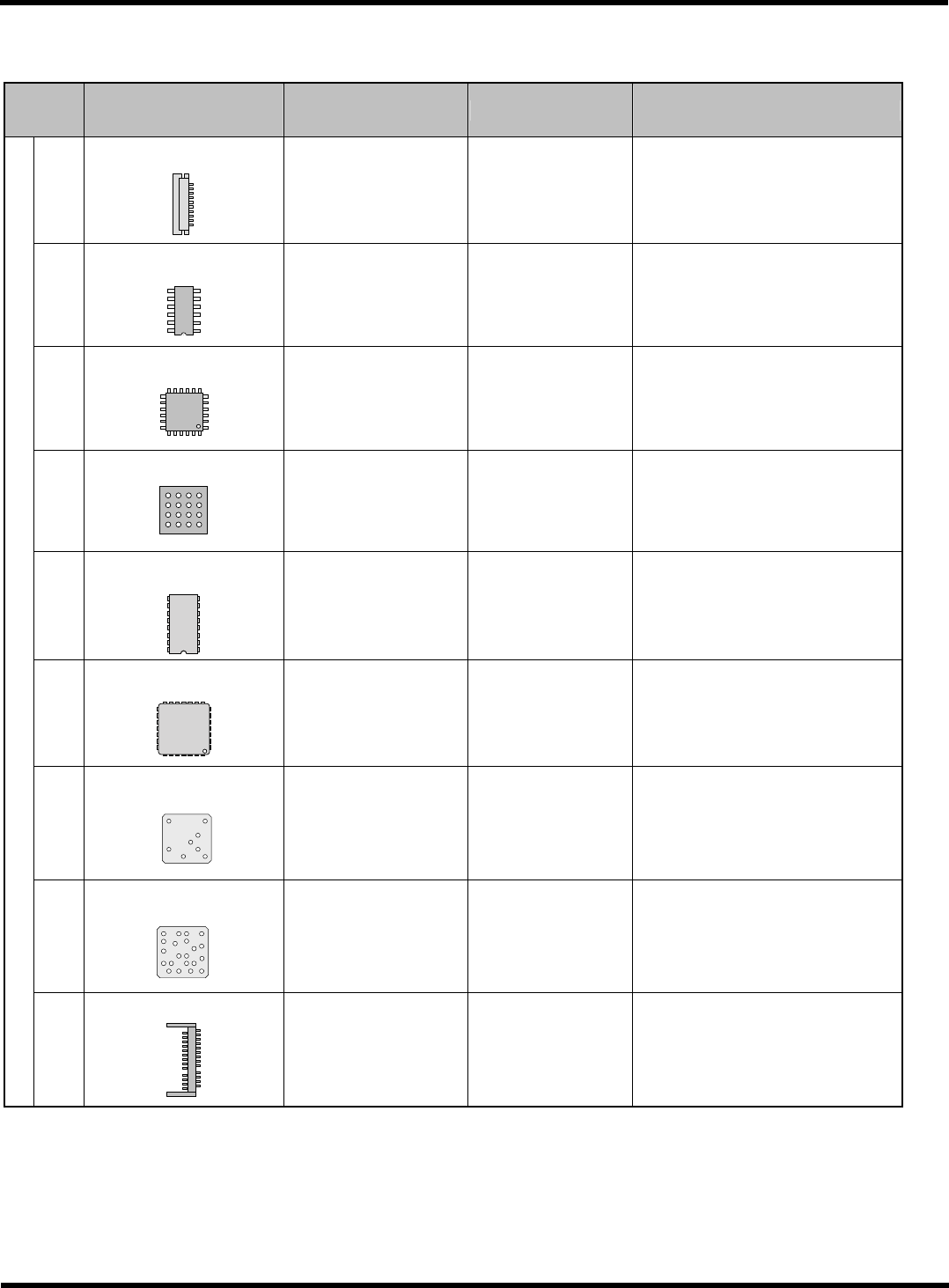

轮廓识别形状一览表
-4 <
多引线型
(
整体识别
) >

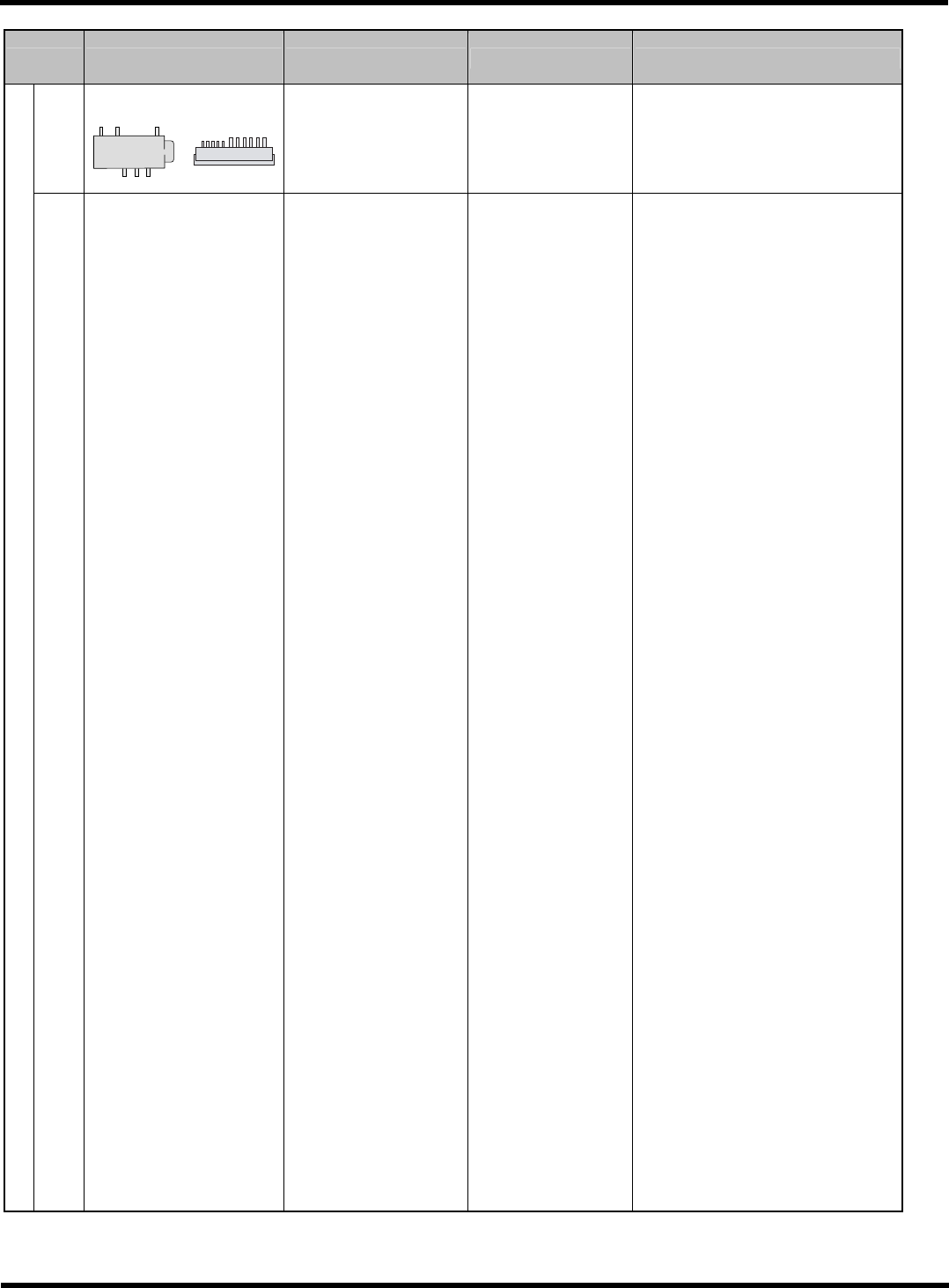

形状编号
形状
(
外观
)
类别
参考编号
备注
4a
单向引线排列
连接器
IrDA
等
171 ~ 190
191 ~ 192
196
4b
双向引线排列
SOP, SON
等
171 ~ 190
191 ~ 192
196
4d
四向引线排列
QFP, QFN
等
171 ~ 190
191 ~ 192
196
4f
四方形内有圆形电极
BGA, CSP (
µ
BGA), LGA
201 ~ 205
4g
双向
J
引线排列
SOJ 166 ~ 170
4h
四向
J
引线排列
PLCC 166 ~ 170
4i
配置于不定位置的焊锡球
1
倒装芯片
222
球的最多检测个数
: 8
个
4j
配置于不定位置的焊锡球
2
FC-BGA 237 ~ 238
球的最多检测个数
: 4000
个
需要由部品的示教
4
4k
双向各有
2
组引线排列
DIMM 193
HGR40-C-PMB01-A01-01
HGR40
附录
1.2
轮廓识别数据编制
附录
1-9

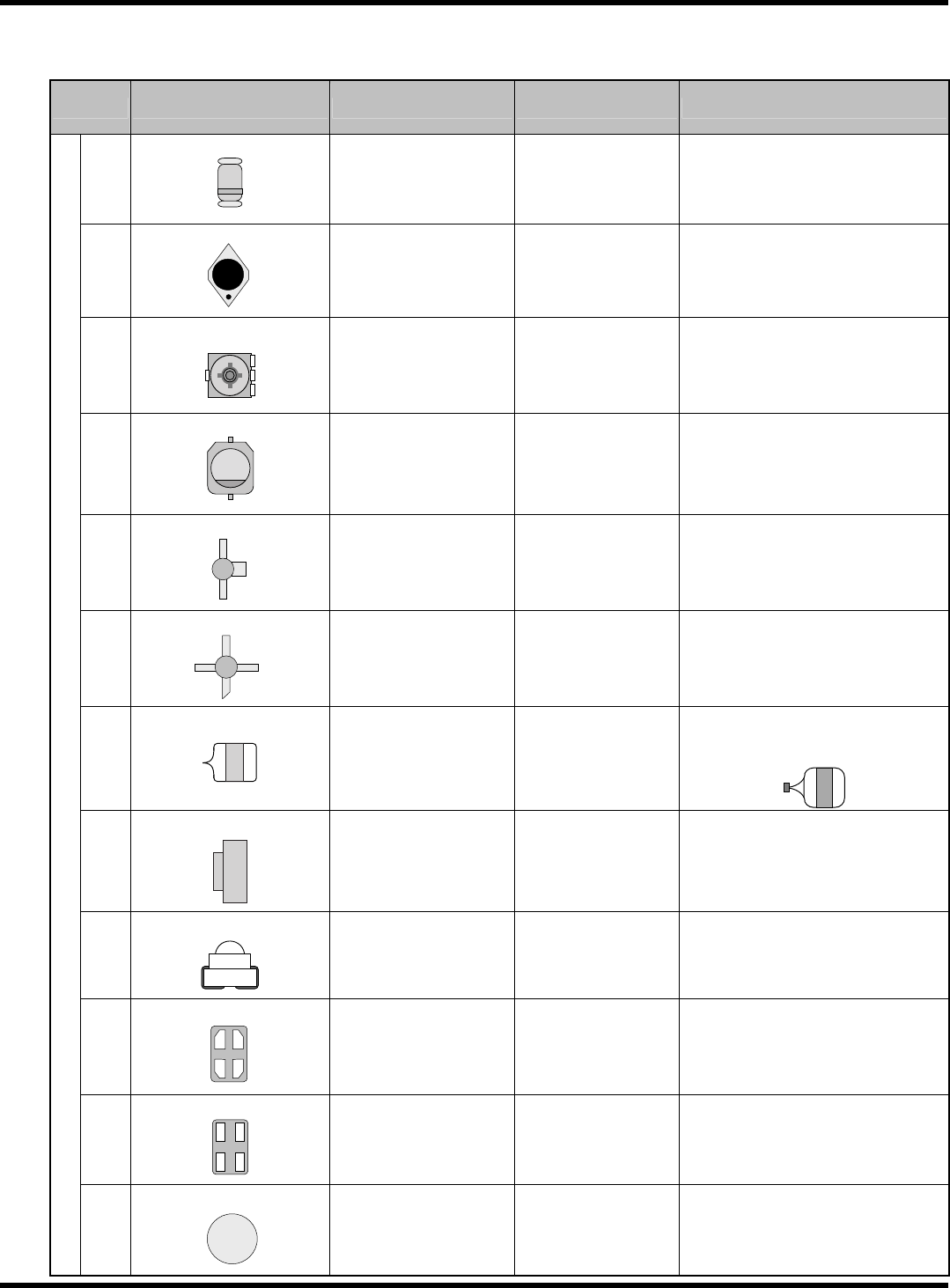

轮廓识别形状一览表
-5 <
特殊型
>
形状编号
形状
(
外观
)
类别
参考编号
备注
5a
特殊形
1
玻璃管二极管
等
77 ~ 79
5b
特殊形
2
线圈
等
96 ~ 97
5c
特殊形
3
半固定电位器
等
1 ~ 46
(
4
点区块匹配
)
外形是方形的可用形状编号
‘1d’
(RefNo.51 ~ 56)
识别
5d
特殊形
4
铝电解电容器
等
71 ~ 72
5e
特殊形
5
3Pin-FET
等
76
5f
特殊形
6
FET
等
90 ~ 91
5g
特殊形
7
带角的钽电容器
等
92 ~ 93
如下图所示，不能识别带角的钽电
容器。
5h
特殊形
8
壳
插入连接器
(
外形
)
等
160
5i
特殊形
9
侧方照射类型芯片
LED
等
114
在铸型部透过光，因此不能得到正
确影子的部品
5j
特殊形
10
过滤器
HIC
等
80
5k
特殊形
11
过滤器
HIC
等
81
5
5l
特殊形
12
圆盘
焊锡球
等
128
HGR40-C-PMB01-A01-00
HGR40
附录
1.2
轮廓识别数据编制
附录
1-10
形状编号
形状
(
外观
)
类别
参考编号
备注
特殊形
13
241
5m
复合型形状部品
·接触插孔部品
·复数引线排列部品
等
具有复数形状特征的部品
需要用部品进行示教
5
HGR40-C-PMB01-A01-00
