数据修正
本机器基本上能修正示教后需要修正的数据和坐标数据，并用黑色文字显示这些数据。
只能进行确认的数据用蓝色显示，需要在数据编制支援系统
(
以后记载为
PT)
上进行该数
据的修正。
可修正数据的显示位置为击活的开关状态，用手指轻轻按数据的开关，光标将移至该数据。
∗
关于各数据的含意，请参照附带的数据编制支持系统使用说明书。
EJM5B-C-PMC01-A00-00
CM101-D
程序手册
1.1
数据修正菜单
Page 1-2
1.
1.1
数据修正菜单
数据修正菜单
菜单
内容
[
基板数据
]
对基板数据进行确认和修正。
[
基板识别数据
]
对基板识别数据进行确认和修正。
功能软开关的基板识别
OFF
时，不能进入。
[
部品配置表
/
供料器布局
]
集中显示元件配置表和供料器布局。
也对所使用芯片数据进行确认和修正。
[
吸嘴配置数据
]
对吸嘴配置数据进行确认。
[
吸嘴存储器数据
]
对吸嘴存储器数据进行确认。
∗
高速吸头
(12
吸嘴
)
时是选项。
[
区块属性数据
]
对区块属性数据进行确认和修正。
[
贴装数据
]
对贴装数据进行确认和修正。
[
功能软开关
]
对设定运转条件的功能软开关的设定状态进行确认。
[
数据检查
]
对生产数据进行数据检查。
[
生产数据示教
]
对生产数据进行示教，必要的话，变更数据。
(
生产中不能进入。
)
示教方法
(
操作手册
)
[
吸嘴程序库
]
对吸嘴程序库的内容进行确认。
[
供料器程序库
]
对供料器程序库的内容进行确认。
[
识别程序库
]
对识别程序库的内容进行确认。
[
生产数据选择
]
未使用
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.2
基板数据
Page 1-3
1.2
基板数据
对基板数据进行确认。
1.

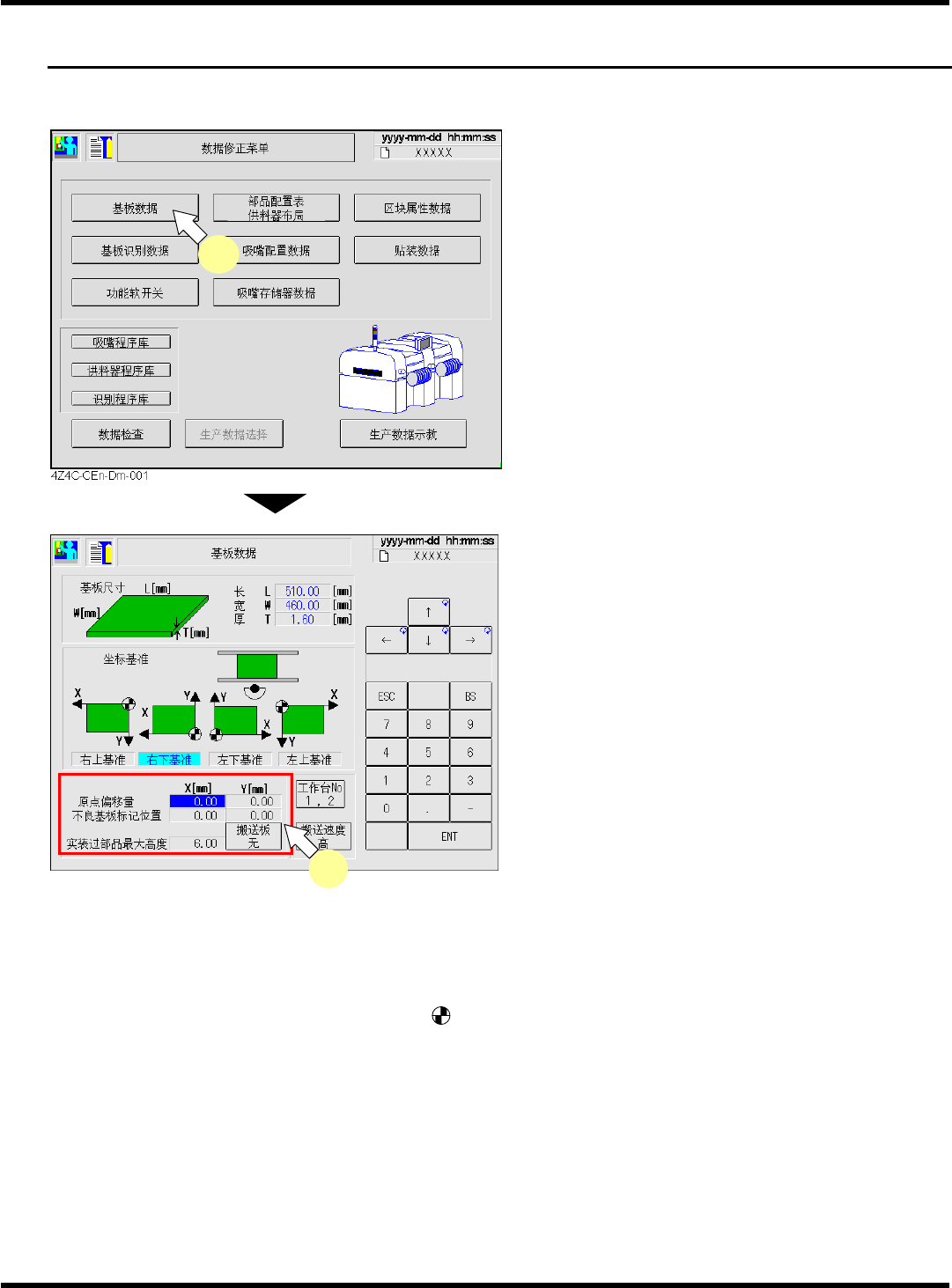

按
[
基板数据
]
。
•
使显示基板数据的设定画面。
2.
如果有数据需要修正，进行修正。
•
只能修正原点偏移量、不良基板标记位置的数
据。
‘
基板尺寸
’’
L
对应实装数据的
X
方向，
W
对应
Y
方向。
‘
坐标基准
’
从本机器的正面观看，原点标记
的位置为实装坐标、基板识别坐标、不良标记坐标的坐标原
点
(0,0)
。
‘
原点偏移量
’
对于基板整体
(
实装坐标、基板识别坐标、不良标记坐标
)
的偏移量。
‘
不良基板标记位置
’
表示带有不良基板标记时的标记位置坐标。
进行修正时，在
PT
侧把功能软开关的
‘
不良基板标记检测
’
设为
ON
。
1
EJM4A-Dm-0004
2
EJM5B-C-PMC01-A01-00
