CM101-D 程序手册 1.11 功能软开关 Pa ge 1- 29 1.11 功能软开关 确认设定运转条件的功 能软开关的设定状态。 ∗ 在这里可以对通过模式 、非用吸头的 ON 、 OFF 进行切换。切换其他条 件时，请在 PT 上设定。 1. 按 [ 功能软开关 ] 。 • < 功能软开关 > 画面将被显示 。 ( 附带的数据编制支持系 统使用说明书 ) 2. 按通过模式、 非用基座的 [ON] 或者 [OFF] 。…

100%1 / 234
CM101-D
程序手册
1.10
贴装数据
Page 1-28

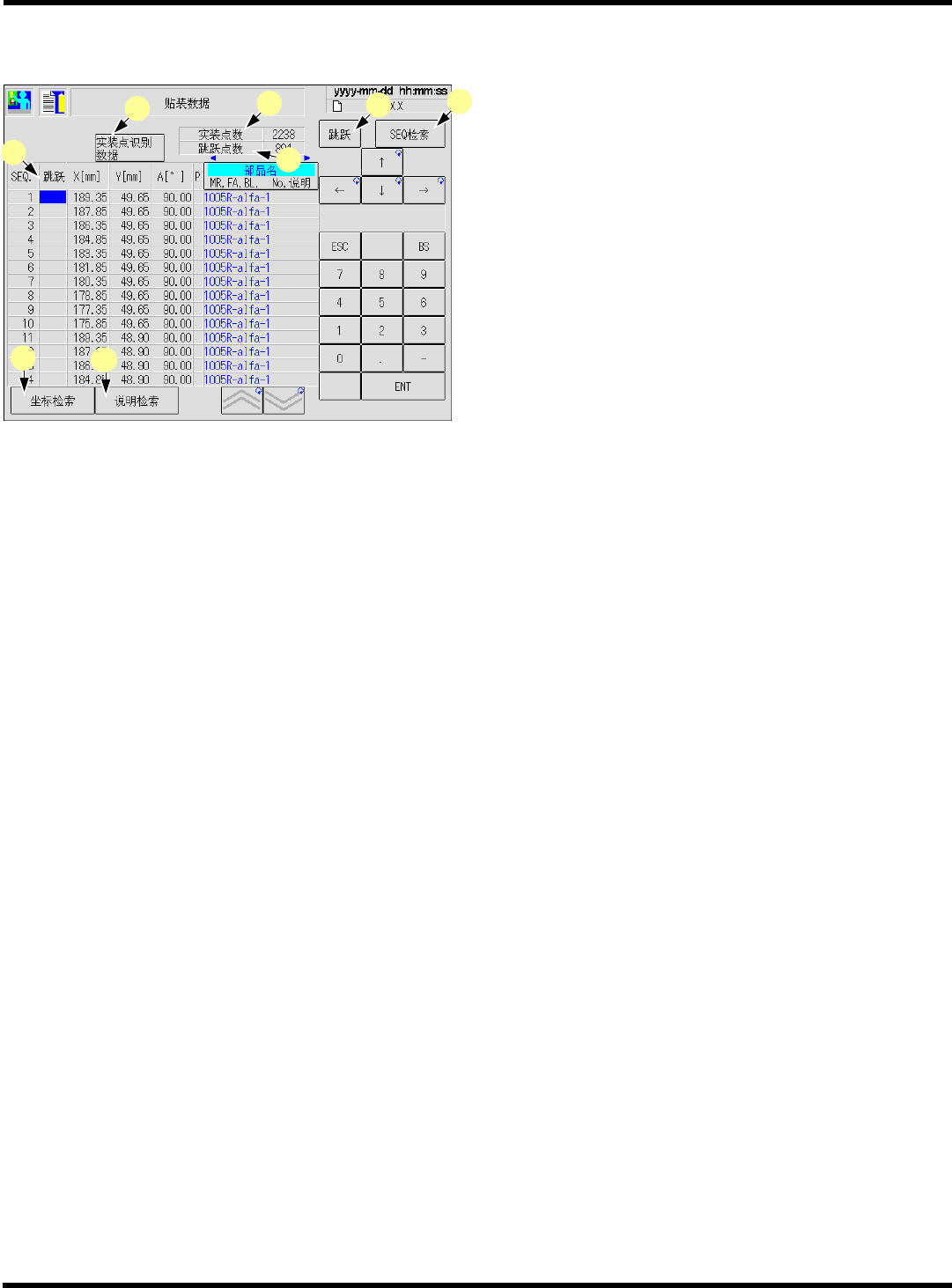

详细贴装数据画面
a.
‘
实装点数
’
包括跳过的所有点数
b.
‘
跳跃点数
’
跳过实装的点数
c.
‘
跳跃
’ (
自动运转中，不能变更
)
BAD :
不良区块
USKP :
元件配置表跳过
BSKP :
区块数据跳过
MSKP :
贴装数据跳过
∗
当多个数据设定为跳过时，按照以上顺序优先显示。
d.
[
跳跃
]
设定跳过
(MSKP)
。
∗
从自动运转停止画面启动时，跳过按钮就成为无效。
e.
[SEQ
检索
]
把光标移到指定的
SEQ.No.
上。
f.
[
坐标检索
]
把光标移到当前位置更下面的指定
X
、
Y
坐标的
SEQ.
上。
g.
[
说明检索
]
把光标移到当前位置更下面的包括指定说明的
SEQ.
上。
h.
[
实装点识别数据
]
移动到实装点识别数据画面，则可进行关于实装点识别数据的确认及变更。
EJM5B-Dm-0029
a
b
c
d
e
f
g
h
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.11
功能软开关
Page 1-29
1.11
功能软开关
确认设定运转条件的功能软开关的设定状态。
∗
在这里可以对通过模式、非用吸头的
ON
、
OFF
进行切换。切换其他条件时，请在
PT
上设定。
1.
按
[
功能软开关
]
。
•
<
功能软开关
>
画面将被显示。
(
附带的数据编制支持系统使用说明书
)
2.
按通过模式、非用基座的
[ON]
或者
[OFF]
。
•
用蓝色文字显示选择的开关。
•
变更了通过模式时，该非用基座也会同时切换
ON
、
OFF
。
例
)
若使通过模式
ON
→
OFF
，则非用基座也会切换
为
ON
→
OFF
。
若使非用基座
1
或
2
当中任何一个
ON
→
OFF
，
则通过模式也会同时切换为
ON
→
OFF
。
EJM5B-Dm-0030
2
EJM5B-C-PMC01-A01-00
1
CM101-D
程序手册
1.12
程序库显示
Page 1-30
1.12
程序库显示
显示吸嘴、供料器、识别的各程序库。
1.
选择要显示的程序库。
∗
关于各个程序库画面的详情，请参照下一页。
