HGR40 附录 1.3 各种形状输入数 据项目 附录 1-72 3. 电极 有 1 根电极 ( 引线 ) 单独存在时使用 。 形状不同的复数引线排 列时，将各个引线作为 < 电极 > 进行登录。 < 形状登录示教 > • 圈住要登录的电极形状 的 3 边 ( 前端 / 侧面 ) 后设定形状检测区域 ，并登录。 ( 用形状区域圈住电极整体 进行登录时，电极的方向将 被自动判定。 ) • 正常地完成检测时，被 检测…
HGR40
附录
1.3
各种形状输入数据项目
附录
1-71

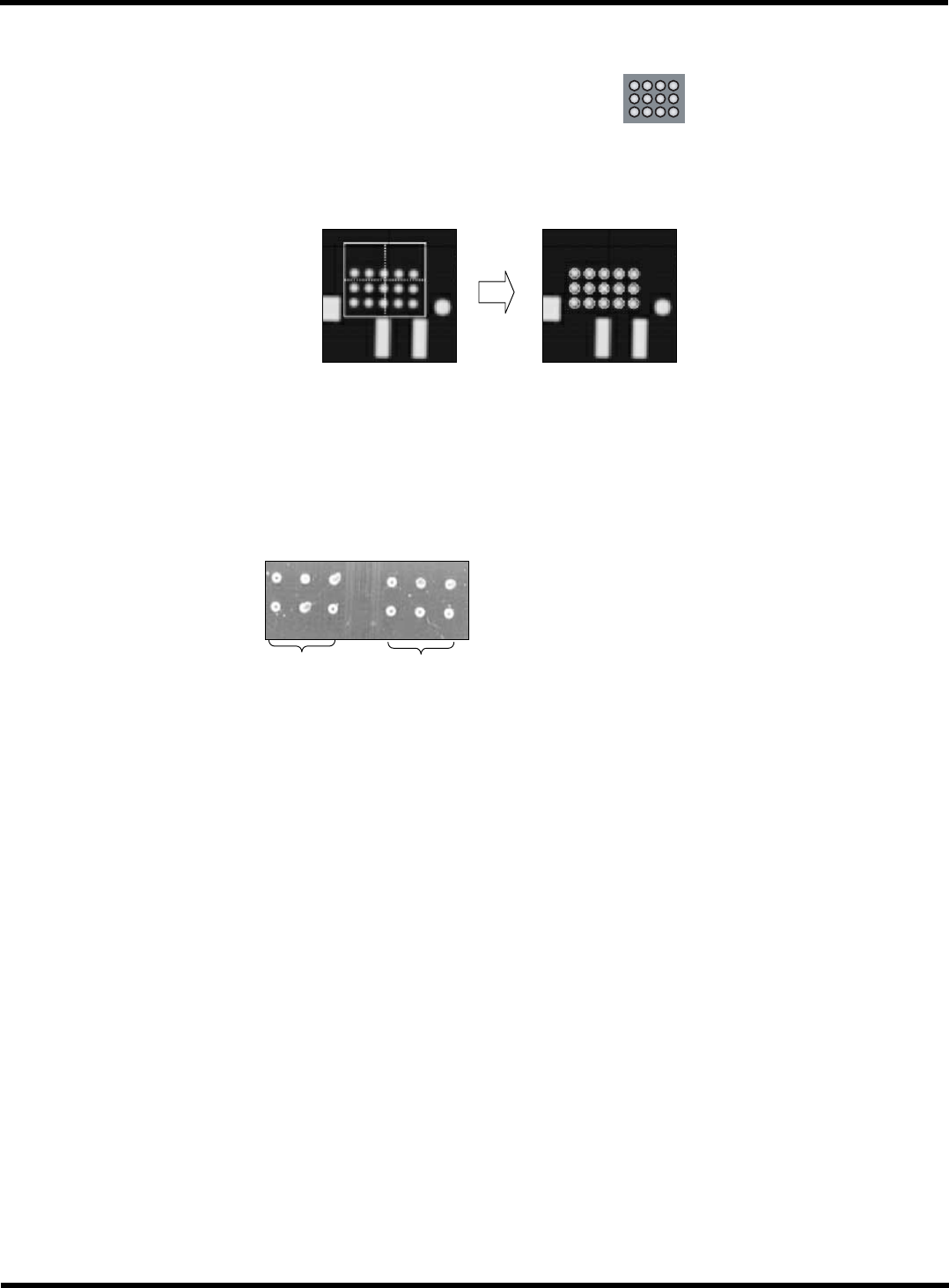

2.
球组
同一尺寸的圆形状
(
凸点
)
以同一间距排列，并其排列
形状为正方格子时使用。凸点数为
1
×
3
个以上。
<
形状登录示教
>
•
圈住要登录的球组形状整体后设定形状检测区域，并登录。
•
正常地完成检测时，被检测出的每个凸点将被圆框圈住，并在凸点组中央部显示
“
¯
”
。
<
注意事项
>
•
凸点间距为水平方向和垂直方向都可以。但是同一方向的凸点必须为同一间距。
•
凸点数未满
3
个或排列间距不同时，请通过形状
<
圆
>
登录各个凸点。
•
凸点排列中有缺欠部分时，请将凸点分成复数的
<
凸点组
>
，或者将每个凸点作为形状
<
圆
>
，并
登录。
<
备注
>
如上图所示有缺少部分时，将凸
点缺少一列的两侧各成为
1
个球
组，将整体作为
2
组登录
HGR40-C-PMB01-A02-01
HGR40
附录
1.3
各种形状输入数据项目
附录
1-72

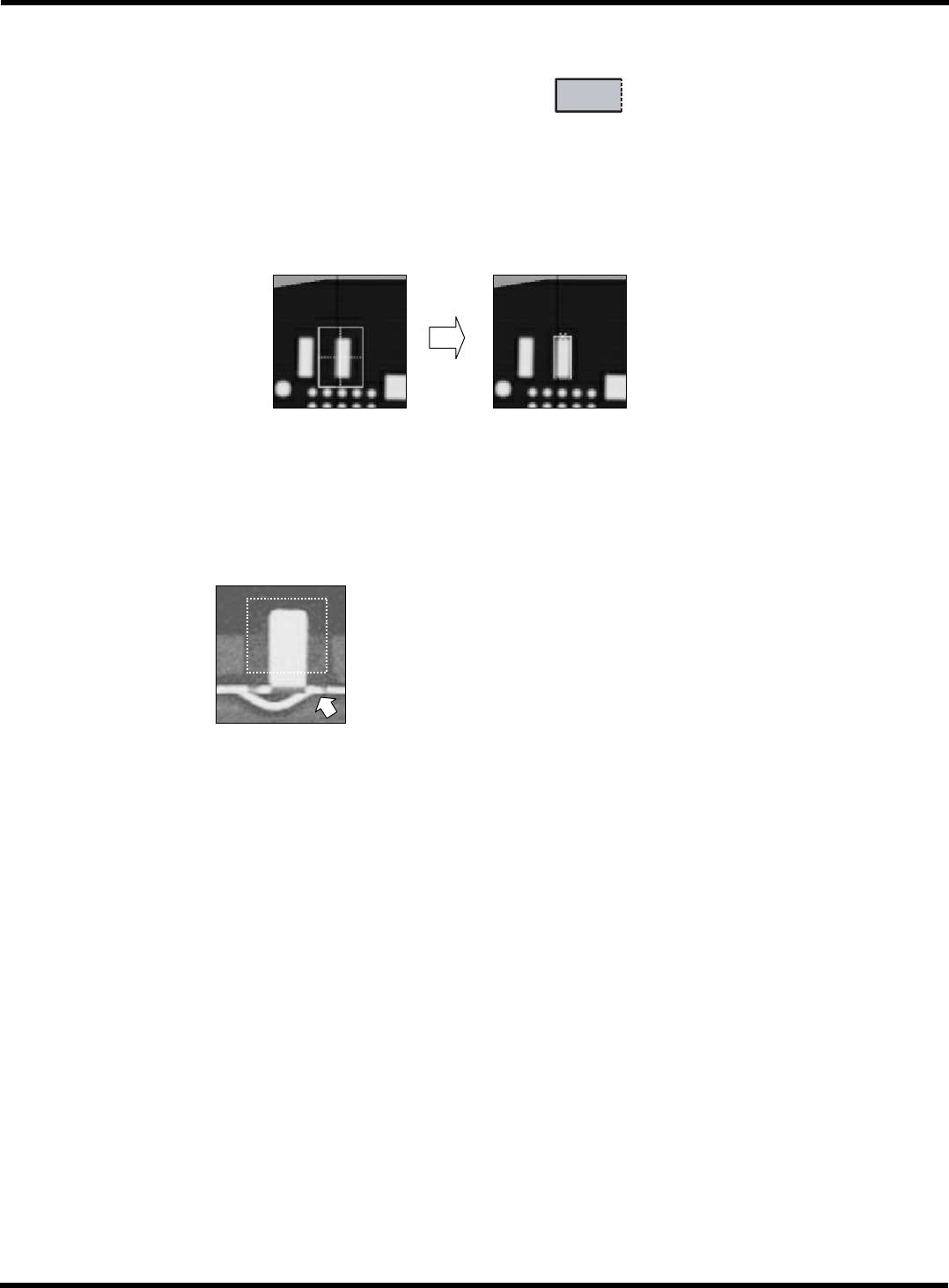

3.
电极
有
1
根电极
(
引线
)
单独存在时使用。
形状不同的复数引线排列时，将各个引线作为
<
电极
>
进行登录。
<
形状登录示教
>
•
圈住要登录的电极形状的
3
边
(
前端
/
侧面
)
后设定形状检测区域，并登录。
(
用形状区域圈住电极整体进行登录时，电极的方向将被自动判定。
)
•
正常地完成检测时，被检测出的电极的
3
边将被直线框围绕，并在电极前端部显示
“
¯
”
。
<
注意事项
>
•
设定形状检测区域时，请注意区域内只有
1
个电极。
(
形状区域内若有复数电极，检测时有可能把这些电极看作
1
根连接的电极。
)
•
因铸型毛刺等的原因，造成电极的根部有光度不均匀现象时，在该部位偏离形状检测区域的位置
上进行形状登录。
<
备注
>
如上图所示电极根部
与其他形状连在一起
时，将该部排出至形状
区域外之后进行登录
HGR40-C-PMB01-A02-01
HGR40
附录
1.3
各种形状输入数据项目
附录
1-73

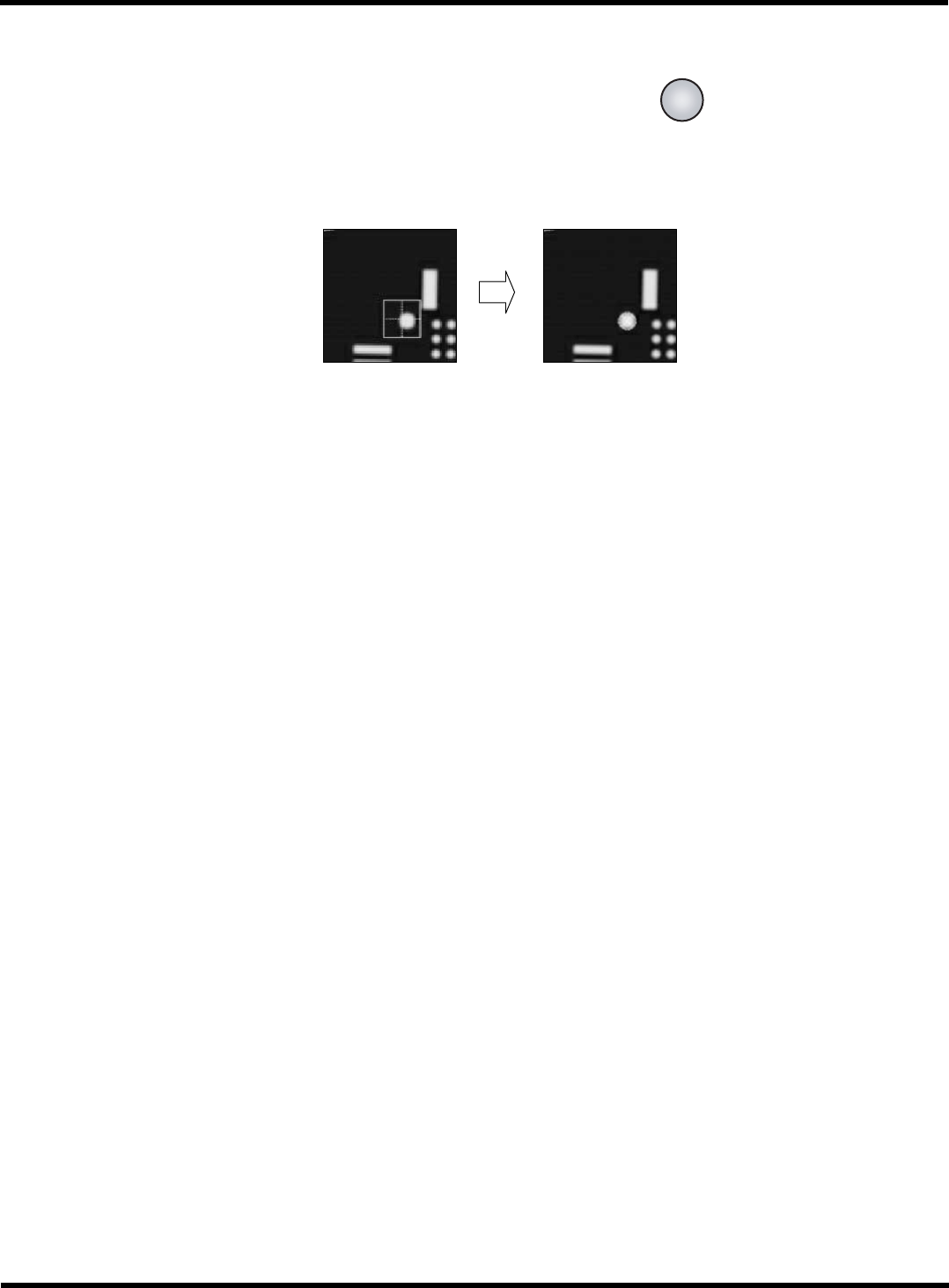

4.
圆
有
1
根圆形状
(
凸点等
)
单独存在时使用。
形状不同的复数凸点排列时，将其为
<
圆
>
进行登录。
<
形状登录示教
>
•
圈住要登录的圆形状整体后设定形状检测区域，并登录。
•
正常地完成检测时，被检测出的圆形状的外周将被圆框圈住，并在圆形状中央部显示
“
¯
”
。
<
注意事项
>
•
设定形状检测区域时，请注意区域内只有
1
个圆形状。
(
形状区域内若有复数圆形状，有可能把这些圆形状的尺寸和位置测量不正确。
)
HGR40-C-PMB01-A02-01
