HGR40 附录 1.4 轮廓识别错误信 息 附录 1-126 参考 No. 形状编号 类别 241 5m 复合型形状部品 1/2 代码 内容 原因 对策 1) 吸着错误·吸着异常 请确认部品高度、 吸着位置、 吸着 偏移量、 使用吸嘴，使吸着状态更 趋稳定。 请确认式样角度。 ( 配置数据 ) 2) 部品错误 请确认认芯片数据。 20 (10) ~(13) 图像状态异常 吸着角度异常 3) 吸嘴·反射板的污垢 请清扫吸嘴尖端部及反 射…

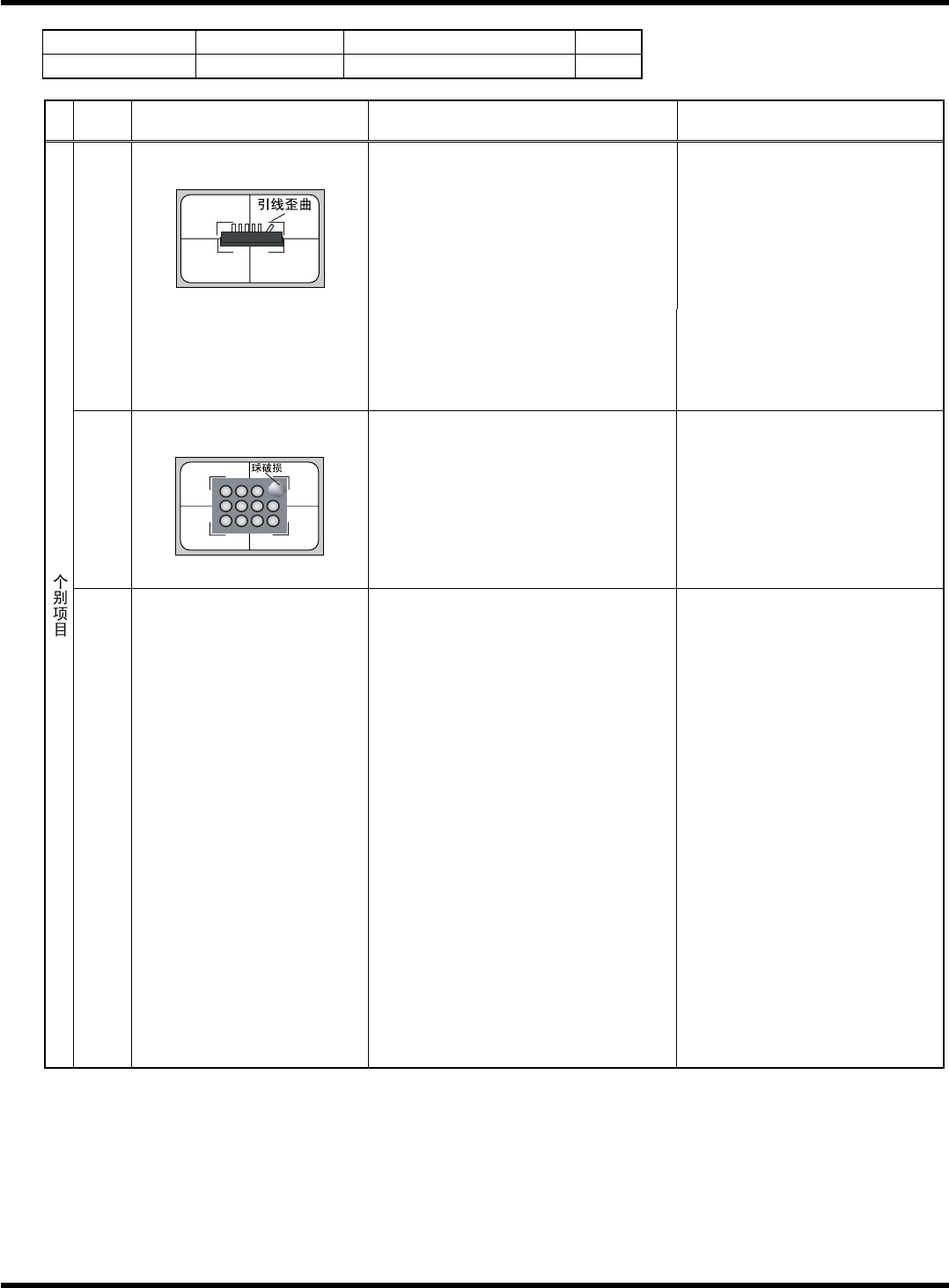

HGR40
附录
1.4
轮廓识别错误信息
附录
1-125
参考
No.
形状编号
类别
237 ~ 238 4j
FC-BGA
等
1/1
代码
内容
原因
对策
1)
超出可识别范围
(
识别角度
±
30[
°
]
以内
)
请确认式样角度。
(
配置数据
)
21
43
部品角度异常
<
错误画面
>
2)
吸着错误·吸着异常
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
1)
L
、
W
设定错误
请正确设定
L
或
W
。
(
芯片数据
)
2)
部品错误
请确认对象部品。
22
42
部品外形检测不良
<
错误画面
>
3)
部品端面发白色光
通过调整照明，调整到电极和铸型
之间发生明暗的差异
(
对比
)
。
(
仅限于通用吸头
)
1)
直径数据为 0.0 [mm] 请正确设定芯片数据。
23
输入球直径不良
示教作业未完成
2)
识别之前没有进行使用实际部品的
示教
请进行部品的识别示教
1)
L
设定错误
请正确设定
L
。
(
芯片数据
)
25
L
设定错误
<
错误画面
>
2)
部品错误
请确认对象部品。
1)
W
设定错误
请正确设定
W
。
(
芯片数据
)
26
W
设定错误
<
错误画面
>
2)
部品错误
请确认对象部品。
1)
球破损
2)
球光泽度不足
44
球检测不良
3)
球脱落
1)
球光泽度不足
(
容许值
:
全球的平均亮度
-20%)
46
球光泽度不足
2)
球脱落
1)
球的直径在容许范围外
(
容许值
:
球直径
×
指定值
)
47
球直径不良
2)
球脱落
请确认对象部品。
通过调整照明，调整到电极和铸型
之间发生明暗的差异(对比)。
(仅限于通用吸头)
请确认球直径、直径容许值是否正
确。
(BGA
扩展数据
)
HGR40-C-PMB01-A03-01
HGR40
附录
1.4
轮廓识别错误信息
附录
1-126
参考
No.
形状编号
类别
241 5m
复合型形状部品
1/2
代码
内容
原因
对策
1)
吸着错误·吸着异常
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
请确认式样角度。
(
配置数据
)
2)
部品错误
请确认认芯片数据。
20
(10)
~(13)
图像状态异常
吸着角度异常
3)
吸嘴·反射板的污垢
请清扫吸嘴尖端部及反射板。
23
部品示教结果异常
1)
示教尚未正常进行
请再次确认部品数据。
通过芯片识别示教，请再次进行部
品形状特征的示教。
1)
L
设定错误
请正确设定
L
。
(
芯片数据
)
25
(10)
~(11)
(21)
~(22)
L
设定错误
<
错误画面
>
2)
部品错误
请确认对象部品。
1)
W
设定错误
请正确设定
W
。
(
芯片数据
)
26
(10)
~(11)
(21)
~(22)
W
设定错误
<
错误画面
>
2)
部品错误
请确认对象部品。
1)
L
或者
W
设定错误
请正确设定
L
或
W
。
(
芯片数据
)
27
(27)
L
或者
W
设定错误
<
错误画面
>
2)
部品错误
请确认对象部品。
HGR40-C-PMB01-A03-01
HGR40
附录
1.4
轮廓识别错误信息
附录
1-127
参考
No.
形状编号
类别
241 5m
复合型形状部品
2/2
代码
内容
原因
对策
1)
部品异常
(
引线歪曲等
)
请确认部品的包装状态。
2)
引线部品图像状态异常
通过调整照明，调整到电极和铸型
之间发生明暗的差异
(
对比
)
。
35
(10)
~(11)
36
引线检测异常
<
错误画面
>
3)
吸着错误·吸着异常
∗
只在引线组登录时发生
请确认对象部品。
1)
部品异常 (球破损等) 请确认部品的包装状态。
2)
球部品图像状态异常 通过调整照明，调整到球和铸型之
间发生明暗的差异 (对比)。
38
(10)
球检测异常
<
错误画面
>
3)
吸着错误·吸着异常
∗
只在球组登录时发生
请确认对象部品。
HGR40-C-PMB01-A03-01
