HGR40 附录 1.3 各种形状输入数 据项目 附录 1-38 多引线部品·凸 点部品数据自动指 教步骤 对多引线部品·凸点部 品的数据自动指教功能示教 步骤进行说明。 < 准备 > 1. 准备要实装的部品。 2. 在 PT 登录部品数据。 ∗ 仅记载对识别作业需要 的项目。 输入项目 · REF: 请参照 ∗ 1 ·长度 (L) ·宽度 (W ) ∗ 在长度 (L) / 宽度 (W ) 中， 请输入表示部品的 最大外…
HGR40
附录
1.3
各种形状输入数据项目
附录
1-37
多引线部品·凸点部品数据自动指教功能
多引线部品
(
形状编号
: 4a ~ 4d
、
4g ~ 4h)
·和凸点部品
(
形状编号
: 4f)
具有数据自动指教功能。
此功能通过示教作业可自动制作数据。
(V7.55-080
以后的版本
)
[
对象部品
]
1.
多引线部品
(
适用形状
)
•
识别数据使用
QFP
扩展数据的部品
•
部品铸型各边都有
3
根以上的同一形状引线，并其排列间距相同的部品
•
有存在引线排列的边的种类如下所示的
3
种。
部品的
4
边各有
3
根以上的引线排列
部品的相对
2
边各有
3
根以上的引线排列
部品的
1
边有
3
根以上的引线排列
(
部品例
)
QFP
、
SOP
、连接器、
PLCC
、
SOJ
、
QFN
、
SON
、
LCC
等
2.
凸点部品
(
适用形状
)
•
识别数据使用
BGA
扩展数据的部品
•
部品铸型下边
(
实装面
)
有
3
×
3
个以上的同一形状凸点形状电极，并其排列形状为正方形、间
距相同的部品
•
凸点间距是水平方向和垂直方向不一致也可，但是同一方向的凸点必须为同一间距。
·凸点应有
3
×
3
个以上
·正方形的凸点排列
·同一方向时必须为同一间距
(
部品例
)
BGA
、
CSP
[
制作数据
]
如下表示本功能可制作的识别数据。
·芯片尺寸
L/W
·式样角度
·扩展
QFP
数据
:
多引线部品示教时制作
(
引线数、临时引线数、引线间距、引线图形
)
·扩展
BGA
数据
:
凸点部品示教时制作
(
凸点行
/
列数、凸点间距、凸点直径、凸点图形
)
∗
下页以后将说明实际的部品识别数据制作步骤。
HGR40-C-PMB01-A02-01
HGR40
附录
1.3
各种形状输入数据项目
附录
1-38
多引线部品·凸点部品数据自动指教步骤
对多引线部品·凸点部品的数据自动指教功能示教步骤进行说明。
<
准备
>
1.
准备要实装的部品。

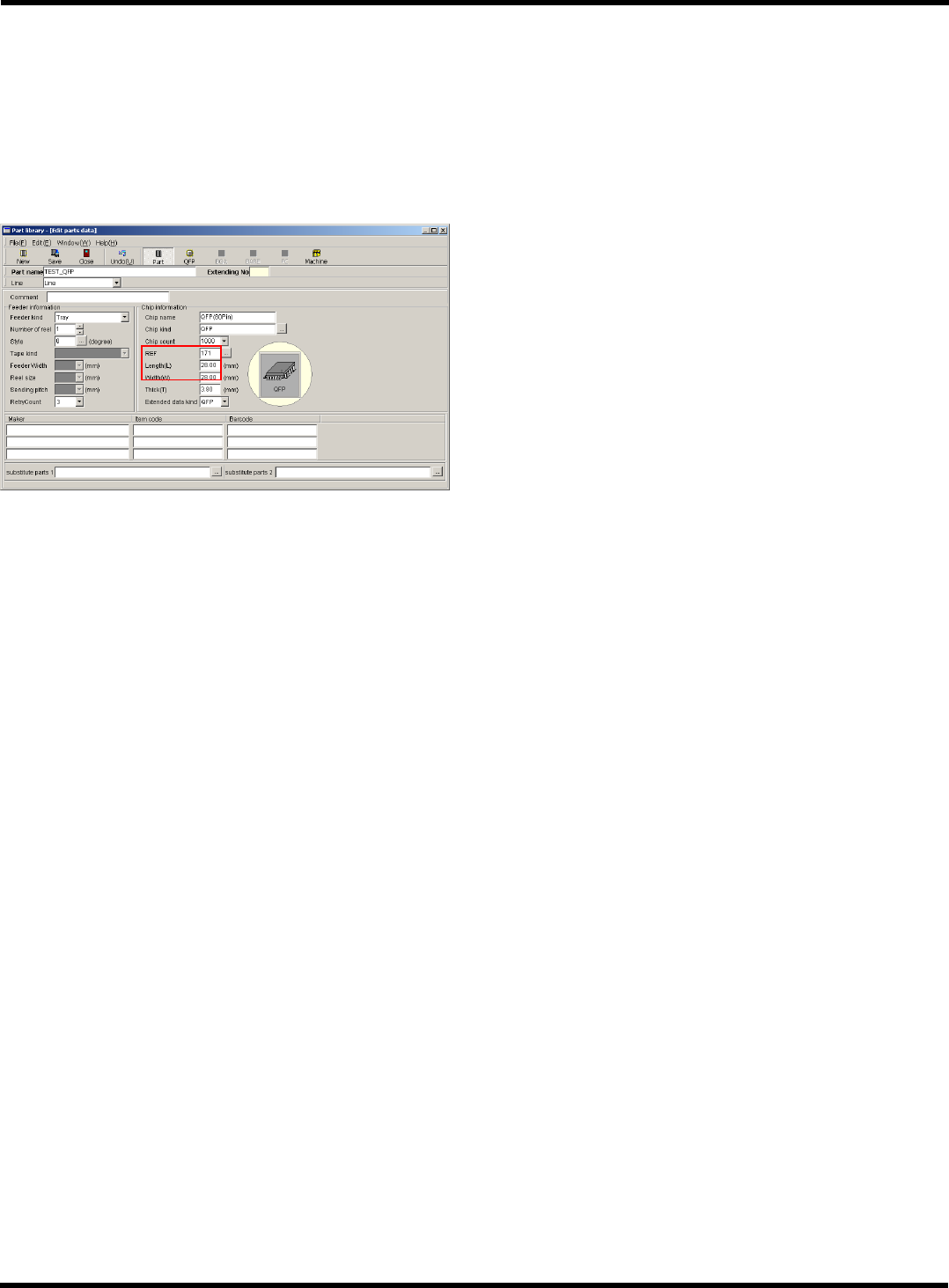

2.
在
PT
登录部品数据。
∗
仅记载对识别作业需要的项目。
输入项目
·
REF:
请参照
∗
1
·长度
(L)
·宽度
(W)
∗
在长度
(L) /
宽度
(W)
中，请输入表示部品的
最大外形的尺寸。
不必输入正确的尺寸。
3.
将数据从
PT
转送至机器。
∗
此后在机器上进行示教作业。
请用供料器或托盘对机器供给对象部品。
∗
1
在
PT
登录的参考编号
(REF)
(
多引线部品系列
)
•
对原有识别数据重新进行示教时
:
请利用已设定完了的
REF
编号。
•
完全新制作数据时
:
请设定为
REF=254
。
(凸点部品系列)
•
对原有识别数据重新进行示教时
:
请利用已设定完了的
REF
编号。
•
完全新制作数据时
:
请设定为
REF=253
。
∗
REF253/254
在
PT
检查数据时不将进行扩展数据部分的检查。
9Q4C-EPt-Pl-001
HGR40-C-PMB01-A02-01
HGR40
附录
1.3
各种形状输入数据项目
附录
1-39
<

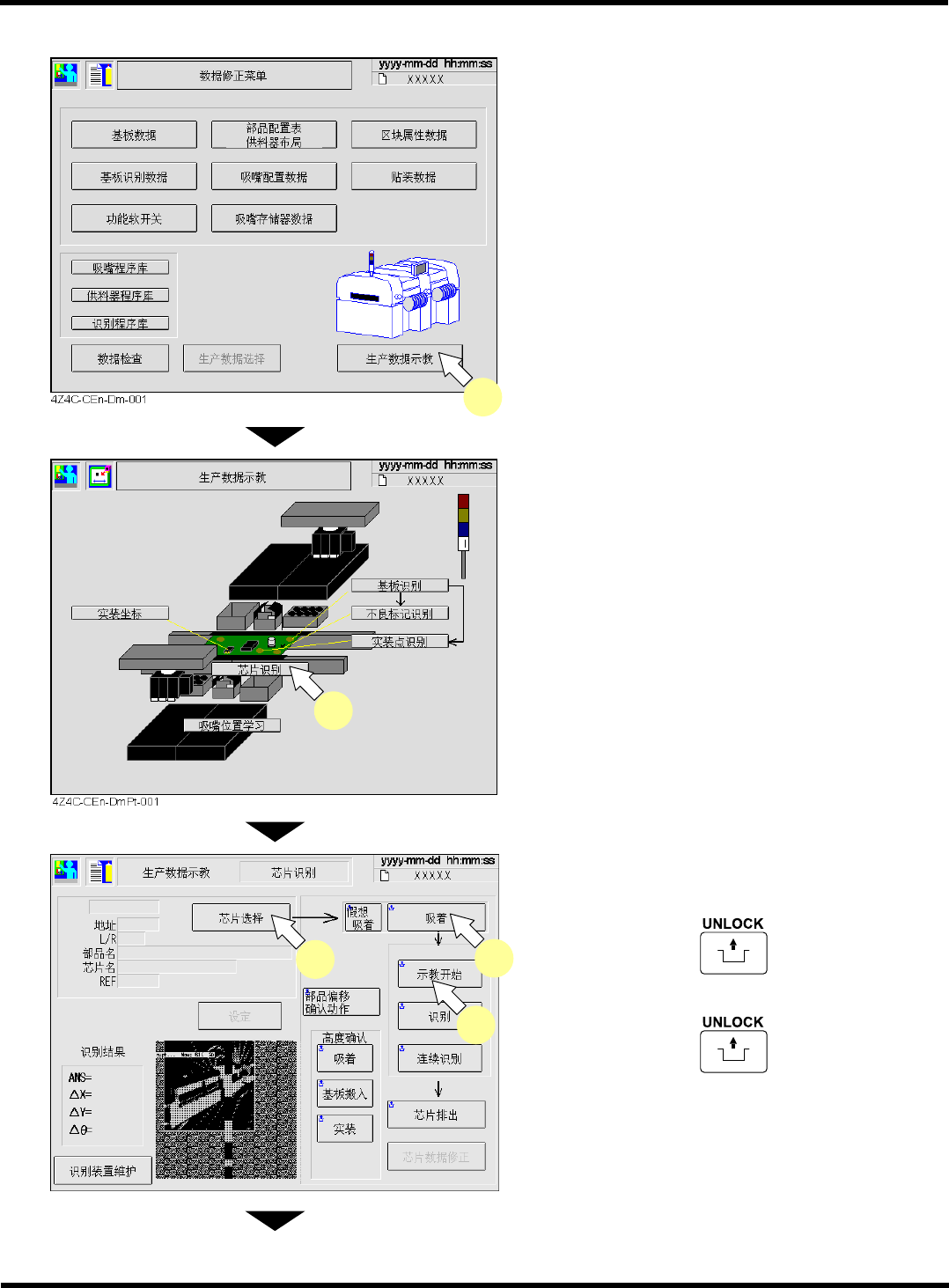

部品中心位置示教
>
1.
在数据修正菜单画面上按
[
生产数据示
教
]
。
2.
按
[
芯片识别
]
。
3.
按
[
芯片选择
]
，选择对象部品。
4.
按操作面板的
+ [
吸着
]
。
5.
按操作面板的
+ [
示教开始
]
。
下一页
HGR40-C-PMB01-A02-01
1
2
EJM4A-Dm-0008
3
4
5
