HGR40 附录 1.5 识别装置维护 附录 1-134 附录 1.5.2 错误画面显示 识别装置存储过去出现 的识别错误，在生产后也可 以确认错误内容。请将其用 于参考对策。 1. 按 [ 错误画面 ] 。 • 将成为错误画面显示模 式。 • 最新的错误图像将被显 示。 2. 搜索要查明原因的错误画面。 • 按按钮 ，切换画面。 : 下一画面 : 上一画面 [ 复位 ] : 清除错误信息 • 以识别装置画面中的 ‘ 芯片编号 ’ 、 …
HGR40
附录
1.5
识别装置维护
附录
1-133
<

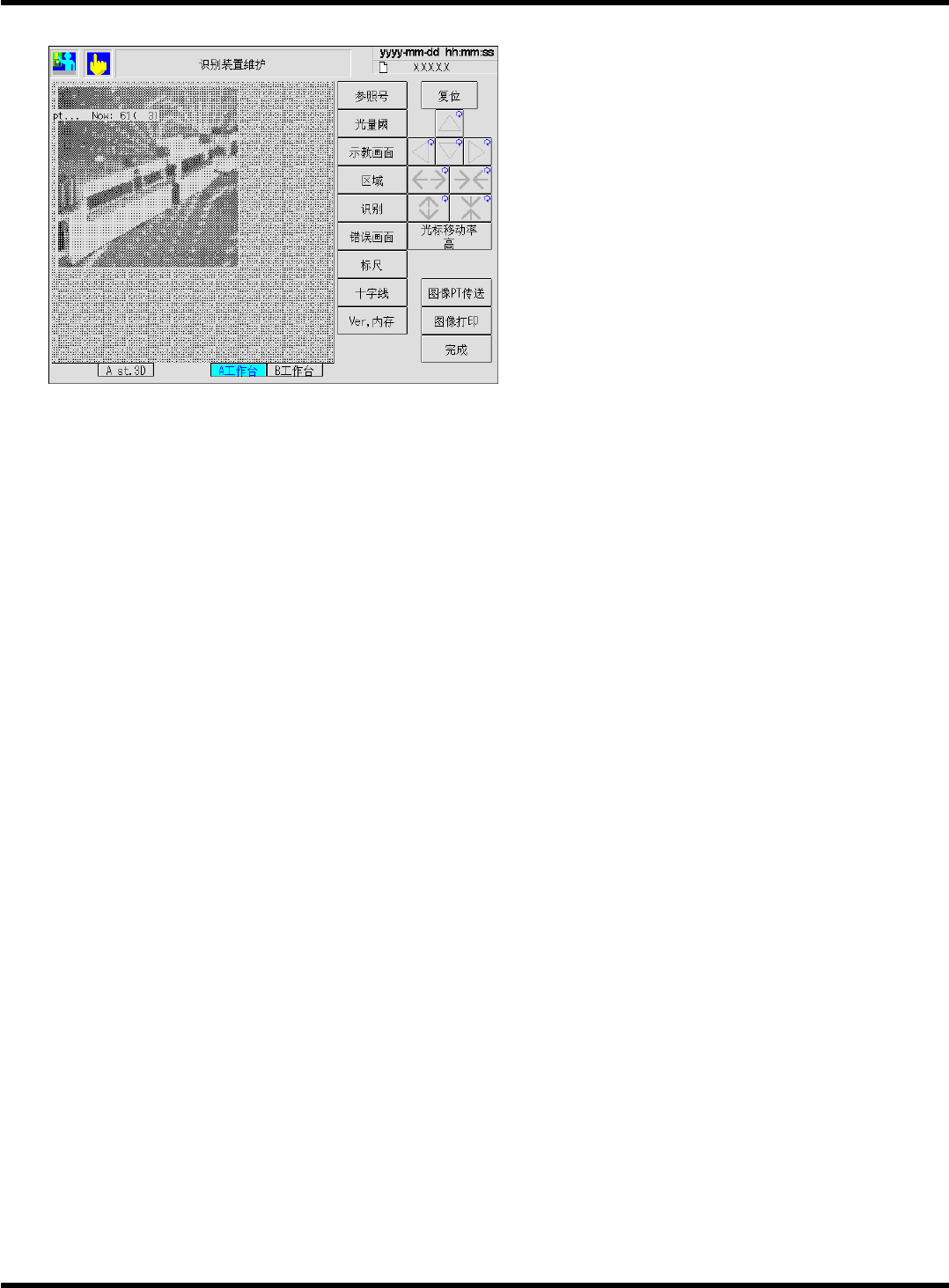

项目内容
>
[
参照号
]
变更参考编号。
[
光量阈
]
变更
2
进制的阈值。
[
示教画面
]
显示当前指定的参考编号的区块匹配示教画面。
[
区域
]
显示方形框。
[
识别
]
进行识别动作。
[
错误画面
]
显示存储的错误画面。
[
标尺
]
显示调整用标尺。
[
十字线
]
显示调整用十字线。
[Ver.
内存
]
显示识别装置的版本。
[
图像打印
]
打印错误画面。
[
图像
PT
传送
]
显示图像选择画面，然后将所选择的识别图像传
送到
PT
。
[A st. 3D] [B st. 3D]
[A
工作台
] [B
工作台
]
切换
3D
传感器和
2D
识别装置。另外，分别显
示每个基台的错误画面。
HGR40-C-PMB01-A03-01
EJM8A-Ma-0002
HGR40
附录
1.5
识别装置维护
附录
1-134
附录

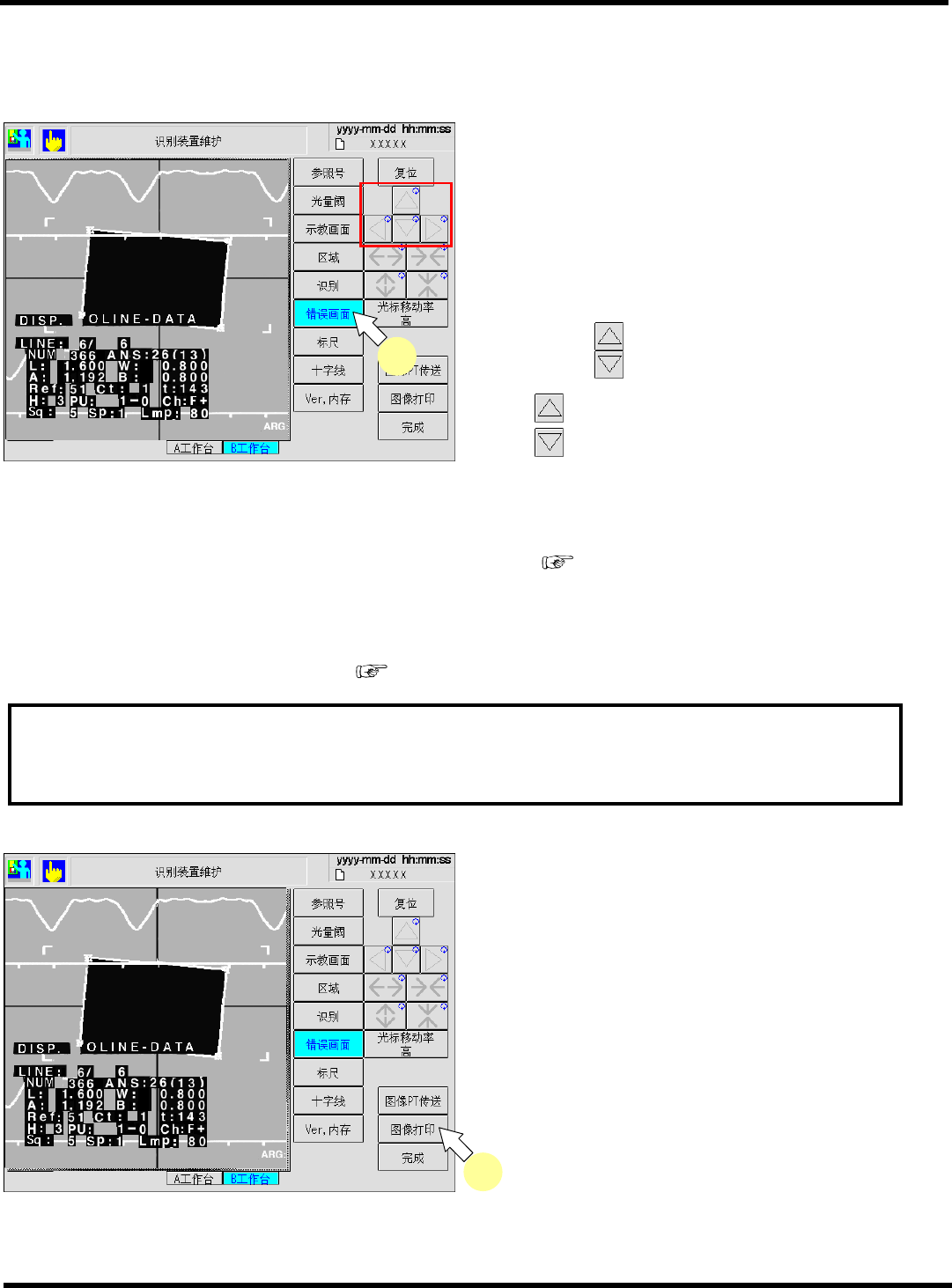

1.5.2
错误画面显示
识别装置存储过去出现的识别错误，在生产后也可以确认错误内容。请将其用于参考对策。
1.
按
[
错误画面
]
。
•
将成为错误画面显示模式。
•
最新的错误图像将被显示。
2.
搜索要查明原因的错误画面。
•
按按钮
，切换画面。
:
下一画面
:
上一画面
[
复位
] :
清除错误信息
•
以识别装置画面中的
‘
芯片编号
’
、
‘
装置编号
’
为
线索来搜索。
(
附录
1.4.2
生产后的识别信息
(
存储功
能
))
根据识别错误画面中的参考编号以及错误编号，检查错误内容。手册中记载有错误内容以及对策，
并根据其采取相应的对策。
(
附录
1.4
轮廓识别错误信息
)
要求
出现原因不明的错误时，请把
打印识别错误画面、
打印芯片数据通过
Fax
或者邮
寄给本公司。另外，可能的话，请邮寄几个部品样品。
3.
按
[
图像打印
]
。
•
要查明原因的错误画面将被打印。
HGR40-C-PMB01-A03-01
EJM8A-Ma-0003
4Z4C-001P
3
EJM8A-Ma-0003
4Z4C-001P
1
HGR40
附录
1.5
识别装置维护
附录
1-135

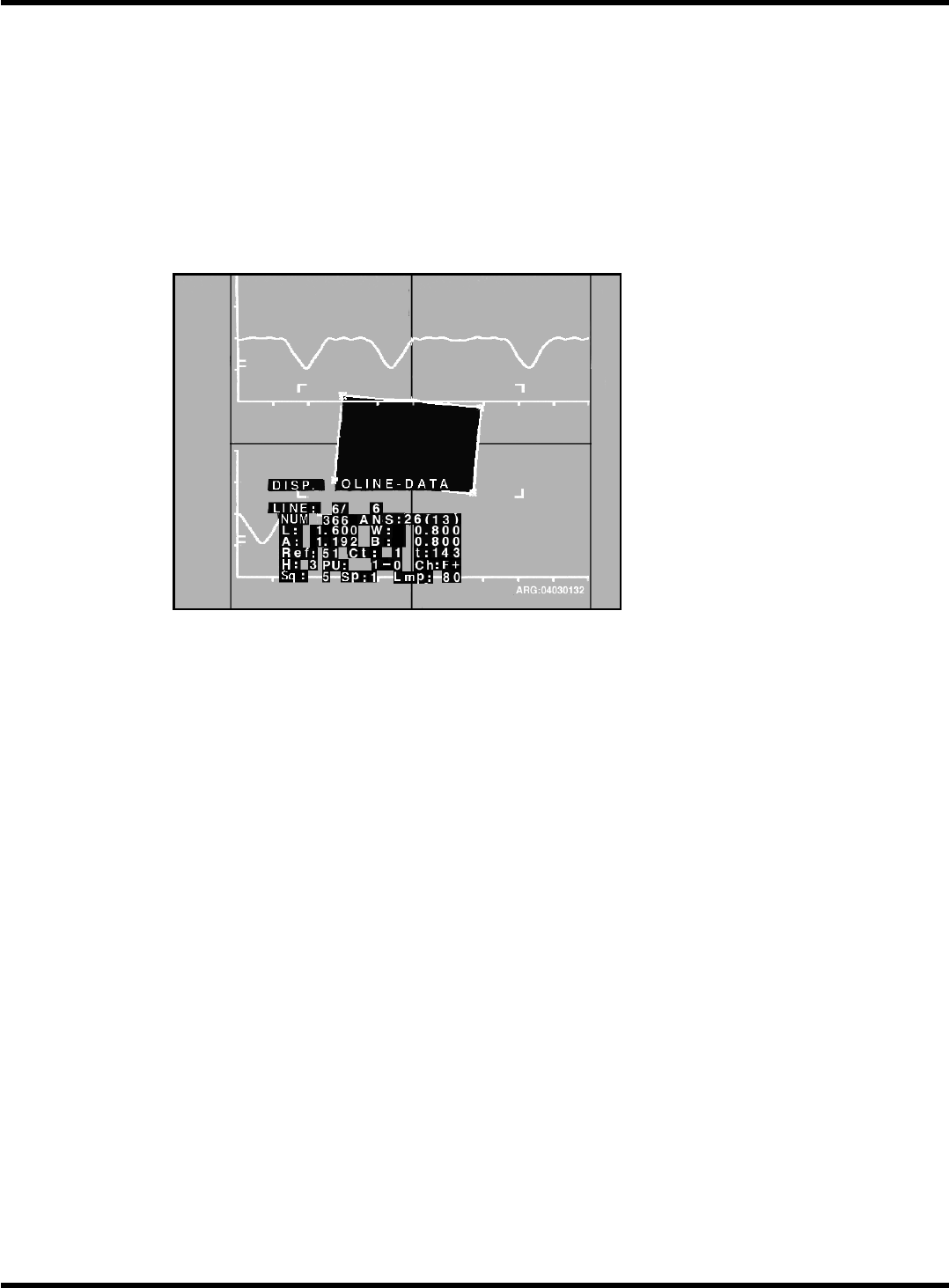

查明原因所需信息
(
轮廓识别
)
为了迅速查明原因，请告知以下信息。
打印识别错误画面
:
1
枚
打印芯片数据
∗
1)
:
1
枚
(
特殊部品
6
枚
)
部品样品
:
几个
∗
1) :
QFP
·
SOP
等包括
“QFP
·
SOP
照相机识别数据
”
、
“QFP
·
SOP
整体识别引线缺信息
”
。
① 识别错误画面
