CM101-D 程序手册 1.6 芯片数据 Pa ge 1- 14 详细芯片数据画面 a. ‘ 吸嘴 ’ 吸嘴名称 b. ‘ 芯片数 ’ 1 卷盘的芯片数 c. ‘ 尺寸 ’ 在外观显示的识别所需 要的芯片尺寸 d. ‘ 最大 ’ 包括引线等在内的物理 芯片的最大尺寸 e. ‘REF ’ 芯片识别参考编号 f. ‘ 调节 ’ 实装时和吸着时的压紧 量 g. ‘ 吸着位置 ’ 通过输入吸着位置的值 ， 可以把吸着 时的位置微调 到任意…
CM101-D
程序手册
1.6
芯片数据
Page 1-13
1.6
芯片数据

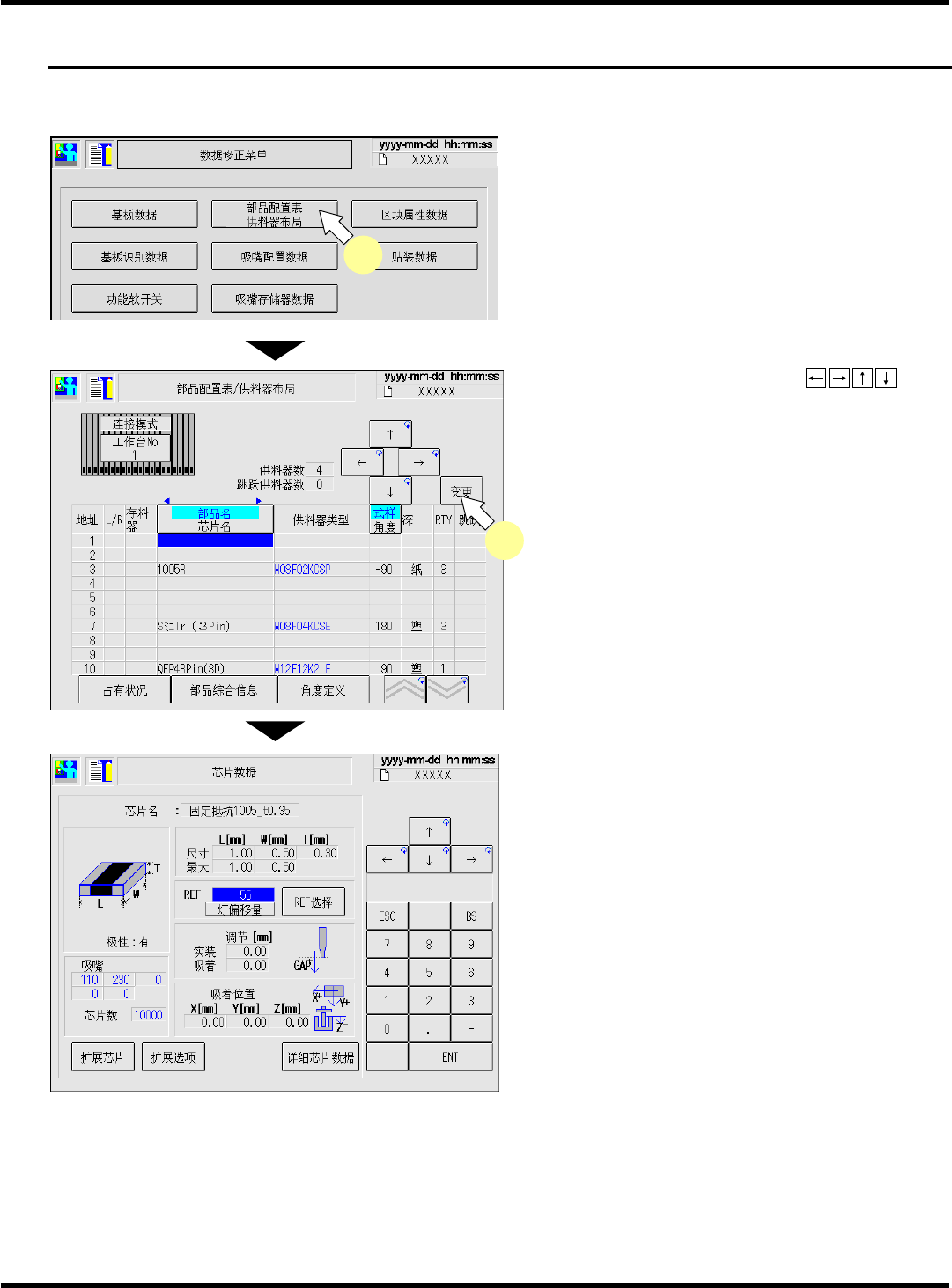

对芯片数据进行确认和修正。
1.
按
[
部品配置表
/
供料器布局
]
。
2.
选择供料器工作台后，使用 把光
标对准要变更的芯片数据的芯片名，并按
[
变更
]
。
•
芯片的数据画面将被显示。
•
关于画面项目的详情，请参照下一页
“
详细芯
片数据画面
”
。
EJM5B-Dm-0070
4Z4C-CEn-Dm-001
1
EJM5B-Dm-0069
2
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.6
芯片数据
Page 1-14

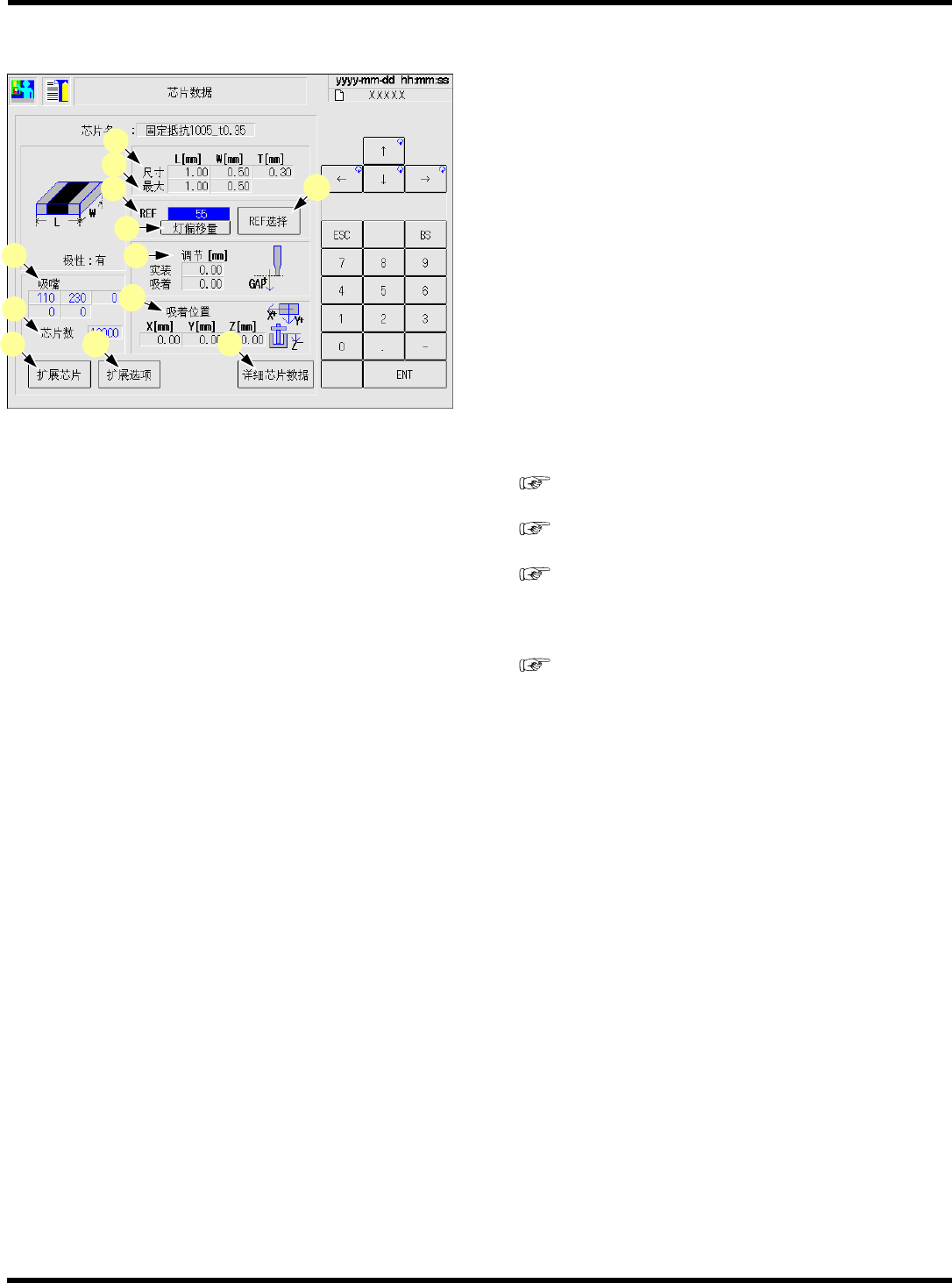

详细芯片数据画面
a.
‘
吸嘴
’
吸嘴名称
b.
‘
芯片数
’
1
卷盘的芯片数
c.
‘
尺寸
’
在外观显示的识别所需要的芯片尺寸
d.
‘
最大
’
包括引线等在内的物理芯片的最大尺寸
e. ‘REF’
芯片识别参考编号
f.
‘
调节
’
实装时和吸着时的压紧量
g.
‘
吸着位置
’
通过输入吸着位置的值，可以把吸着时的位置微调
到任意方向。在元件的中心
(
通常吸着位置
)
有凹凸
不易吸着等时使用。
h.
[
扩展芯片
]
“1.6.1
扩展芯片数据
”
j.
[REF
选择
]
“1.6.2 REF
选择
”
k.
[
灯偏移量
]
“1.6.3
灯偏移量
”
显示个别灯值的设定。
(
未设定个别灯值时，按钮则处于休眠状态。
)
l.
[
详细芯片数据
]
“1.6.4
详细芯片数据
”
∗
如用
[
详细芯片数据
]
输入吸着位置的值，就不更
新生产中的吸着学习值。
(
适用现在的学习值
)
m.
[
扩展选项
]
可变更扩展选项的值。
∗
若是
3D
传感器的
REF
元件，或者是未设定扩展
选项的元件，则不能转移到扩展选项画面。
EJM5B-C-PMC01-A01-00
EJM5B-Dm-0070
b
c
d
e
g
h
m
j
a
f
k
l
CM101-D
程序手册
1.6
芯片数据
Page 1-15

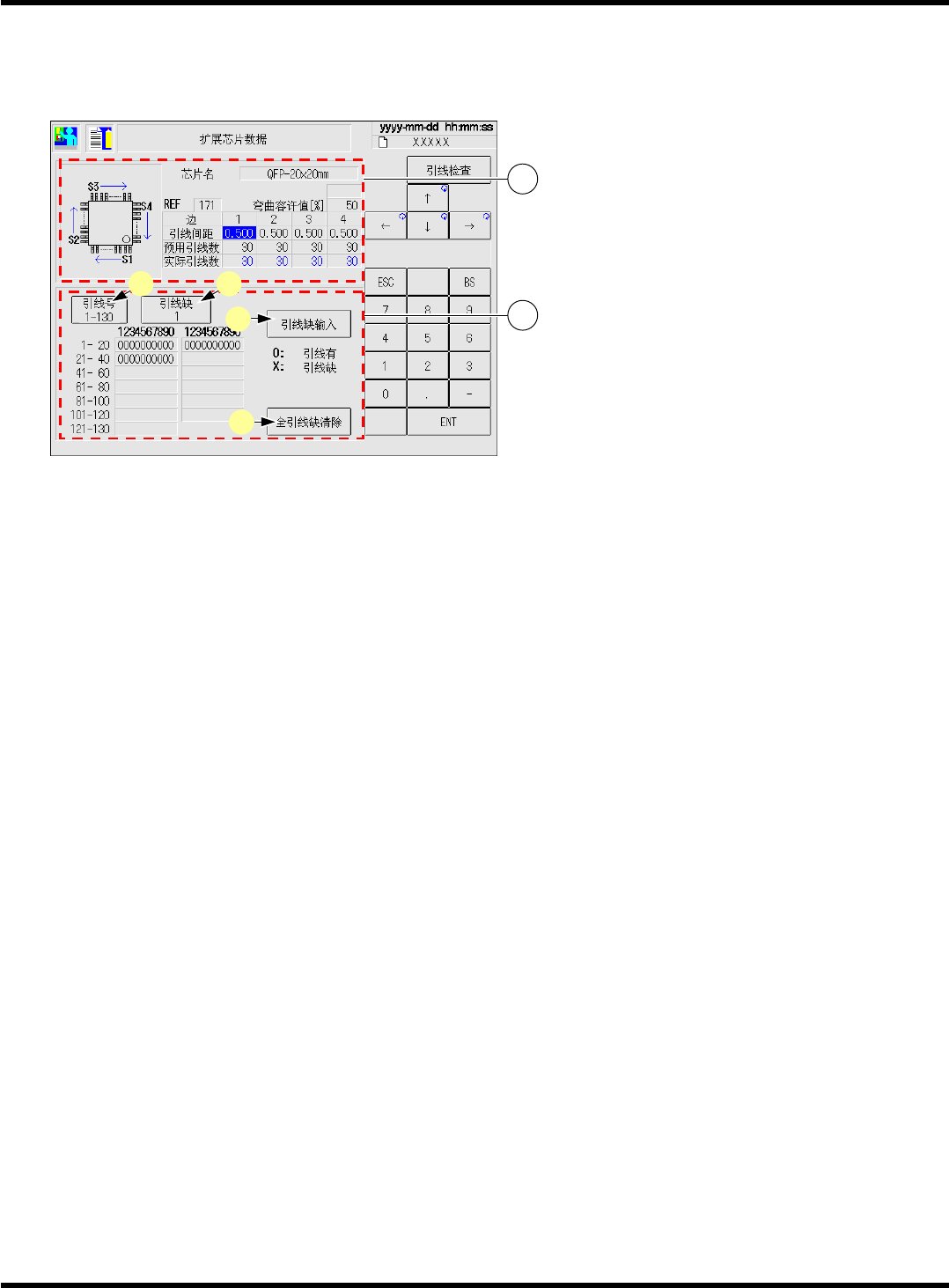

1.6.1
扩展芯片数据
按
[
扩张芯片
]
，可对芯片的引线信息进行确认和修正。
①
包括边的说明图在内的每边的引线间距、引线数数据
②
每边的引线缺数据
a.
[
引线缺
]
选择要显示引线缺数据的一边。
(
每按一次，按
1
→
2
→
3
→
4
→
1
切换
)
b.
[
引线缺输入
]
指定显示的边之引线编号，交替设定引线有和引线缺。
c.
[
全引线缺清除
]
把显示一侧的引线缺的数据全部清除。
d.
[
引线号
1-130]
是引线信息的
1 ~ 130
、
131 ~ 256
的显示切换。
应输入
QFP
的缺省信息的，但此时要确认缺省的是哪一个引线。
由于能设定到
256
为止，因此分为
1-130
、
131-256
别设定。
EJM4A-Dm-0002
1
2
a
b
c
d
