HGR40 附录 1.5 识别装置维护 附录 1-138 3. 按 [ 构成装置更新 ] 。 • 构成装置的更新画面将 被显示。 4. 按下要进行版本升级的识别系统。 [ 识别装置 ] 更新 2D 传感器的系统。 [3D 传感器 ] 更新 3D 传感器的系统。 [3D-CPU] 更新 3D-CPU 的系统。 [3D-FPGA] 更新 3D-FPG A 的系统。 5. 把进行版本升级的识别系统的软盘插入软 驱中。 6. 按 [ 更新开始 …
HGR40
附录
1.5
识别装置维护
附录
1-137
附录
1.5.3
识别装置更新
在这里可以进行识别装置的更新。
将进行版本升级的识别系统从软盘中复制到
RAM
，比较
(
读取检查
)
软盘的系统和
RAM
的系统后，
如果没有问题，写入存储器中。
<
显示说明
>
‘ROM
版本
’
:
当前的识别
ROM
版本
‘
系统版本
’
:
进行上载的识别系统版本
‘
全部区块数
’
:
当前的识别系统容量
‘
传送中区块数
’
:
传送完成后的识别系统容量

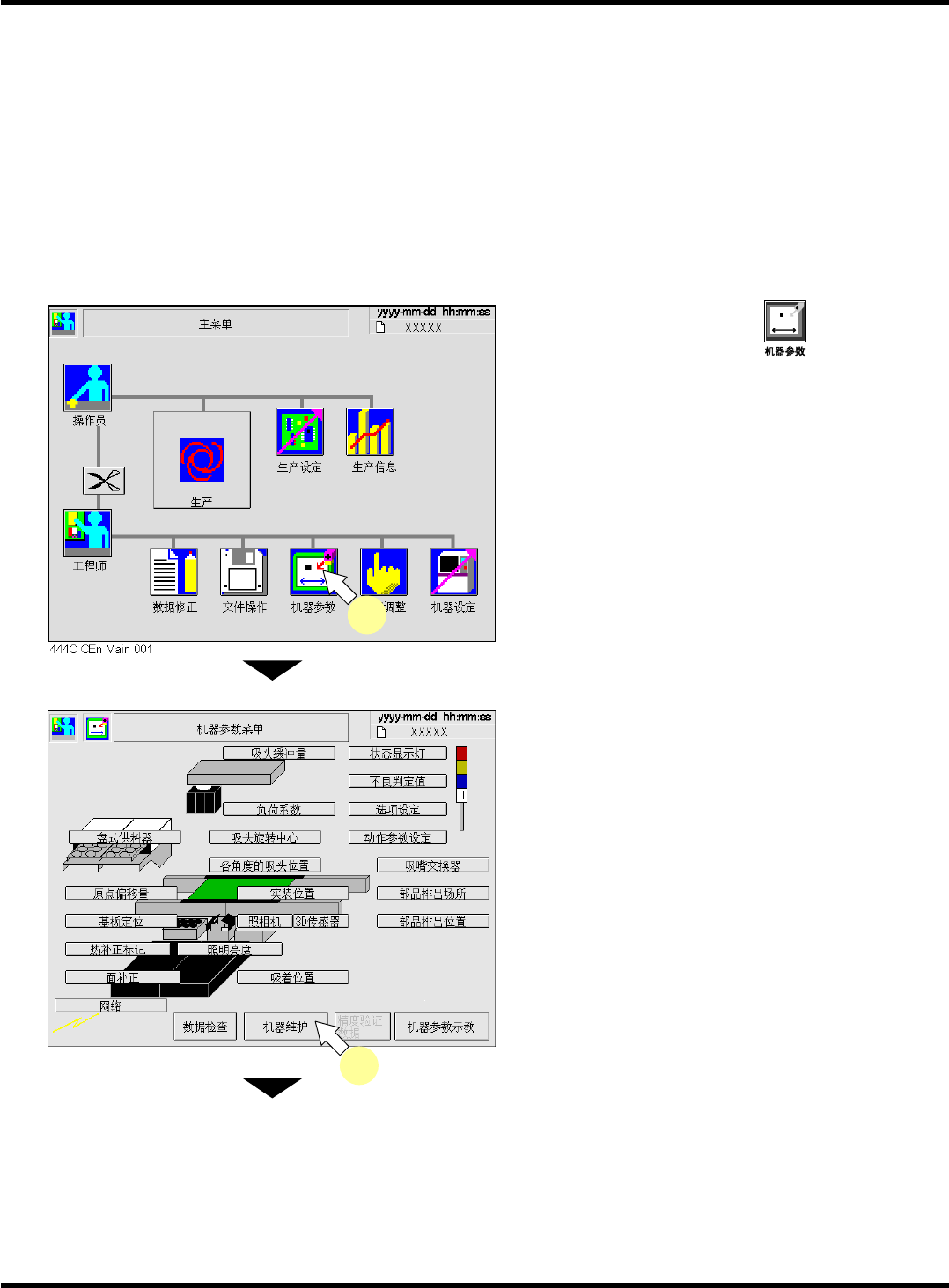

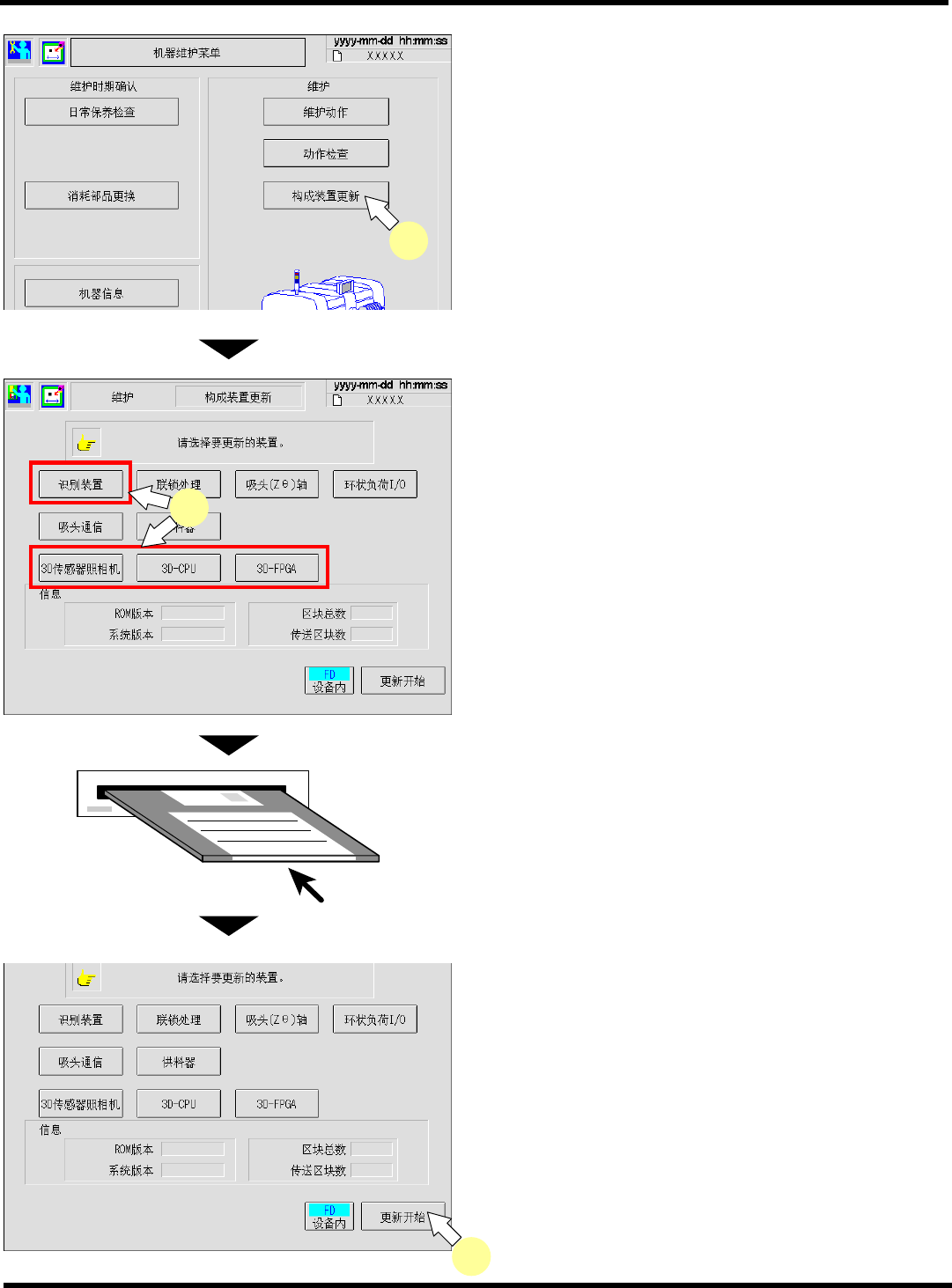

1.
按
<
主菜单
>
画面上的
。
•
机器参数的菜单画面将被显示。
2.
按
[
机器维护
]
。
•
机器维护的菜单画面将被显示。
下一页
HGR40-C-PMB01-A03-01
1
EJM6A-Mp-0124
2
HGR40
附录
1.5
识别装置维护
附录
1-138
3.
按
[
构成装置更新
]
。
•
构成装置的更新画面将被显示。
4.
按下要进行版本升级的识别系统。
[
识别装置
]
更新
2D
传感器的系统。
[3D
传感器
]
更新
3D
传感器的系统。
[3D-CPU]
更新
3D-CPU
的系统。
[3D-FPGA]
更新
3D-FPGA
的系统。
5.
把进行版本升级的识别系统的软盘插入软
驱中。
6.
按
[
更新开始
]
。
•
将开始识别系统的更新。
•
更新顺利结束后，表示更新正常结束的信息将
被显示。
∗
安装顺利结束后，重新启动的信息将被显示。
请重新接通本机的电源。
HGR40-C-PMB01-A03-01
EJM8A-Mp-0057
3
EJM8A-Mp-0058
4
EJM8A-Mp-0058
6
HGR40
附录
1
索引
