CM101-D 程序手册 1.9 区块属性数据 Pa ge 1- 26 1.9 区块属性数据 对区块属性数据进行确 认和修正。 1. 按 [ 区块属性数据 ] 。 • < 区块属性数据 > 画面将被显示。 2. 如果有不良区块标记坐标 (BAD.X, BAD.Y) 需要修正，进行修正。 项目 • BL : 区块 No. • BAD : 不良区块 • ORG.X, Y : 区块原点坐标 • BAD.X, Y : 不良区块标记坐…
CM101-D
程序手册
1.8
吸嘴存储器数据
Page 1-25
1.8
吸嘴存储器数据
显示在吸嘴交换器上设置吸嘴位置的数据。
∗
高速吸头
(12
吸嘴
)
用的吸嘴交换器为选购件。
∗
该画面只能用于参照吸嘴存储器数据的画面。无法进行数据的修正。
有必要修正时，请在
PT
上修正。
1.
按
[
吸嘴存储器数据
]
。
•
<
吸嘴存储器数据
>
画面将被显示。
∗
没有配备吸嘴交换器
(
选购件
)
时，不显示本开
关。
2.
确认数据。
•
画面为高速吸头
(12
吸嘴
)
。
∗
根据吸头的类型不同画面也有所不同，但是不
管每种类型，其步骤都是相同的。
1
EJM5B-Dm-0028
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.9
区块属性数据
Page 1-26

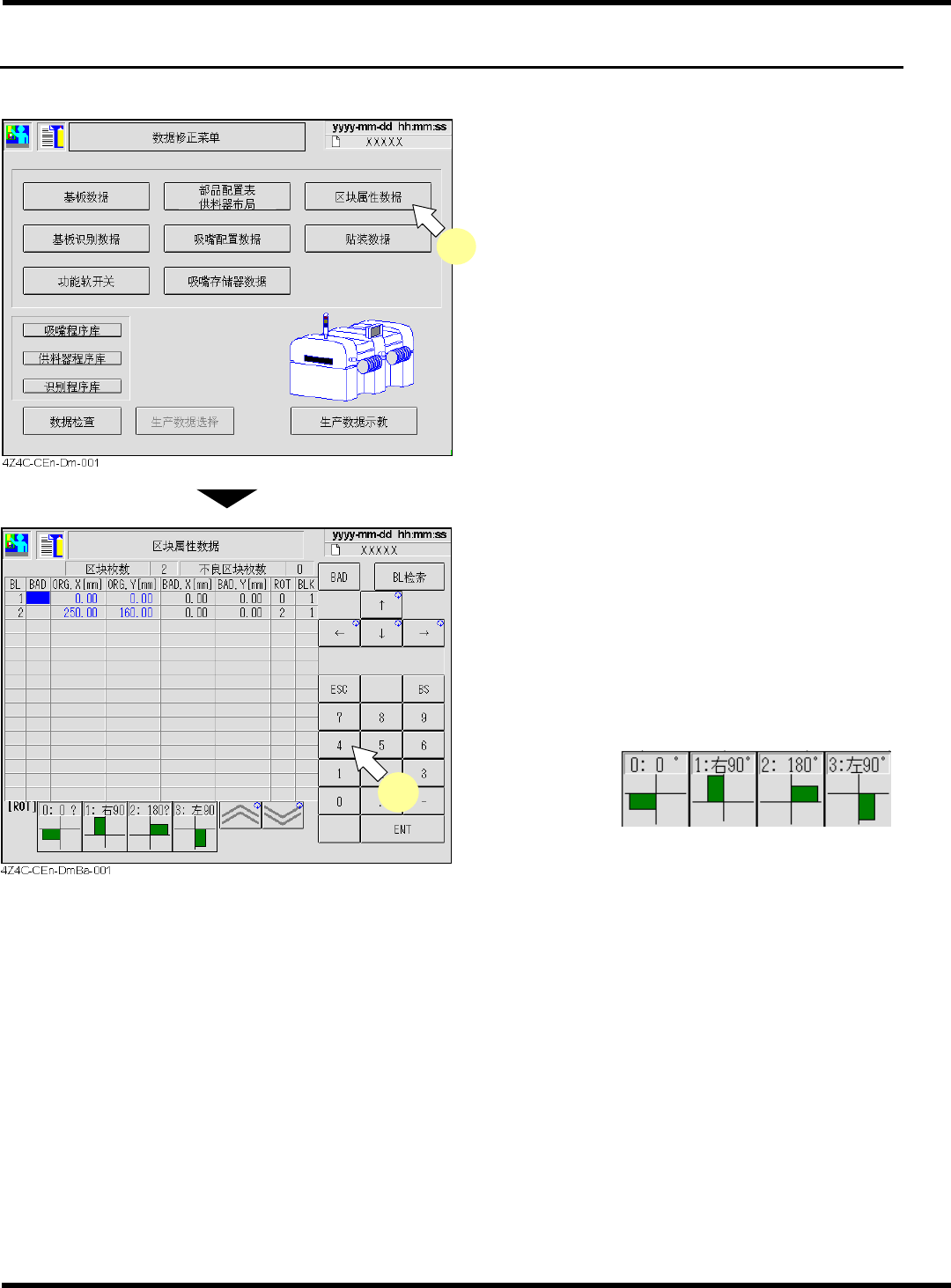

1.9
区块属性数据
对区块属性数据进行确认和修正。
1.
按
[
区块属性数据
]
。
•
<
区块属性数据
>
画面将被显示。
2.
如果有不良区块标记坐标
(BAD.X,
BAD.Y)
需要修正，进行修正。
项目
•
BL :
区块
No.
•
BAD :
不良区块
•
ORG.X, Y :
区块原点坐标
•
BAD.X, Y :
不良区块标记坐标
•
ROT :
区块展开角度编号
•
按
[BL
检索
]
，如输入区块
No.
，光标将向指定
的区块
No.
移动。
1
2
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.10
贴装数据
Page 1-27

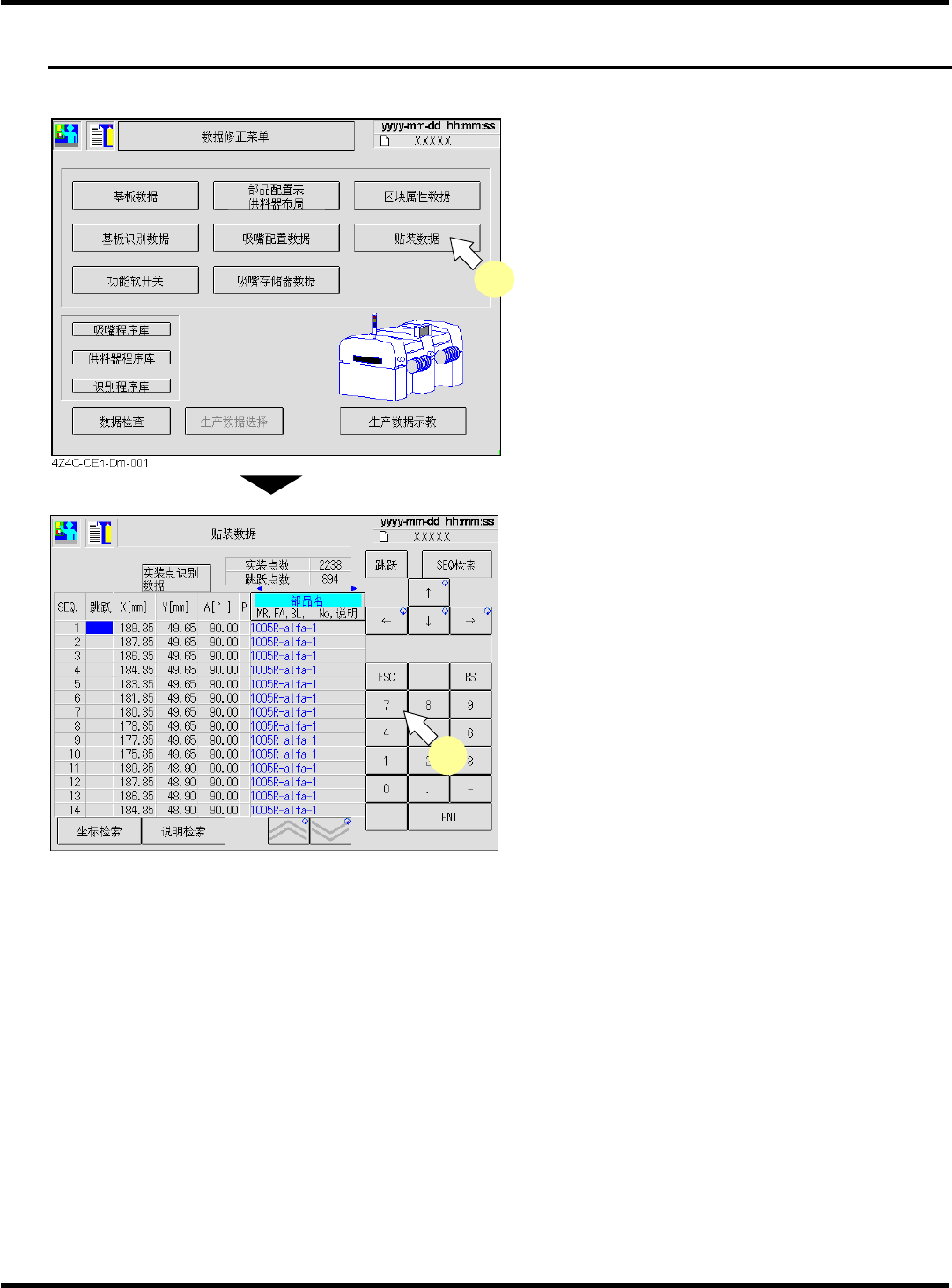

1.10
贴装数据
对贴装数据进行确认和修正。
1.
按
[
贴装数据
]
。
•
<
贴装数据
>
画面将被显示。
2.
如果需要修正，进行
X,Y
坐标、实装角度
的修正。
∗
当多个数据设定为跳过时，按照
‘BAD’
、
‘USKP’
、
‘BSKP’
、
‘MSKP’
的顺序优先显示。
关于画面详情，请参照下一页
“
详细贴装数据
画面
”
。
1
EJM5B-Dm-0029
2
EJM5B-C-PMC01-A01-00
