HGR40 附录 1.3 各种形状输入数 据项目 附录 1-75 6. 长方形 有 1 个矩形形状单独存在 时使用。 < 形状登录示教 > • 圈住要登录的长方形状 整体后设定形状检测区域， 并登录。 • 正常地完成检测形状时 ，被检测出的长方形外形将 被四角框圈住，并在长方形 中央部显示 “ ¯ ” 。 < 注意事项 > • 设定形状检测区域时， 请注意区域内只有 1 个长方形。 ( 形状区域内若有复数长方 形…
HGR40
附录
1.3
各种形状输入数据项目
附录
1-74

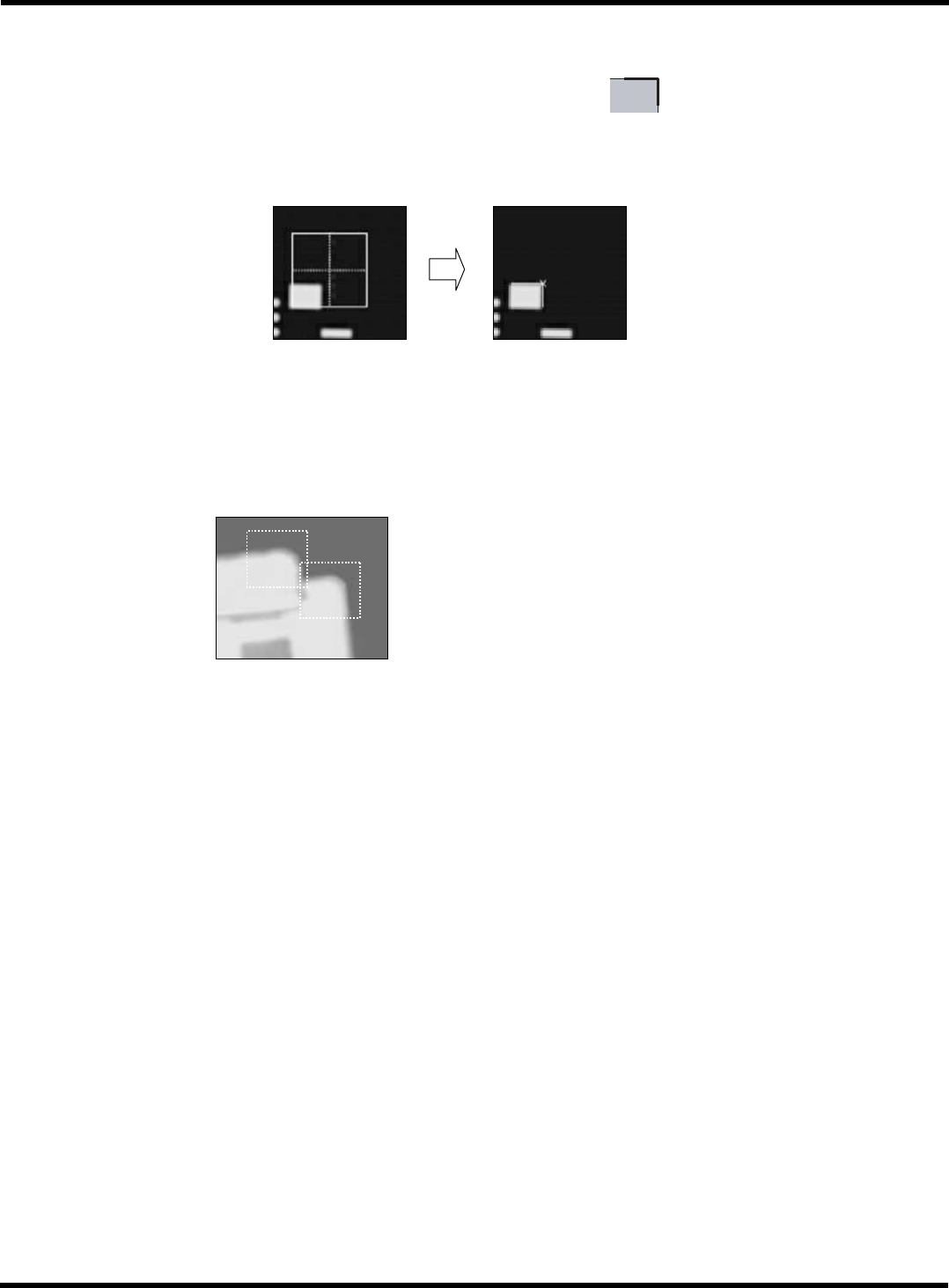

5.
角部
有
2
边正交的角部时使用。
<
形状登录示教
>
•
圈住形成要登录的角部之
2
边后设定形状检测区域，并登录。
•
正常地完成检测形状时，被检测出的角部边显示直线，并在角部显示
“
¯
”
。
<
注意事项
>
•
设定形状检测区域时，请注意区域内只有
1
个要登录的角部。
形状区域内若有复数角部，以图像亮度判定将自动选择亮度差异最大的角部位置。
(
与区域内的
角部位置无关。
)
•
形成角部的边没有正交时，请把各边作为形状
<
线
>
进行复数登录。
<
备注
>
如上图所示分为
2
段带有角部
时，设定区域之内只要
1
个角部
HGR40-C-PMB01-A02-01
HGR40
附录
1.3
各种形状输入数据项目
附录
1-75

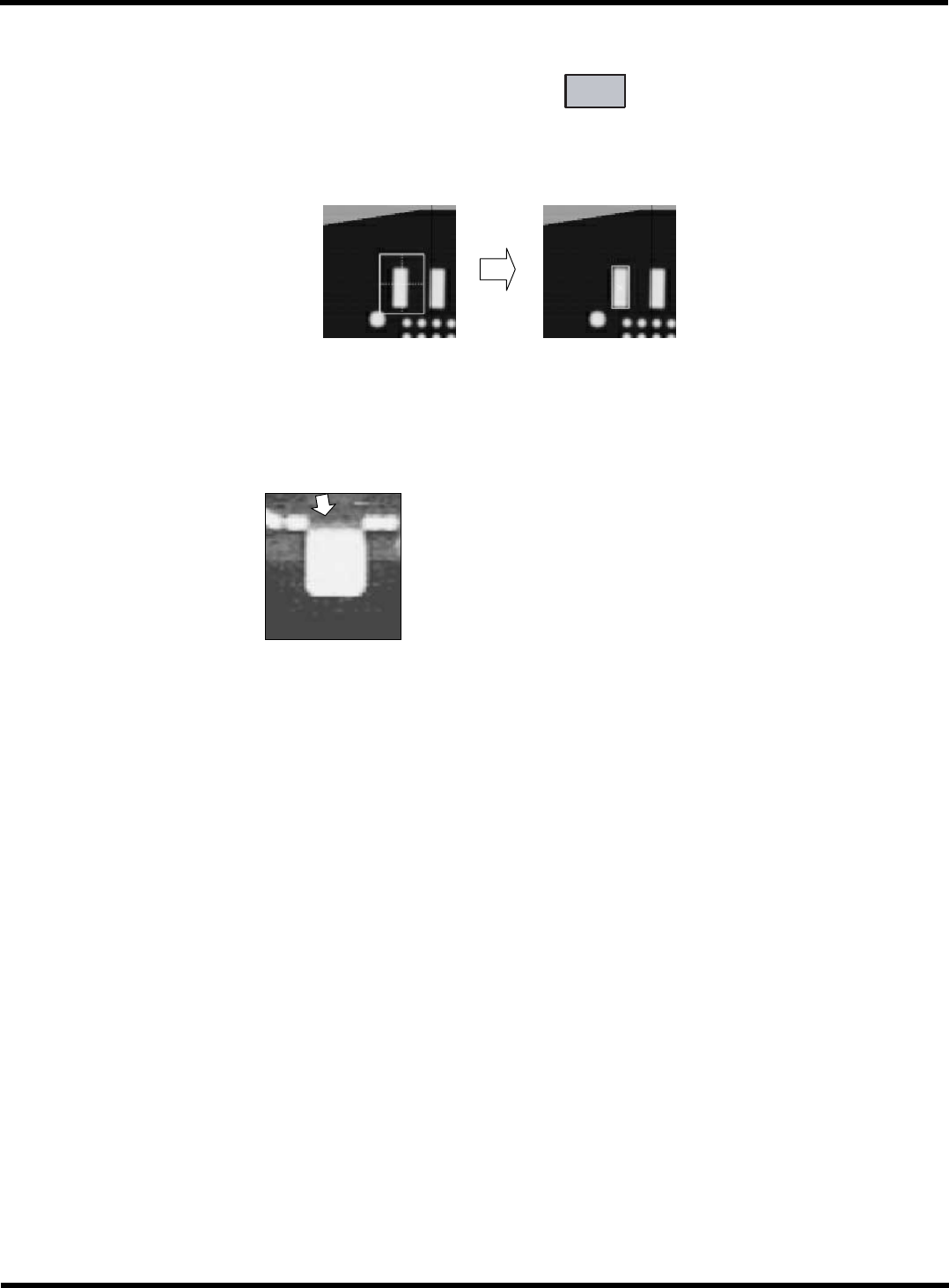

6.
长方形
有
1
个矩形形状单独存在时使用。
<
形状登录示教
>
•
圈住要登录的长方形状整体后设定形状检测区域，并登录。
•
正常地完成检测形状时，被检测出的长方形外形将被四角框圈住，并在长方形中央部显示
“
¯
”
。
<
注意事项
>
•
设定形状检测区域时，请注意区域内只有
1
个长方形。
(
形状区域内若有复数长方形，检测时有
可能把这些长方形看作
1
个连接的长方形。
)
•
长方形
1
边的图像不稳定时
(
比如引线根部
)
，请把其作为形状
<
电极
>
进行对象形状的登录。
<
备注
>
如上图所示
1
边的边缘部
不明确时，将其作为
<
电
极
>
进行登录
HGR40-C-PMB01-A02-01
HGR40
附录
1.3
各种形状输入数据项目
附录
1-76

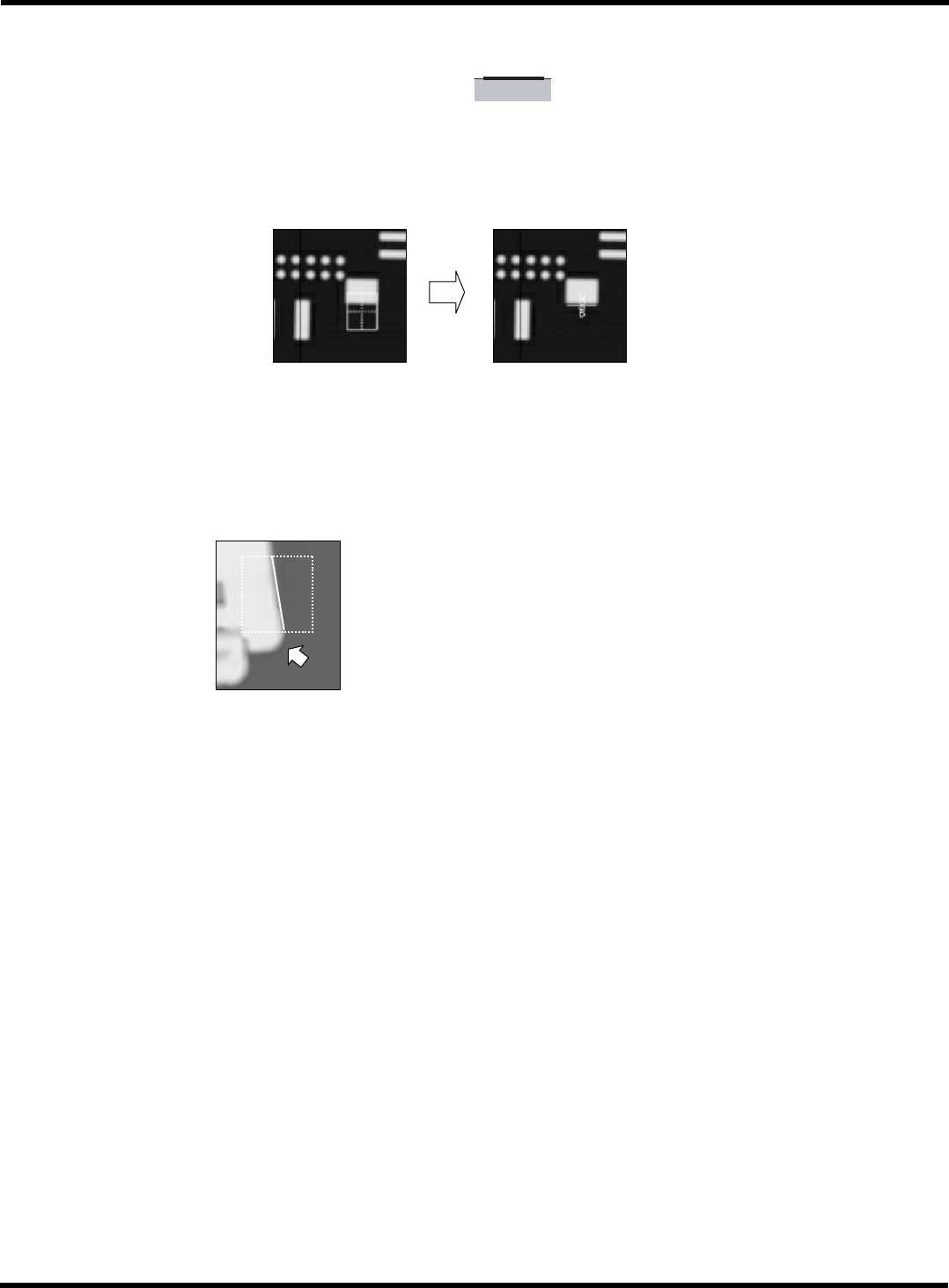

7.
线
有直线形状的线时使用。
<
形状登录示教
>
•
请将形状检测区域设定为包含要登录的线，并进行登录。
•
正常地完成检测形状时，被检测出的线部显示直线，并在线中央部显示
“
¯
”
。
(
线两侧的白色等级
侧将显示
“W”
，黑色等级侧将显示
“B”
。
)
<
注意事项
>
•
设定形状检测区域时，请注意区域内只有
1
个要登录的线部。
区域内若有复数线，以图像亮度判定自动选择亮度差异和长度最大的线位置。
(
与区域内的线无
关。
)
•
线中途上若有弯曲，设定形状区域的位置和尺寸时请注意只把直线部放在区域内。
<
备注
>
如上图所示，线上若有
弯曲，仅登录直线部
HGR40-C-PMB01-A02-01
