CM101-D 程序手册 1.3 基板识别数据 Page 1-6 1.3.2 展开数据 区块识别时， 可以确认由基板识别数 据的识别位置坐标和区块属 性数据的各个区块原点坐标 展开的 全部识别坐标。 1. 按 [ 展开数据 ] 。 ∗ [ 展开数据 ] 只在选择识别模 式的 [ 区块 AB 点 ] 、 [ 区块 ABC 点 ] 、 [ 区块 A 点 ] 中的一项时显示。 1 EJM5B- C-PMC01-A01-0 0
CM101-D
程序手册
1.3
基板识别数据
Page 1-5

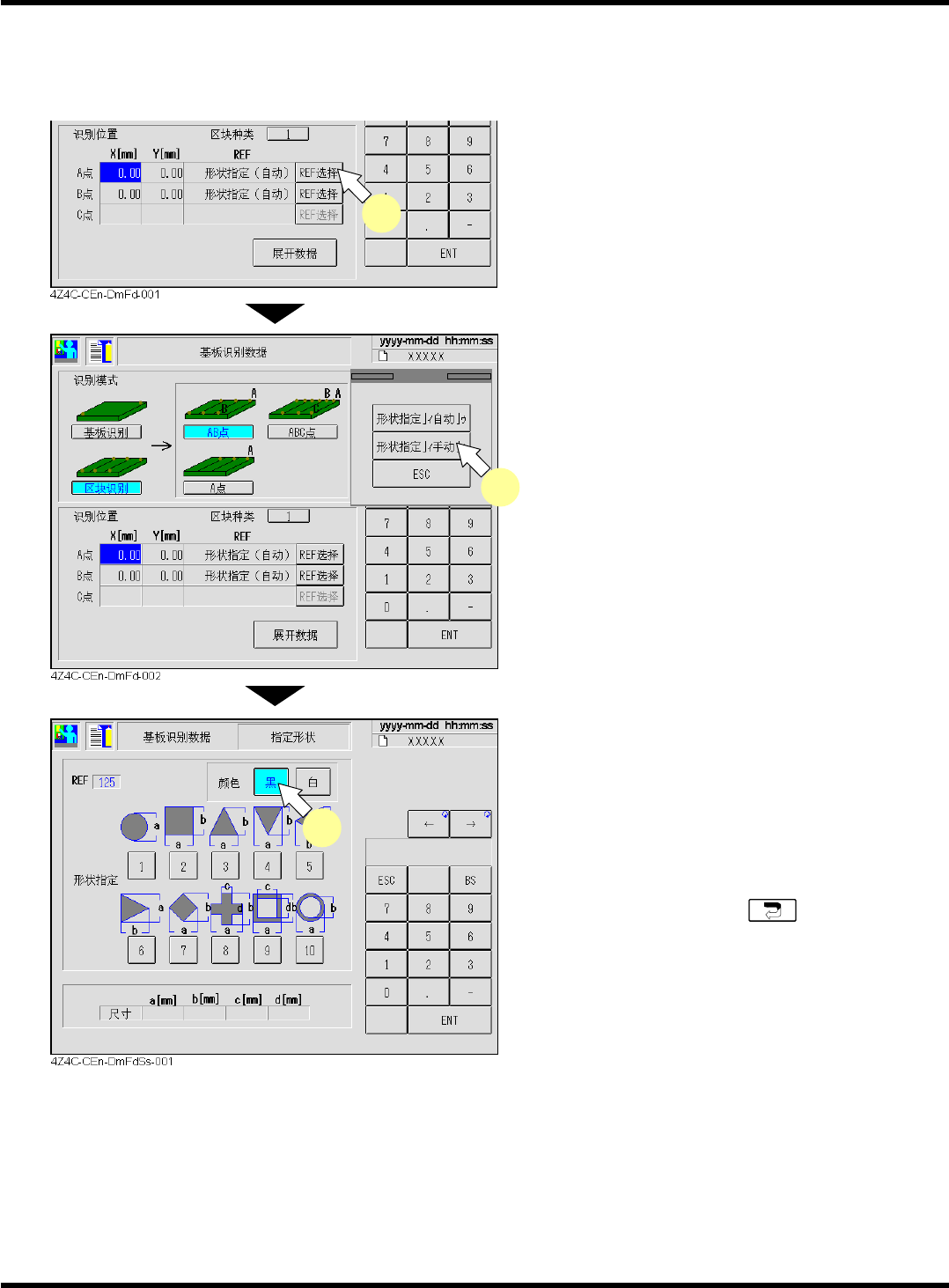

1.3.1 REF
选择
基板识别基本上是通过形状指定进行的，因此只能选择形状指定。
1.
按
[REF
选择
]
。
2.
需变更
REF
种类时，按
[
形状指定
(
自动
)]
或者
[
形状指定
(
手动
)]
。
•
[
形状指定
(
自动
)]
基板识别一般选择此模式。
自动设定相机的照明值。
•
[
形状指定
(
手动
)]
用形状指定
(
自动
)
不能识别时，选择此模式。
操作员手动设定相机的照明值。
∗
中止
REF
的种类变更时，请按
[ESC]
。
3.
需要变更基板识别标记的数据时，请输入。
•
‘
颜色
’
设定在识别时将其形状判断为黑色或者白色。
•
‘
形状指定
’
选择对应形状。
•
‘
尺寸
’
看图输入选择的形状的尺寸。
•
不需要变更时，请按
。
∗
选择
[
基板
AB
点
]
、
[
基板
ABC
点
]
或者
[
区块
AB
点
]
、
[
区块
ABC
点
]
时，也请按照同样的步骤，
设定其它的点。
1
2
3
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.3
基板识别数据
Page 1-6

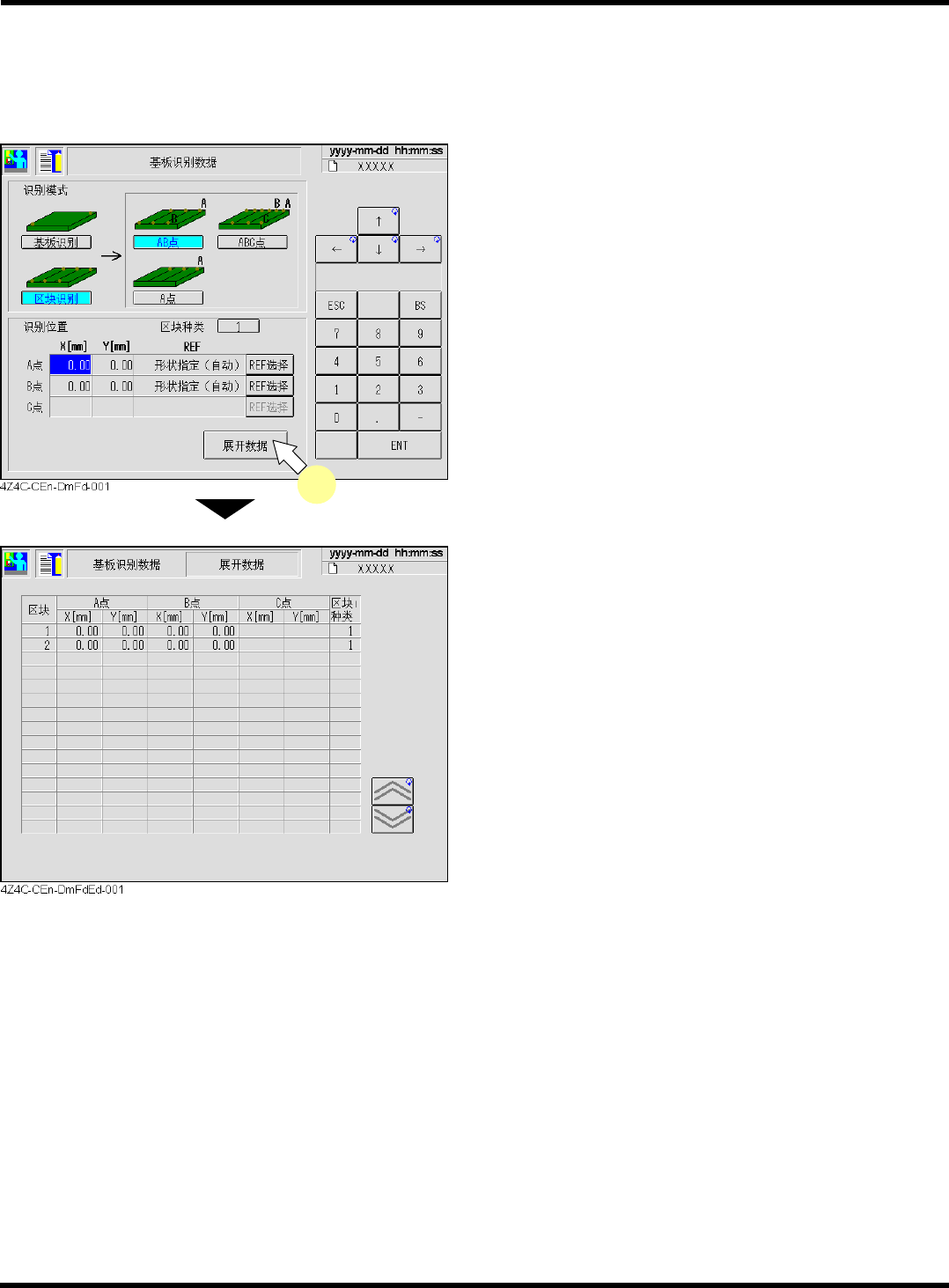

1.3.2
展开数据
区块识别时，可以确认由基板识别数据的识别位置坐标和区块属性数据的各个区块原点坐标展开的
全部识别坐标。
1.
按
[
展开数据
]
。
∗
[
展开数据
]
只在选择识别模式的
[
区块
AB
点
]
、
[
区块
ABC
点
]
、
[
区块
A
点
]
中的一项时显示。
1
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.4
部品配置表
/
供料器布局
Page 1-7

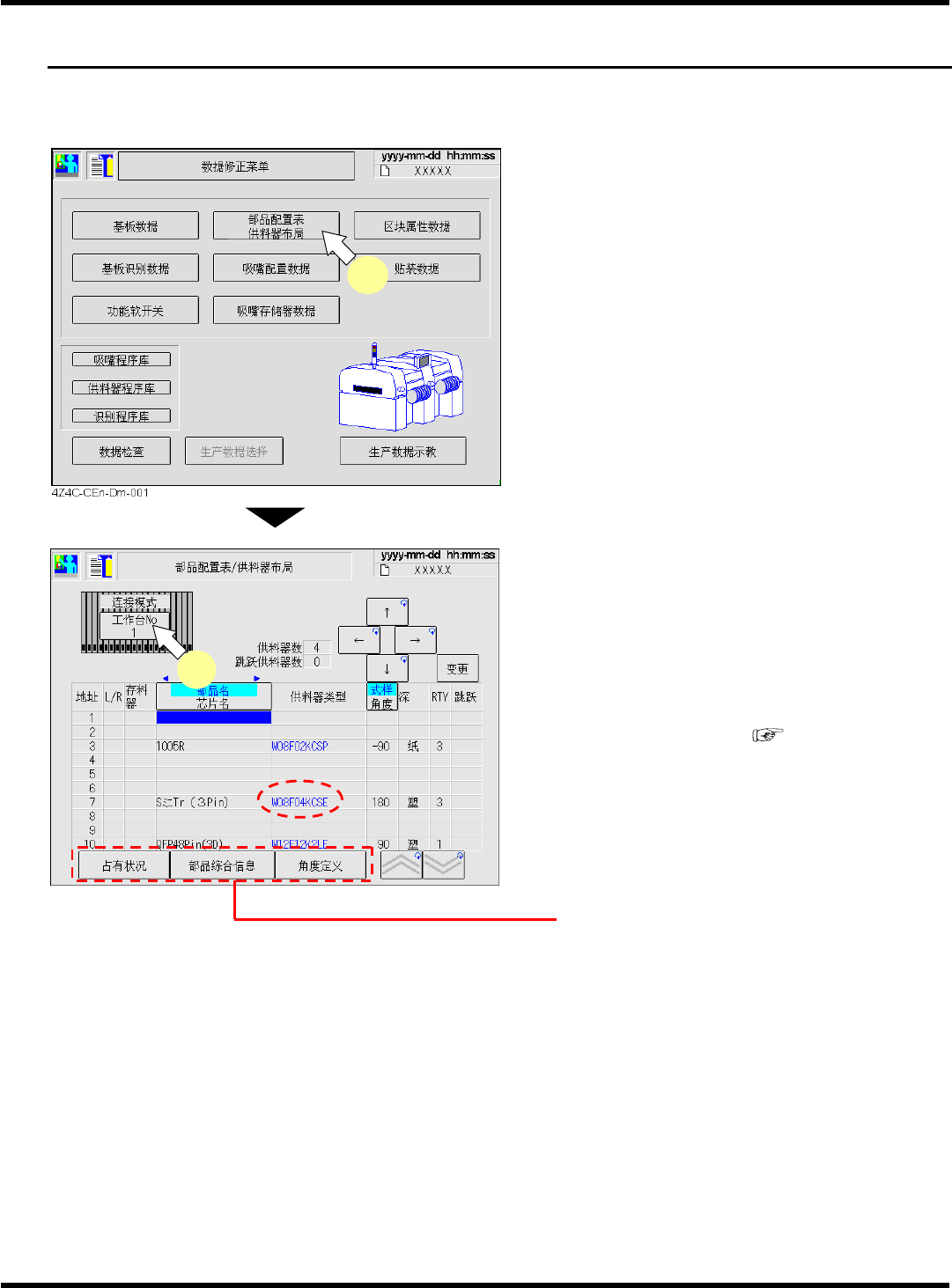

1.4
部品配置表
/
供料器布局
集中显示元件配置表和供料器布局，并可以确认配置在供料器工作台上的供料器状态。也可以对使
用芯片数据进行确认和修正。
1.
按
[
部品配置表
/
供料器布局
]
。
•
元件配置表
/
供料器布局的设定画面将被显示。
2.
选择要确认的供料器工作台。
3.
如果有数据需要修正，进行修正。
•
只能修正式样、角度、深度、
RTY
、跳过、芯
片数据。
∗
芯片数据的修正方法
(
“1.6
芯片数据
”)
∗
从自动运转停止画面启动时，不能变更跳过栏。
请参照
1.4.1 ~ 1.4.3
。
‘
式样
’
可变更式样角度。
‘
角度
’
可变更吸着角度。
‘
深度
’
将光标对准后，每按一次
[
变更
]
，就在
‘
纸
’
→
‘
塑
’
之间交替变更。
‘RTY’
是吸着再试次数的设定。
(
至成为吸着错误而停止的次数
)
将光标对准后，每按一次
[
变更
]
，就在
‘1’
→
‘3’
之间交替变更。
1
EJM5B-Dm-0069
2
EJM5B-C-PMC01-A01-00
