HGR40 附录 1.1 识别方式概要 附录 1-3 附录 1.1.2 新部品的参考选择步骤 编制新部品的数据时，首先调查是否可以进 行轮廓识别 ( 附录 1.2.1 轮廓识别形状 一览 ) ，在 不能识别时请利用区块 匹配。 ∗ 1: 1 个形状有多个参考编 号 (Ref) ，但没有识别算法上的不同。 即使尺寸不同时，通常 也可以设为同一参考编号 (Ref ) 。 HGR40-C-P MB01-A01-00 HGR14-002C
HGR40
附录
1.1
识别方式概要
附录
1-2
1.
附录
1.1
识别方式概要
附录
1.1.1
识别方式的种类
识别装置如表
1-1
所示，根据参考编号，识别装置可以识别
3
种类型。
请根据识别对象进行使用。
名称
参考
特征
对象
1
4
点区块匹配
1 ~ 46
1:
预先进行主图像的示教，并识别与主图像的
偏移量。
2:
需要预先进行主图像的示教。
3:
根据
4
区块的主图像求出位置偏移量
(XY
坐
标
)
、斜度。
·没有登录到附录
1.2.2
参考编号
一览表上的
·新部品等
2
1
点区块匹配
47 ~ 50
1:
预先进行主图像的示教，并识别与主图像的
偏移量。
2:
需要预先进行主图像的示教。
3:
根据
1
区块的主图像求出位置偏移量
(XY
坐
标
)
。不求出斜度。
·基板识别标记
·实装点识别标记
1:
以轮廓上的特征点为基准，求出位置偏移量
(XY
坐标
)
、斜度。
2:
不需要预先进行主图像的示教。
·角形芯片
·微型模
晶体管等
3
轮廓识别
51 ~ 250
3:
每一参考的对象形状是固定不变的。
4:
识别不良时，通过代码能够分析不良要因。
·基板识别标记
·实装点识别标记
等
表
1-1
识别方式
[
轮廓识别的特征
]
1)
根据部品形状固有的特征点
(
角、引线等
)
进行识别。
右图表示方形形状
(
四方形芯片
)
的固有特征点，根据
4
点
(
或者
3
点
)
的
信息求出芯片中心、斜度。
2)
根据芯片数据的
L (
长度
)
、
W (
宽度
)
、
P (
间距
)
等可以判定是否为合格
产品。
判断标准依据参考不同而不同。
(
附录
1.3
各种形状输入数据项目
)
HGR14-001C
图
1-1
轮廓识别的特征
HGR40-C-PMB01-A01-00
HGR40
附录
1.1
识别方式概要
附录
1-3
附录
1.1.2
新部品的参考选择步骤

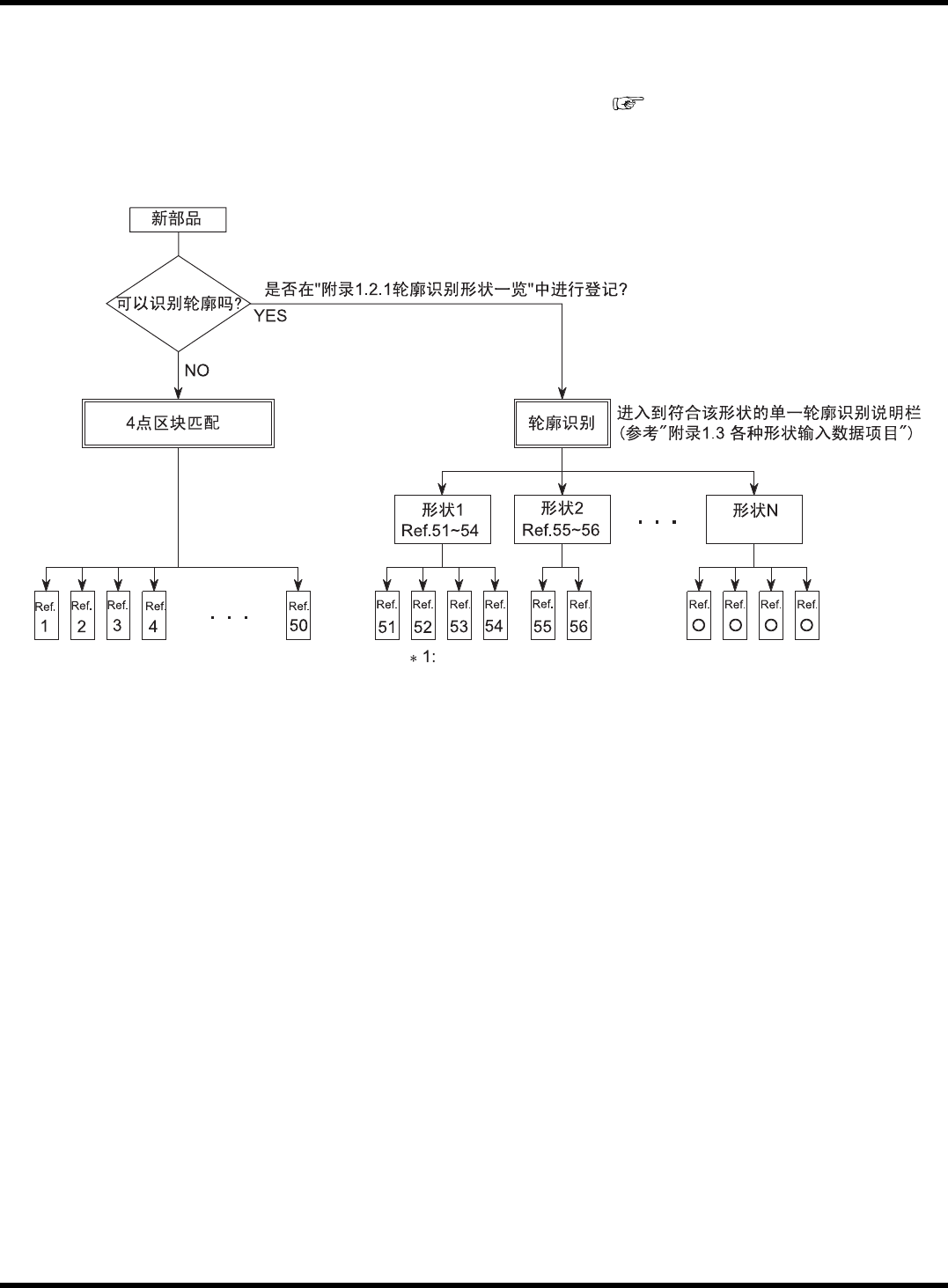

编制新部品的数据时，首先调查是否可以进行轮廓识别
(
附录
1.2.1
轮廓识别形状一览
)
，在
不能识别时请利用区块匹配。
∗
1:
1
个形状有多个参考编号
(Ref)
，但没有识别算法上的不同。
即使尺寸不同时，通常也可以设为同一参考编号
(Ref )
。
HGR40-C-PMB01-A01-00
HGR14-002C
HGR40
附录
1.2
轮廓识别数据编制
附录
1-4
附录
1.2
轮廓识别数据编制
附录
1.2.1
轮廓识别形状一览

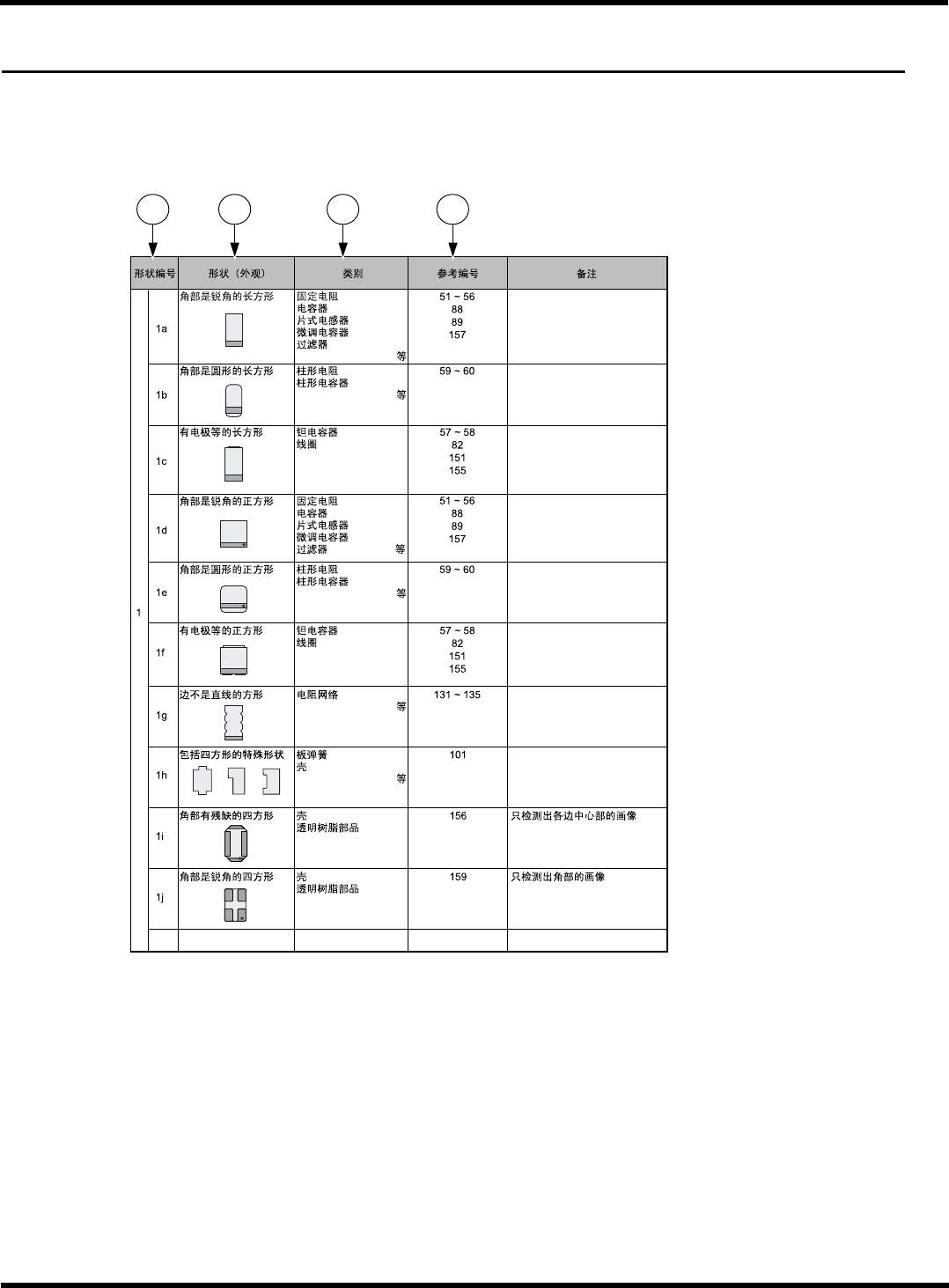

轮廓识别根据形状规定了参考编号。请参阅与各形状相对应的个别项目。轮廓识别形状一览表如图
2-1
所示。
图
2-1
轮廓识别形状一览表的参照示例
① 形状编号
② 对象形状
对象外形形状
③ 类别
(
具体部品
)
符合该形状的部品
指芯片数据程序库的类别。
∗
因
“
类别
”
表示标准的示例，所以有形状特殊而不能识别的部品，也有虽是其它形状能够识别的
部品。
④ 参考编号
HGR40-C-PMB01-A01-00
HGR14-004C
1
2
3 4
