CM101-D 程序手册 1.7 吸嘴配置数据 Pa ge 1- 24 1.7 吸嘴配置数据 可以确认吸头上的吸嘴 配置状况。 ∗ 不能修正数据。需要修 正时，请在 PT 上进行。 1. 按 [ 吸嘴配置数据 ] 。 • < 吸嘴配置数据 > 画面将被显示。 2. 确认数据。 • 画面为高速吸头 (12 吸嘴 ) 。 ∗ 根据吸头的类型不同画 面也有所不同，但是不 管每种类型，其步骤都 是相同的。 1 EJM5B -Dm-0…
CM101-D
程序手册
1.6
芯片数据
Page 1-23

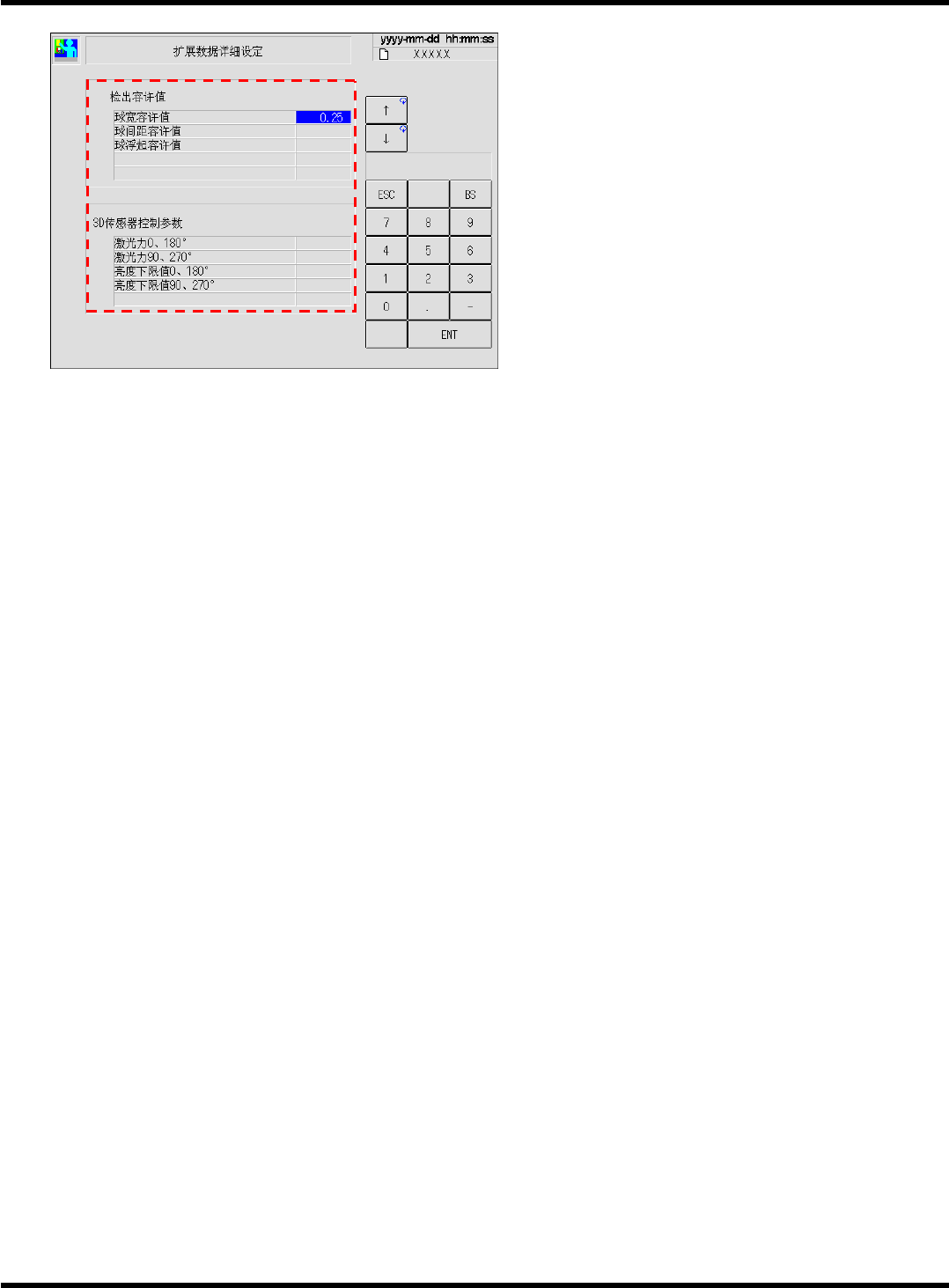

7.
确认
BGA
扩展数据详细内容。
‘
检出容许值
’
•
‘
球宽容许值
’
加强或放松球宽度的检查时设定此值。
•
‘
球间距容许值
’
加强或放松球间距的检查时设定此值。
•
‘
球浮起容许值
’
加强或放松球浮起的检查时设定此值。
‘3D
传感器控制参数
’
•
‘
激光力
0
、
180
°
’
设定获取角度为
0
°
、
180
°
时的激光力。
(0:
规定激光力
/ 1:
激光力弱
)
•
‘
激光力
90
、
270
°
’
设定获取角度为
90
°
、
270
°
时的激光力。
(0:
规定激光力
/ 1:
激光力弱
)
•
‘
亮度下限值
0
、
180
°
’
•
‘
亮度下限值
90
、
270
°
’
设定切断来自对象物的反射激光的阀值。
(0:
规定值
/ 1 ~ 800)
该值越大越要切断弱反射光。
通常设定为
150 ~ 300
左右。
EJM5B-Dm-0055
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.7
吸嘴配置数据
Page 1-24

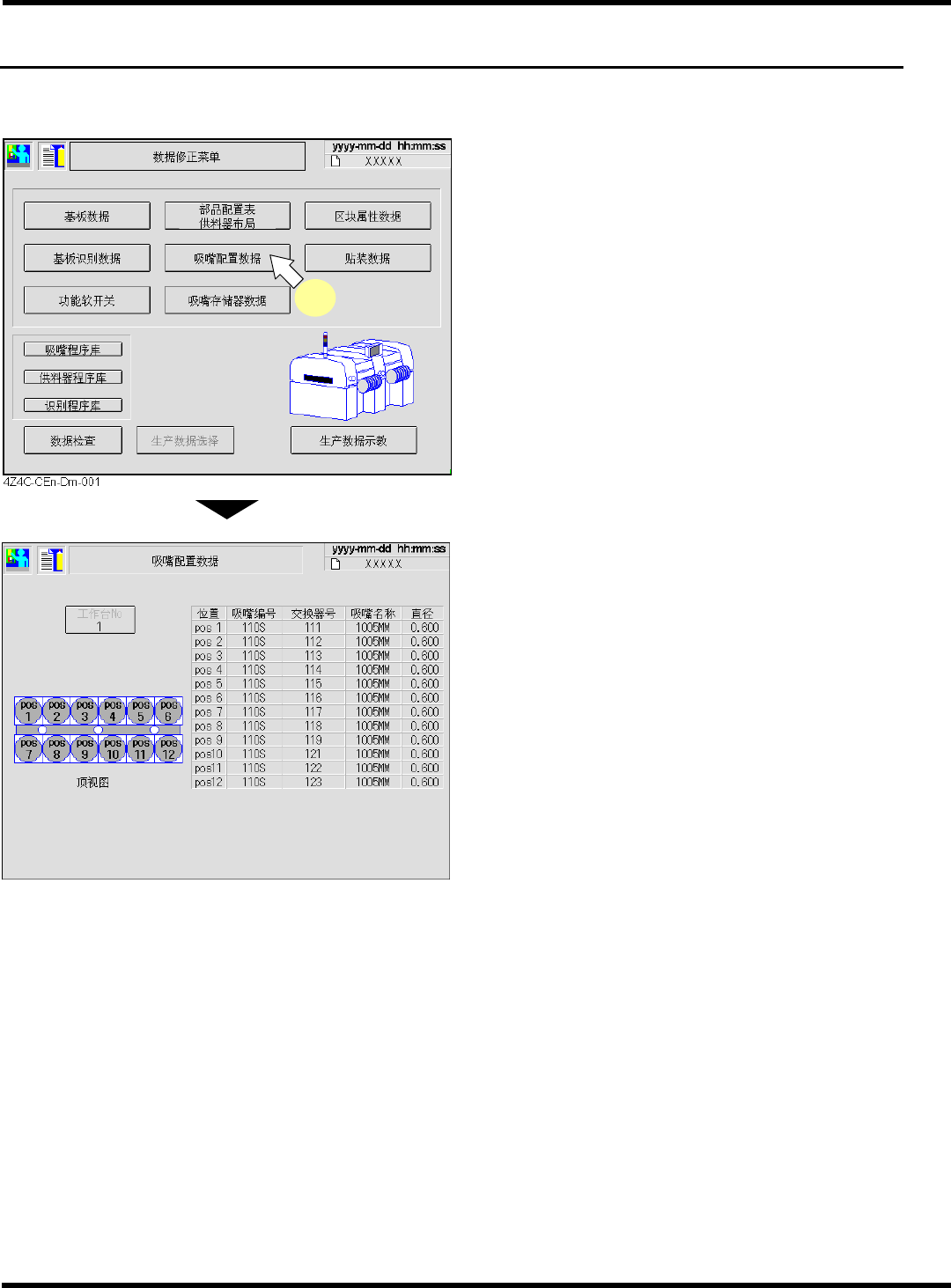

1.7
吸嘴配置数据
可以确认吸头上的吸嘴配置状况。
∗
不能修正数据。需要修正时，请在
PT
上进行。
1.
按
[
吸嘴配置数据
]
。
•
<
吸嘴配置数据
>
画面将被显示。
2.
确认数据。
•
画面为高速吸头
(12
吸嘴
)
。
∗
根据吸头的类型不同画面也有所不同，但是不
管每种类型，其步骤都是相同的。
1
EJM5B-Dm-0027
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.8
吸嘴存储器数据
Page 1-25

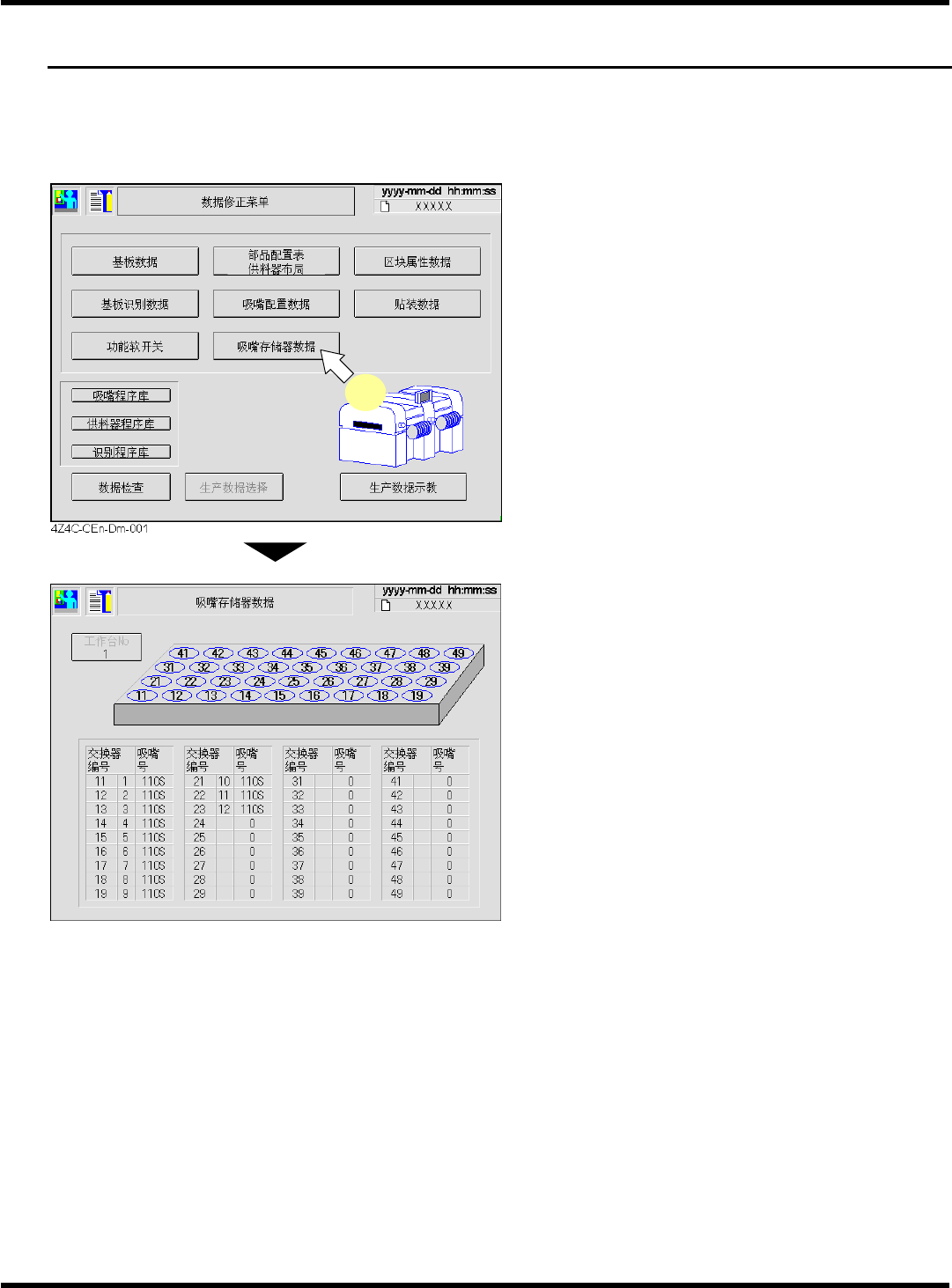

1.8
吸嘴存储器数据
显示在吸嘴交换器上设置吸嘴位置的数据。
∗
高速吸头
(12
吸嘴
)
用的吸嘴交换器为选购件。
∗
该画面只能用于参照吸嘴存储器数据的画面。无法进行数据的修正。
有必要修正时，请在
PT
上修正。
1.
按
[
吸嘴存储器数据
]
。
•
<
吸嘴存储器数据
>
画面将被显示。
∗
没有配备吸嘴交换器
(
选购件
)
时，不显示本开
关。
2.
确认数据。
•
画面为高速吸头
(12
吸嘴
)
。
∗
根据吸头的类型不同画面也有所不同，但是不
管每种类型，其步骤都是相同的。
1
EJM5B-Dm-0028
EJM5B-C-PMC01-A01-00
