1.3
基板识别数据
Page 1-4
1.3
基板识别数据
对基板识别数据进行确认。
∗
PT
侧功能软开关的基板识别设为
OFF
时，不能进入。
1.
按
[

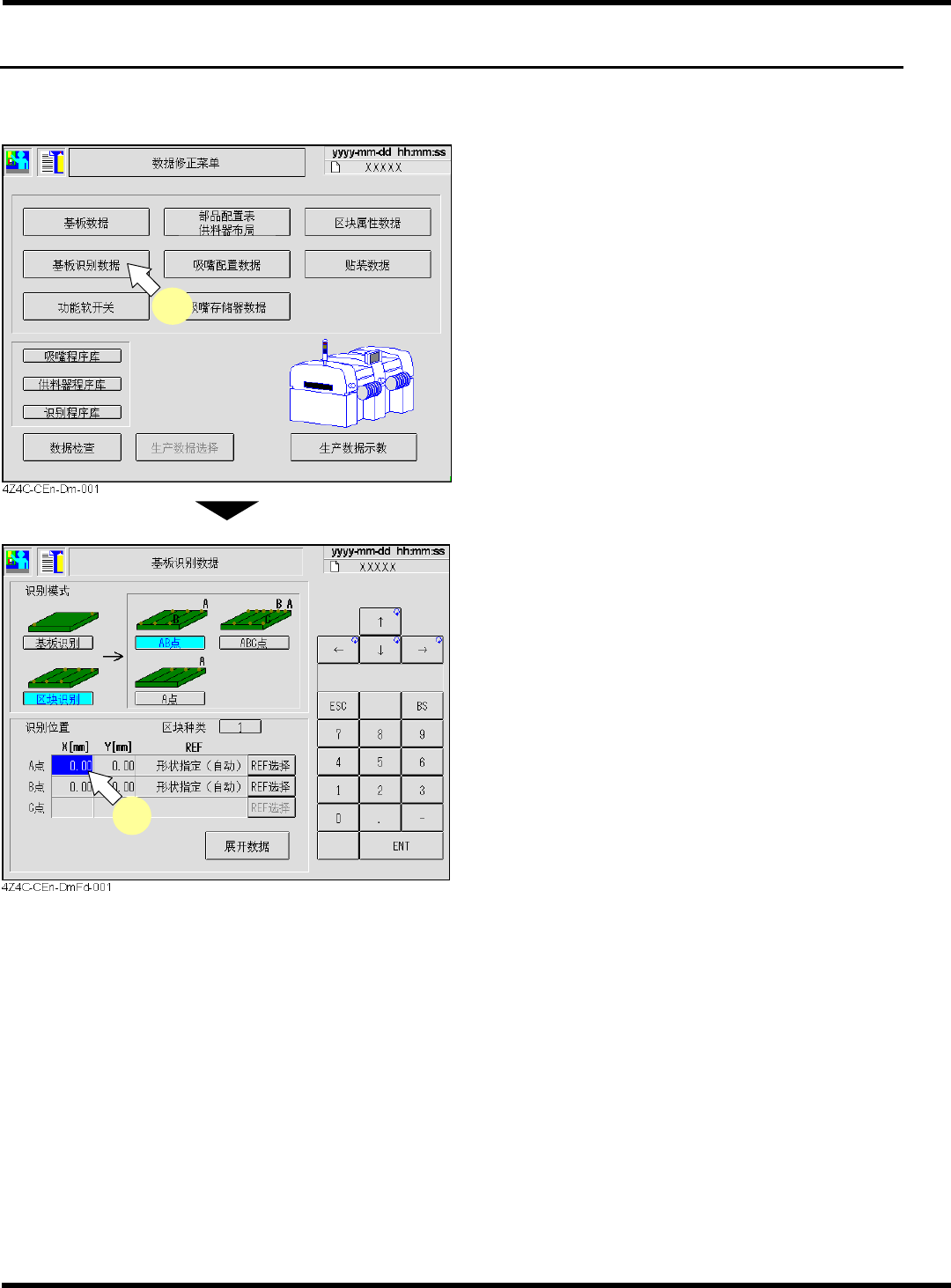

基板识别数据
]
。
•
基板识别数据的设定画面将被显示。
2.
如果有数据需要修正，进行修正。
•
可修正识别模式、识别位置
(
坐标、
REF
种类
)
。
‘
识别模式
’
模式不同，识别点数也不同。
‘
识别位置
’
可设定识别标记坐标和
REF
种类。
[REF
选择
]
请参照
“1.3.1 REF
选择
”
。
[
展开数据
]
请参照
“1.3.2
展开数据
”
。
2
1
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.3
基板识别数据
Page 1-5
1.3.1 REF
选择
基板识别基本上是通过形状指定进行的，因此只能选择形状指定。
1.
按
[REF
选择
]
。
2.
需变更
REF
种类时，按
[
形状指定
(
自动
)]
或者
[
形状指定
(
手动
)]
。
•
[
形状指定
(
自动
)]
基板识别一般选择此模式。
自动设定相机的照明值。
•
[
形状指定
(
手动
)]
用形状指定
(
自动
)
不能识别时，选择此模式。
操作员手动设定相机的照明值。
∗
中止
REF
的种类变更时，请按
[ESC]
。
3.
需要变更基板识别标记的数据时，请输入。
•
‘
颜色
’
设定在识别时将其形状判断为黑色或者白色。
•
‘
形状指定
’
选择对应形状。
•
‘
尺寸
’
看图输入选择的形状的尺寸。
•
不需要变更时，请按
。
∗
选择
[
基板
AB
点
]
、
[
基板
ABC
点
]
或者
[
区块
AB
点
]
、
[
区块
ABC
点
]
时，也请按照同样的步骤，
设定其它的点。
1
2
3
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.3
基板识别数据
Page 1-6
1.3.2
展开数据
区块识别时，可以确认由基板识别数据的识别位置坐标和区块属性数据的各个区块原点坐标展开的
全部识别坐标。
1.
按
[
展开数据
]
。
∗
[
展开数据
]
只在选择识别模式的
[
区块
AB
点
]
、
[
区块
ABC
点
]
、
[
区块
A
点
]
中的一项时显示。
1
