CM101-D 程序手册 1.4 部品配置表 / 供料器布局 Page 1-8 ‘ 跳跃 ’ (USKP) 将光标对准后，每按一 次 [ 变更 ] ，就在跳过的 ON 和 OFF 之间变更。 [ ] 元件名在 20 文字以上时， 按 ，显示 20 文字以后的文 字。 另外，按 ，返回到最前面的 20 文字。 ‘ 供料器类型 ’ 是使用供料器及编带的 种类。名称按如下所示方法 进行命名。 W F K 编带种类 L: 大卷盘 S…
CM101-D
程序手册
1.4
部品配置表
/
供料器布局
Page 1-7
1.4
部品配置表
/
供料器布局
集中显示元件配置表和供料器布局，并可以确认配置在供料器工作台上的供料器状态。也可以对使
用芯片数据进行确认和修正。
1.
按
[
部品配置表
/
供料器布局
]
。
•
元件配置表
/
供料器布局的设定画面将被显示。
2.
选择要确认的供料器工作台。
3.
如果有数据需要修正，进行修正。
•
只能修正式样、角度、深度、
RTY
、跳过、芯
片数据。
∗
芯片数据的修正方法
(
“1.6
芯片数据
”)
∗
从自动运转停止画面启动时，不能变更跳过栏。
请参照
1.4.1 ~ 1.4.3
。
‘
式样
’
可变更式样角度。
‘
角度
’
可变更吸着角度。
‘
深度
’
将光标对准后，每按一次
[
变更
]
，就在
‘
纸
’
→
‘
塑
’
之间交替变更。
‘RTY’
是吸着再试次数的设定。
(
至成为吸着错误而停止的次数
)
将光标对准后，每按一次
[
变更
]
，就在
‘1’
→
‘3’
之间交替变更。
1
EJM5B-Dm-0069
2
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.4
部品配置表
/
供料器布局
Page 1-8
‘
跳跃
’ (USKP)
将光标对准后，每按一次
[
变更
]
，就在跳过的
ON
和
OFF
之间变更。
[ ]
元件名在
20
文字以上时，按
，显示
20
文字以后的文字。
另外，按
，返回到最前面的
20
文字。
‘
供料器类型
’
是使用供料器及编带的种类。名称按如下所示方法进行命名。
W F K
编带种类
L:
大卷盘
S:
小卷盘
E:
塑编带
P:
纸编带
D:
深槽类型
U:
极深槽类型
供料器种类
供料器的进給间距
(mm)
供料器宽度
(mm)
例
) W72F40K5LED
时
供料器宽度
: 72 mm
供料器的进給间距
: 40 mm
供料器种类
: 5
编带种类
:
大卷盘、塑编带、深槽类型
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.4
部品配置表
/
供料器布局
Page 1-9

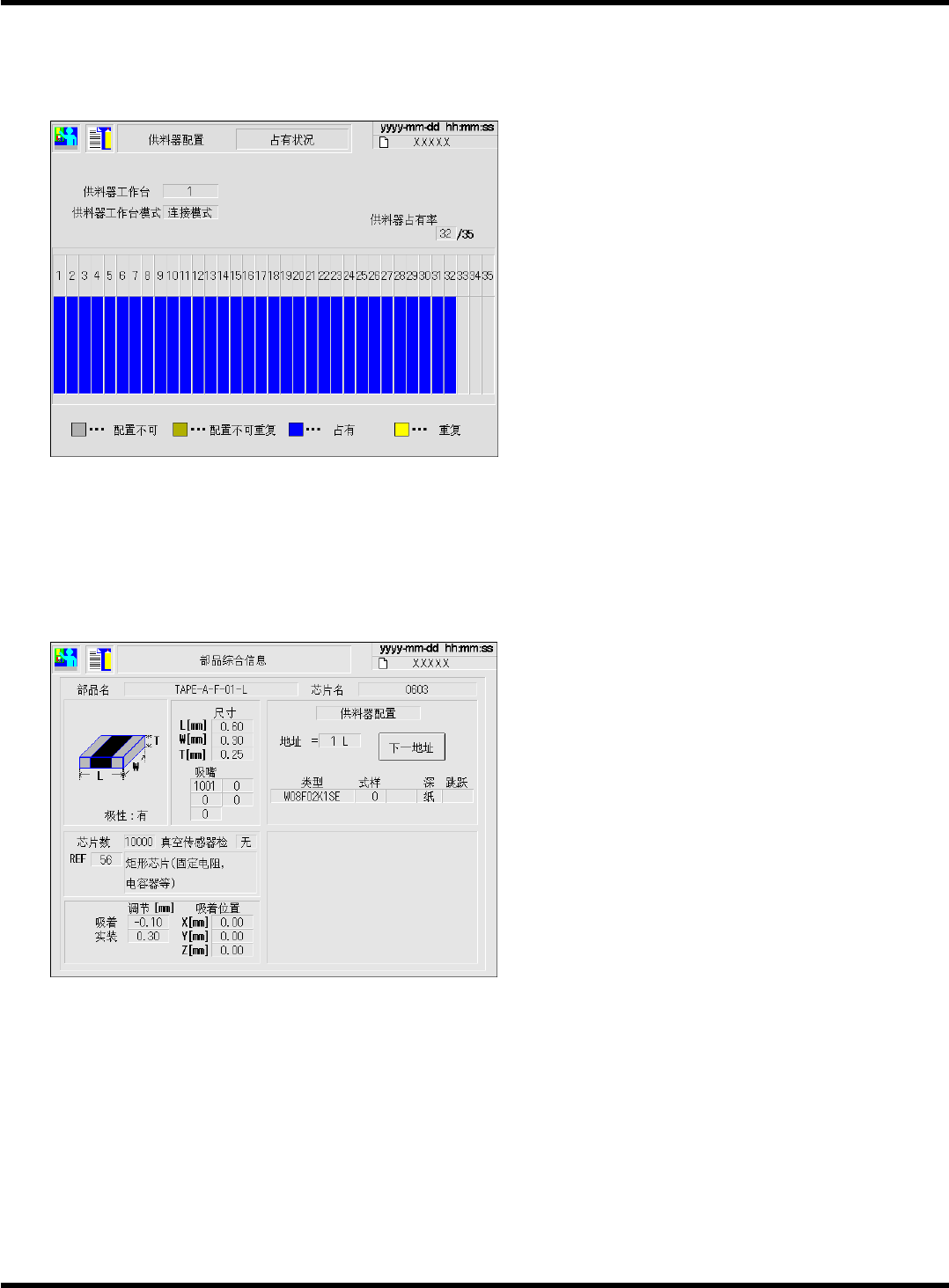

1.4.1
占有状况
可以确认供料器工作台的物理占有状况。
1.
按
<
部品配置表
/
供料器布局
>
画面的
[
占有状况
]
。
•
显示占有供料器工作台的数量。
•
包括
1
个供料器占有多个间距在内，用蓝色显
示占有部分。如果设定了供料器不能被设置的
数据，用黄色显示。
1.4.2
部品综合信息
显示包括芯片数据、扩展芯片数据
(
只限该芯片
)
在内的综合元件信息。
1.
在
<
部品配置表
/
供料器布局
>
画面上选择
芯片名后，按
[
部品综合信息
]
。
•
按
[
下一地址
]
，把同一元件设定到供料器布局
时，以
1
个为单位显示下一地址。
EJM5B-Dm-0001
EJM8A-Dm-0006
