HGR40
附录
1.3
各种形状输入数据项目
附录
1-47
<

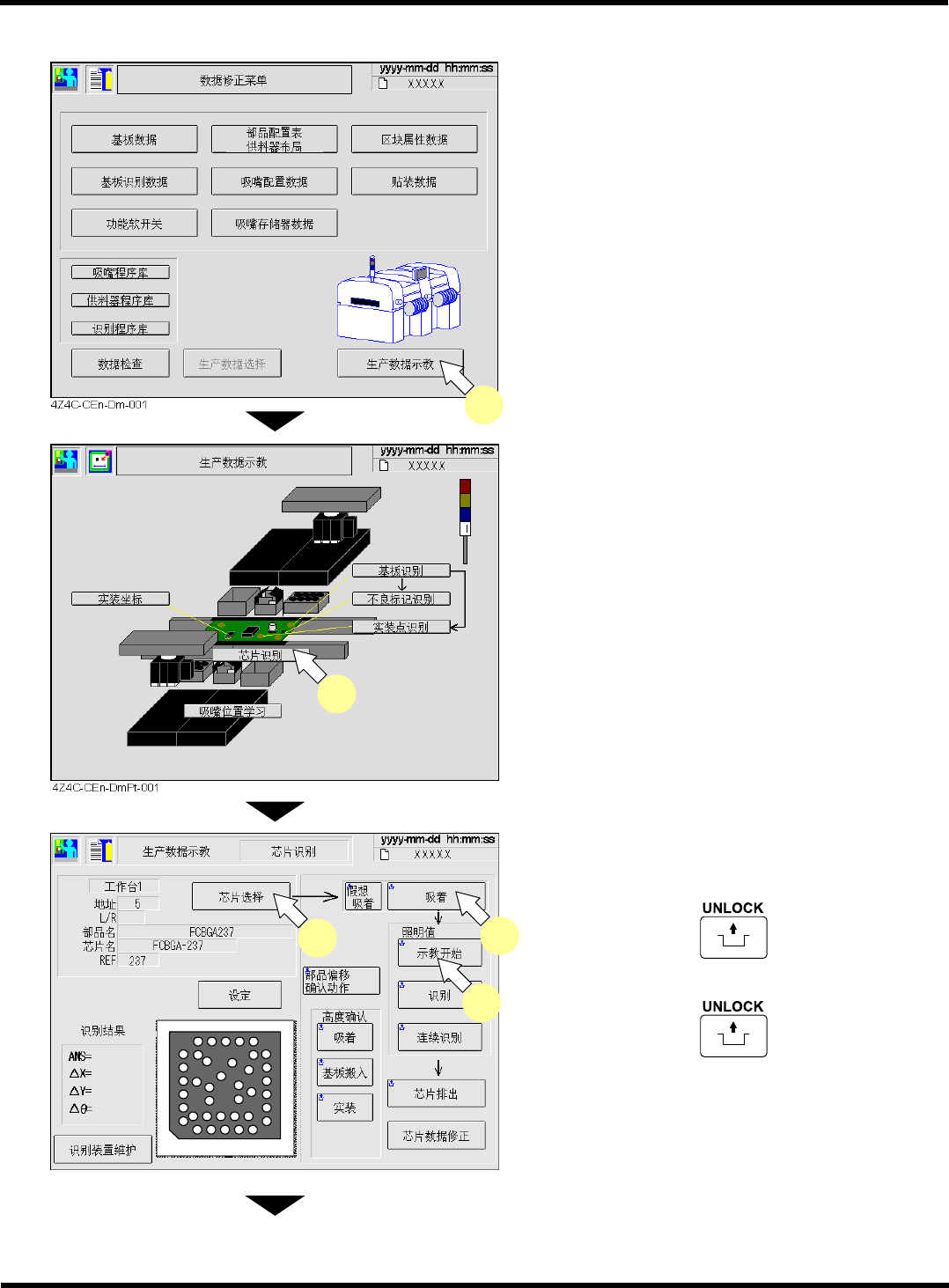

示教
>
1.
在数据修正菜单画面上按
[
生产数据示
教
]
。
2.
按
[
芯片识别
]
。
3.
按
[
芯片选择
]
，选择对象部品。
4.
按操作面板的
+ [
吸着
]
。
5.
按操作面板的
+ [
示教开始
]
。
下一页
HGR40-C-PMB01-A02-01
1
2
EJM4A-Dm-0009
4
5
3
HGR40
附录
1.3
各种形状输入数据项目
附录
1-48
•

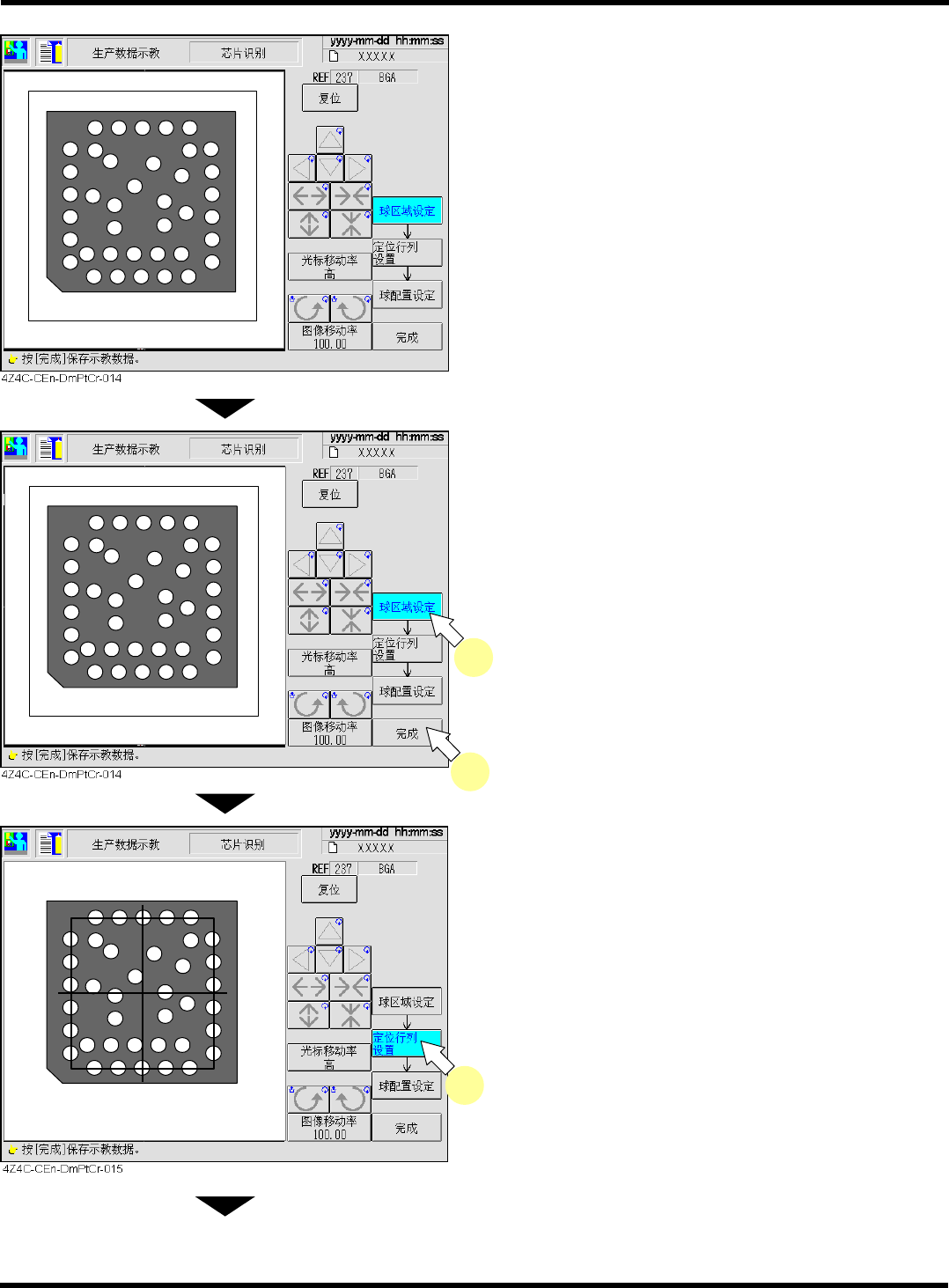

在画面中央部将会显示出已补正好的部品画像
X/Y/
θ
。
∗
平时在此不必进行图像旋转或移动。但，部品
未到画面中央位置或部品向
θ
方向倾斜时，请
进行
X/Y/
θ
的微小调整。
6.
按
[
球区域设定
]
。
∗
显示白色线的
BOX
以后，通过移动键
/
扩大
/
缩
小键来设定有球存在的最大区域。平时，请配
合部品外形。
7.
按
[
完成
]
8.
按
[
定位行列设置
]
。
∗
显示带有白色交叉线的
BOX
后，请设定在部品
定位时识别的球行列上。
•
将会开始焊锡球的自动抽出
。
下一页
HGR40-C-PMB01-A02-01
HGR14-018E
HGR14-018E
6
7
HGR14-019E
8
HGR40
附录
1.3
各种形状输入数据项目
附录
1-49
•

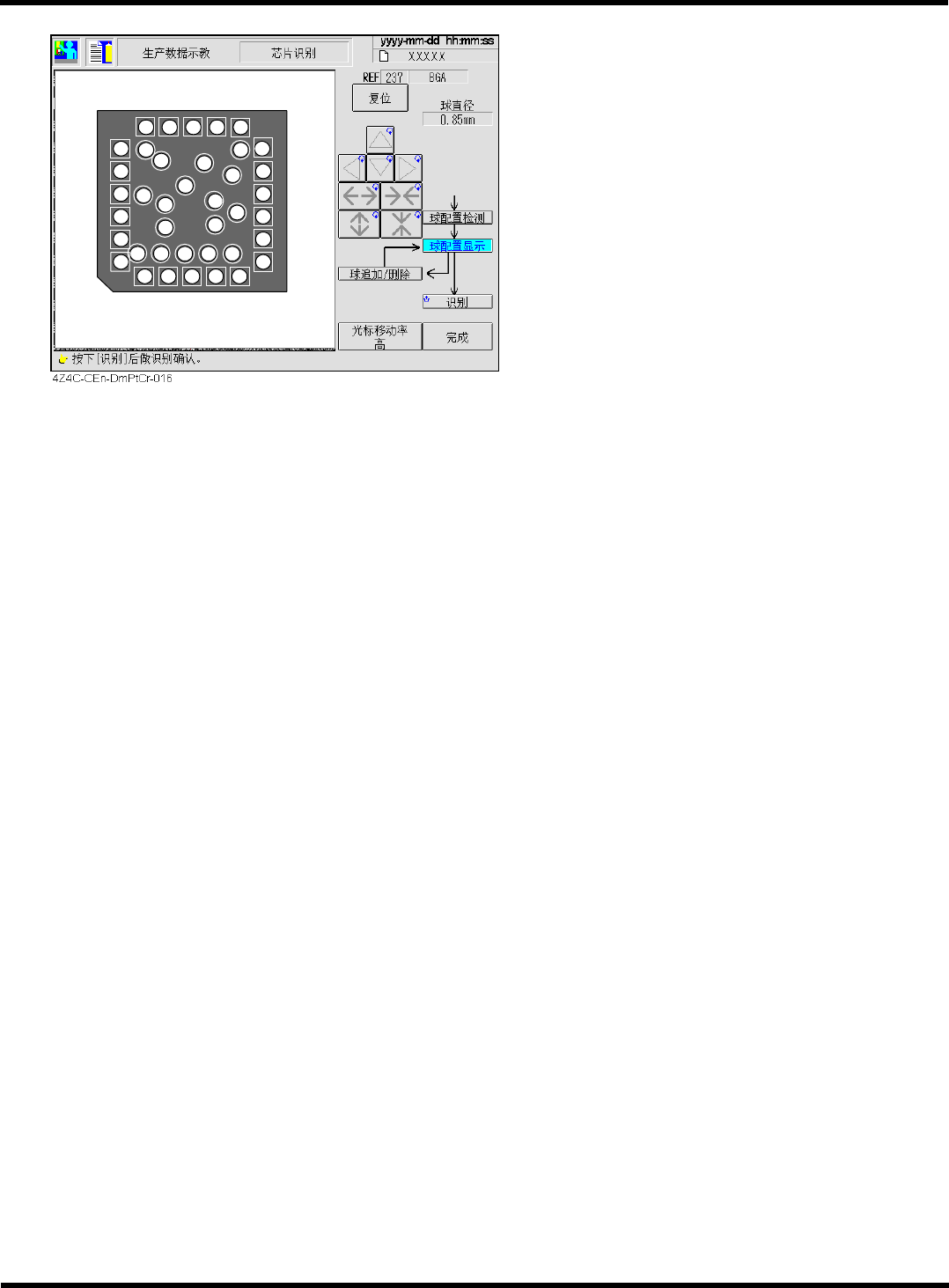

完成焊锡球的抽出后在画面上将会显示出其结
果。
∗
能确认全焊锡球是否都抽出，示教作业则完成。
∗
做完上述作业，示教作业则完成。但，在焊锡球的自动抽出时如果有不能检测的焊锡球，请按照
下页步骤进行追加焊锡球位置。
HGR40-C-PMB01-A02-01
HGR14-020E
