CM101-D 程序手册 1.5 托盘数据 ( 选购件 ) Pa ge 1- 11 1.5 托盘数据 ( 选购件 ) 进行托盘数据的确认。 ∗ 是用手放托盘供料器的 说明。 关于直接托盘供料器， 请参照 DT50S-20 的使用说明书 。 1. 按下 [ 部品配置表 / 供料器布局 ] 。 2. 已选择供料器工作台后，用 将光标移到想要变更的栏，按下 [ 変更 ] 。 • 只能修正 POS 、芯 片 数 据 ( 元件名 / 芯片名 ) …
CM101-D
程序手册
1.4
部品配置表
/
供料器布局
Page 1-10
1.4.3

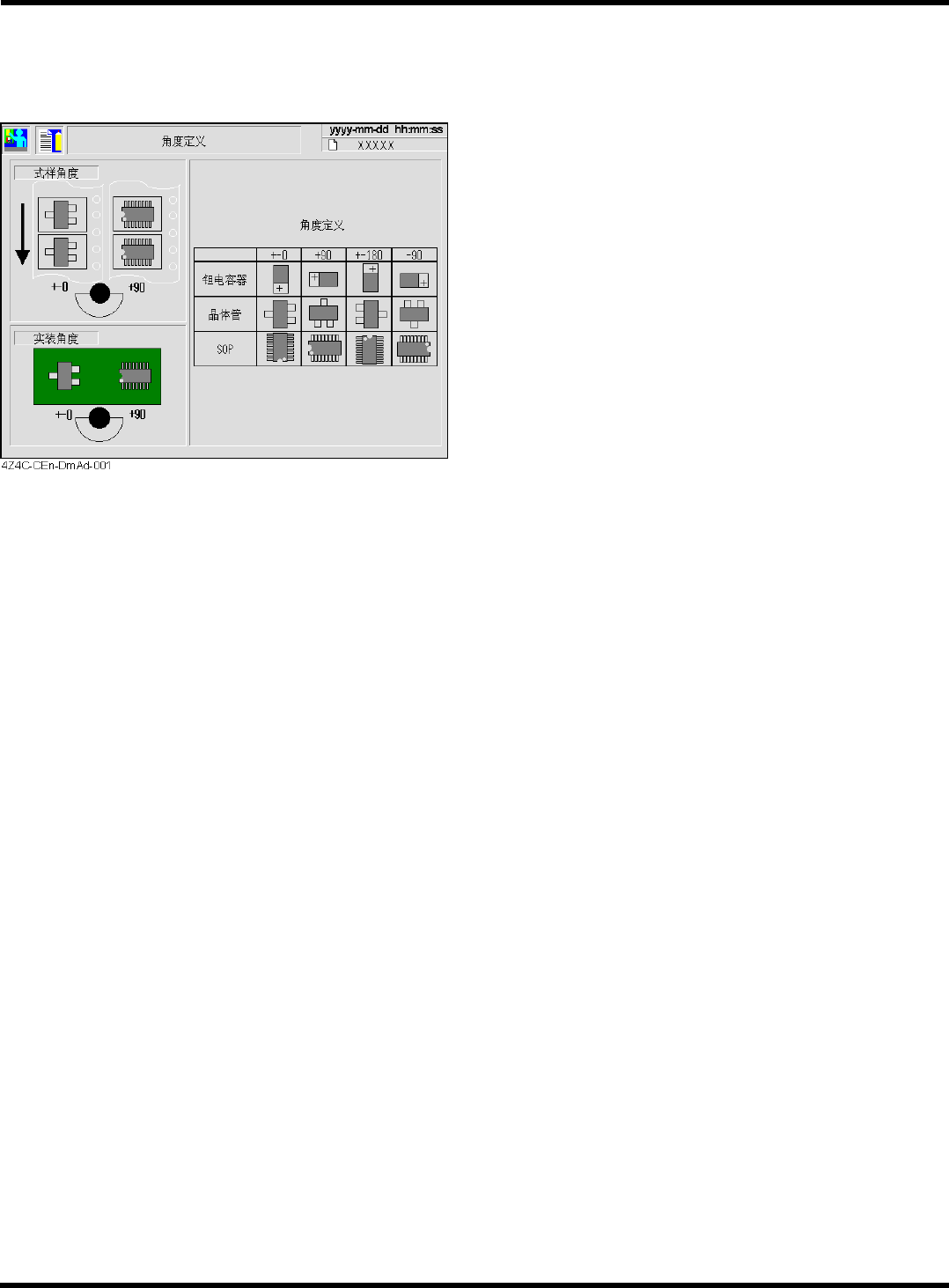

角度定义
显示主要芯片的吸着、实装时的角度定义。
1.
按
<
部品配置表
/
供料器布局
>
画面的
[
角度
定义
]
。
•
式样角度和实装角度的角度定义相同。
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.5
托盘数据
(
选购件
)
Page 1-11
1.5
托盘数据
(
选购件
)
进行托盘数据的确认。
∗
是用手放托盘供料器的说明。
关于直接托盘供料器，请参照
DT50S-20
的使用说明书。

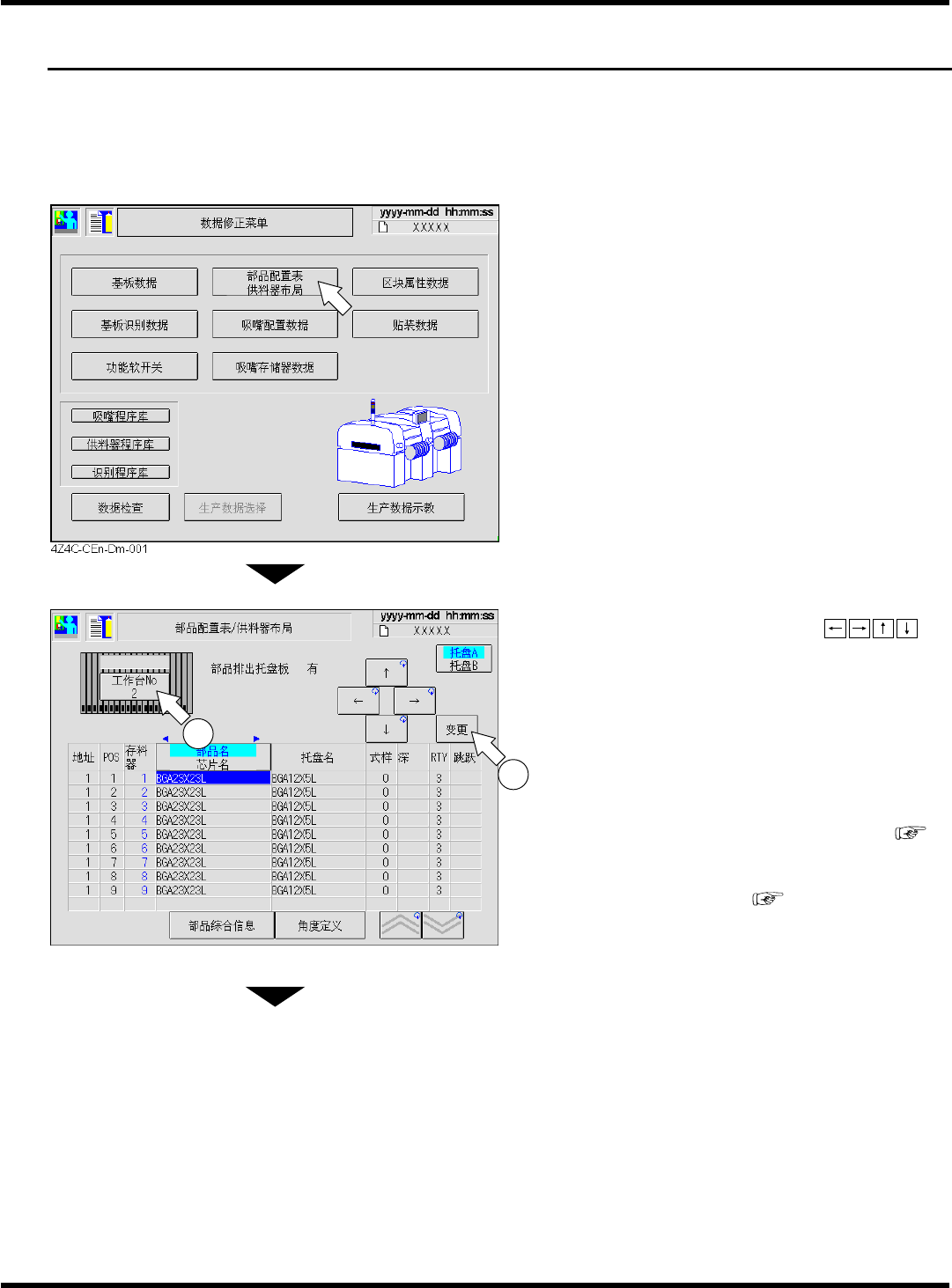

1.
按下
[
部品配置表
/
供料器布局
]
。
2.
已选择供料器工作台后，用
将光标移到想要变更的栏，按下
[
変更
]
。
•
只能修正
POS
、芯 片 数 据
(
元件名
/
芯片名
)
、托
盘数据
(
托盘名
)
、式样、
RTY
、跳过。
•
‘
部品排出托盘板
’
显示排出托盘板的有
/
无。设定请在
PT
进行。
∗
式样、
RTY
、跳过的修正方法，请参照
(
“1.4
部品配置表
/
供料器布局
”)
∗
芯片数据的修正方法
(
“1.6
芯片数据
”)
∗
从自动运转停止画面启动时，不能变更跳过栏。
下一页
EJM5B-Dm-0023
2
1
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.5
托盘数据
(
选购件
)
Page 1-12
∗

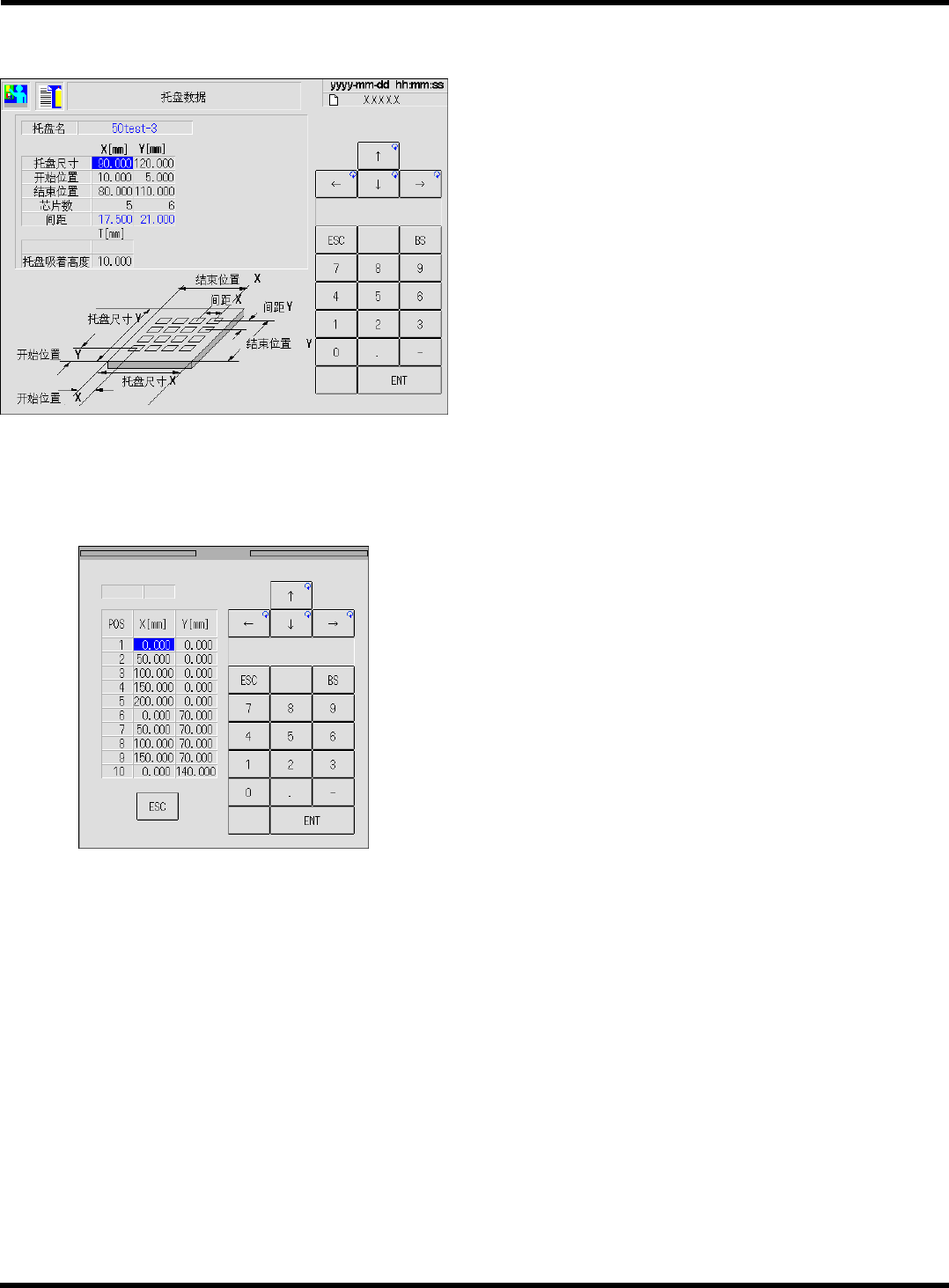

根据直接托盘供料器和用手放托盘供料器之区别而以下画面有所不同。
<
托盘数据
>
的修正
•
‘
托盘尺寸
’
在外观上所显示的托盘尺寸
•
‘
开始位置
’
开始托盘上的芯片的吸着实装的坐标
•
‘
结束位置
’
结束托盘上的芯片的吸着实装的坐标
•
‘
芯片数
’
托盘上配置的
X, Y
方向各自的芯片数
•
‘
间距
’
相邻芯片的间隔
•
‘
托盘吸着高度
’
由托盘底面至芯片吸着面为止的距离
<
托盘板数据
> (POS)
的修正
•
‘POS’
托盘板数据的设定号码
•
‘X’
、
‘Y’
托盘板上配置的托盘的原点位置
EJM5B-Dm-0024
EJM5B-Dm-0025
