CM101-D
程序手册
1.6
芯片数据
Page 1-14
详细芯片数据画面
a.
‘
吸嘴
’
吸嘴名称
b.
‘
芯片数
’
1
卷盘的芯片数
c.
‘
尺寸
’
在外观显示的识别所需要的芯片尺寸
d.
‘
最大
’
包括引线等在内的物理芯片的最大尺寸
e. ‘REF’
芯片识别参考编号
f.
‘
调节
’
实装时和吸着时的压紧量
g.
‘
吸着位置
’
通过输入吸着位置的值，可以把吸着时的位置微调
到任意方向。在元件的中心
(
通常吸着位置
)
有凹凸
不易吸着等时使用。
h.
[
扩展芯片
]
“1.6.1
扩展芯片数据
”
j.
[REF
选择
]
“1.6.2 REF
选择
”
k.
[
灯偏移量
]
“1.6.3
灯偏移量
”
显示个别灯值的设定。
(
未设定个别灯值时，按钮则处于休眠状态。
)
l.
[
详细芯片数据
]
“1.6.4
详细芯片数据
”
∗
如用
[
详细芯片数据
]
输入吸着位置的值，就不更
新生产中的吸着学习值。
(
适用现在的学习值
)
m.
[
扩展选项
]
可变更扩展选项的值。
∗
若是
3D
传感器的
REF
元件，或者是未设定扩展
选项的元件，则不能转移到扩展选项画面。
EJM5B-C-PMC01-A01-00
EJM5B-Dm-0070
b
c
d
e
g
h
m
j
a
f
k
l
CM101-D
程序手册
1.6
芯片数据
Page 1-15
1.6.1
扩展芯片数据
按
[
扩张芯片
]
，可对芯片的引线信息进行确认和修正。
①
包括边的说明图在内的每边的引线间距、引线数数据
②
每边的引线缺数据
a.
[
引线缺
]
选择要显示引线缺数据的一边。
(
每按一次，按
1
→
2
→
3
→
4
→
1
切换
)
b.
[
引线缺输入
]
指定显示的边之引线编号，交替设定引线有和引线缺。
c.
[
全引线缺清除
]
把显示一侧的引线缺的数据全部清除。
d.
[
引线号
1-130]
是引线信息的
1 ~ 130
、
131 ~ 256
的显示切换。
应输入
QFP
的缺省信息的，但此时要确认缺省的是哪一个引线。
由于能设定到
256
为止，因此分为
1-130
、
131-256
别设定。
EJM4A-Dm-0002
1
2
a
b
c
d
EJM5B-C-PMC01-A01-00
CM101-D
程序手册
1.6
芯片数据
Page 1-16

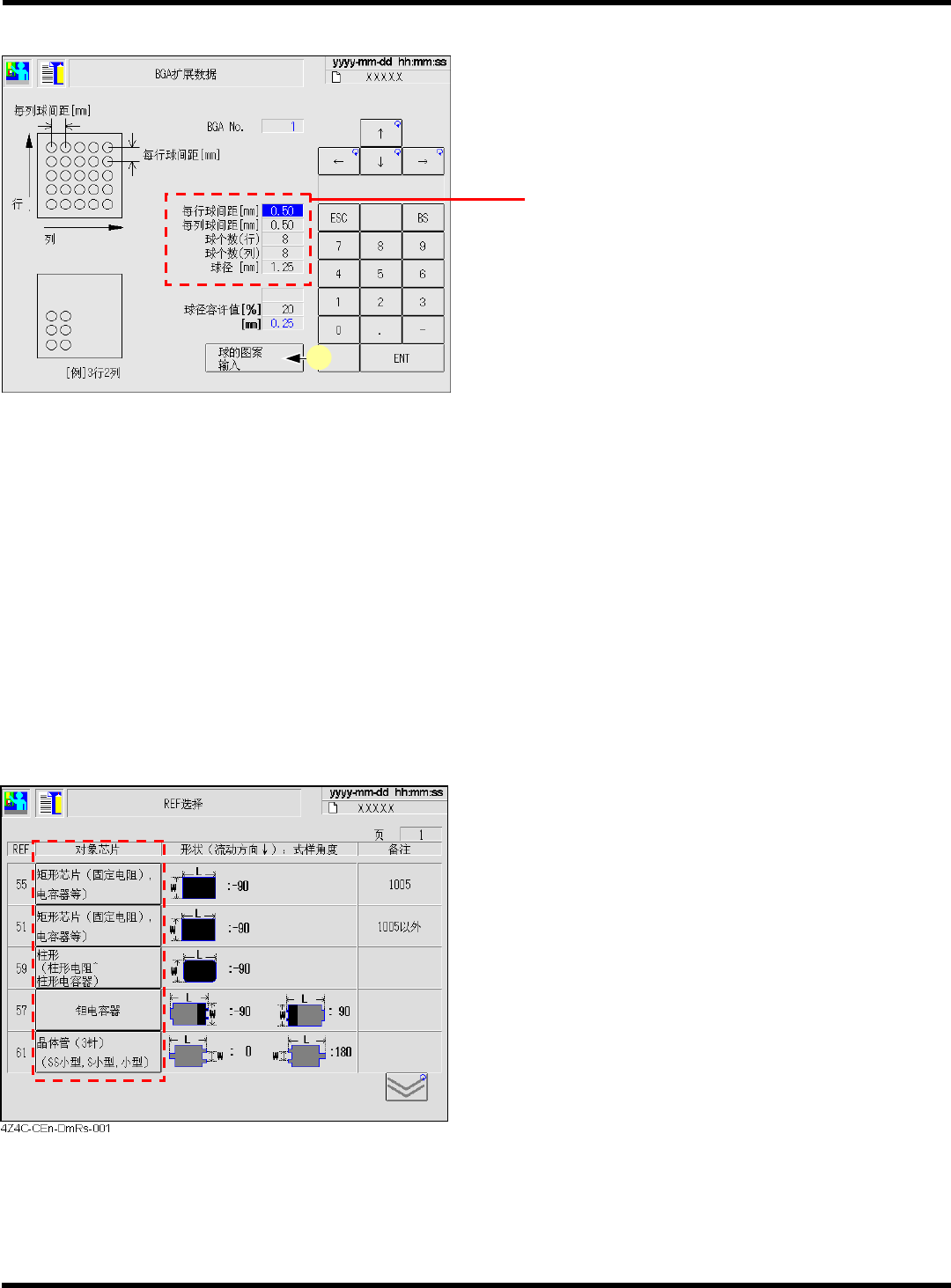

球类型
(BGA, CSP
等
)
球的排列数据
a.
[
球的图案输入
]
输入球的排列图案。
1.6.2 REF
选择
按
[REF
选择
]
，可选择对象芯片。
•
请确认形状，并选择对象芯片。相应的
REF
编
号将被输入。
EJM4A-Dm-0044
a
EJM5B-C-PMC01-A01-00
