HGR40 附录 1.5 识别装置维护 附录 1-135 查明原因所需信 息 ( 轮廓识别 ) 为了迅速查明原因，请 告知以下信息。 打印识别错误画面 : 1 枚 打印芯片数据 ∗ 1) : 1 枚 ( 特殊部品 6 枚 ) 部品样品 : 几个 ∗ 1) : QFP · SOP 等包括 “QFP · SOP 照相机识别数据 ” 、 “QFP · SOP 整体识别引线缺 信息 ” 。 ① 识别错误画面 HGR40-C-PM…
HGR40
附录
1.5
识别装置维护
附录
1-134
附录
1.5.2
错误画面显示
识别装置存储过去出现的识别错误，在生产后也可以确认错误内容。请将其用于参考对策。
1.
按
[
错误画面
]
。
•
将成为错误画面显示模式。
•
最新的错误图像将被显示。
2.
搜索要查明原因的错误画面。
•
按按钮
，切换画面。
:
下一画面
:
上一画面
[
复位
] :
清除错误信息
•
以识别装置画面中的
‘
芯片编号
’
、
‘
装置编号
’
为
线索来搜索。
(
附录
1.4.2
生产后的识别信息
(
存储功
能
))
根据识别错误画面中的参考编号以及错误编号，检查错误内容。手册中记载有错误内容以及对策，
并根据其采取相应的对策。
(
附录
1.4
轮廓识别错误信息
)
要求
出现原因不明的错误时，请把
打印识别错误画面、
打印芯片数据通过
Fax
或者邮
寄给本公司。另外，可能的话，请邮寄几个部品样品。
3.
按
[
图像打印
]
。
•
要查明原因的错误画面将被打印。
HGR40-C-PMB01-A03-01
EJM8A-Ma-0003
4Z4C-001P
3
EJM8A-Ma-0003
4Z4C-001P
1
HGR40
附录
1.5
识别装置维护
附录
1-135
查明原因所需信息
(
轮廓识别
)
为了迅速查明原因，请告知以下信息。
打印识别错误画面
:
1
枚
打印芯片数据
∗
1)
:
1
枚
(
特殊部品
6
枚
)
部品样品
:
几个
∗
1) :
QFP
·
SOP
等包括
“QFP
·
SOP
照相机识别数据
”
、
“QFP
·
SOP
整体识别引线缺信息
”
。
① 识别错误画面
HGR40-C-PMB01-A03-01
4Z4C-001P
HGR40
附录
1.5
识别装置维护
附录
1-136

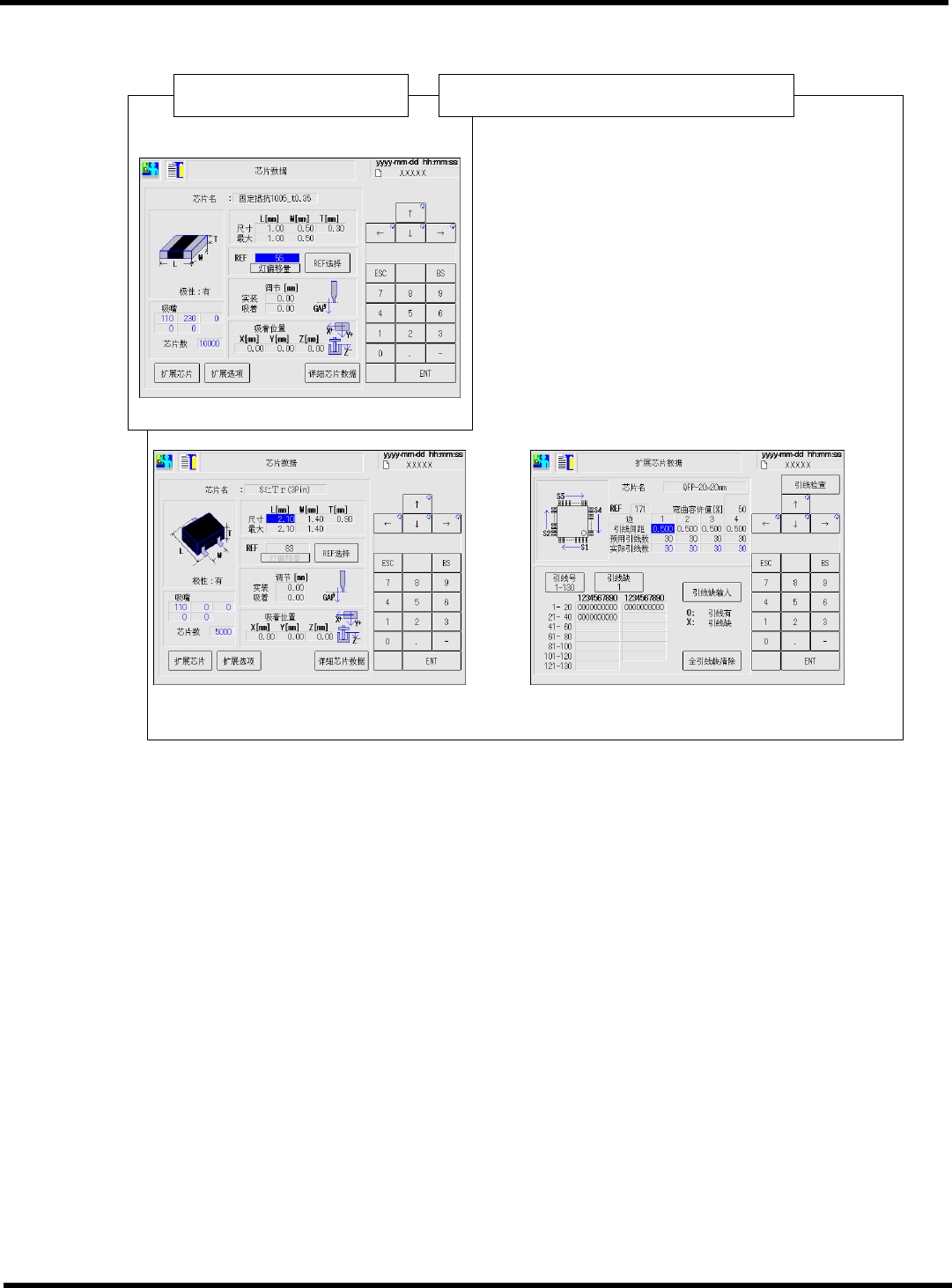

② 芯片数据
通常部品数据
1
枚
特殊部品
(QFP
·
SOP
等
) 6
枚
EJM5B-Dm-0070
EJM5B-Dm-0073
EJM4A-Dm-0002
“QFP
·
SOP
照相机识别数据
” “QFP
·
SOP
整体识别引线缺信息
”1
边
~ 4
边
4
枚
HGR40-C-PMB01-A03-02
