193-1100
JUKYX
2-10
操作画面の共通メニューバーの [ 画面切替 ] ボタンを押すと、タッチスク
リーンの表示が“認識画像”画面に切替ります。
“運転中”に認識画面を表示すると、以下のような画面が表示されます。
[1]
[3]
[2]
F1B8
各ブロックの認識画像 ( カメラ画像 ) が表示されます。
マルチ (2 ビーム同時 ) 表示とシングル (1 ビーム ) 表示が選択可能
です。
表示を切替えたい認識画像を選択することにより、認識画像表示領
域の表示内容を切替えます。
193-1100
JUKYX
2-11
以下のボタンで、“[1] 認識画像表示領域”に表示された画像に対して、
拡大や移動などの操作を行うためのモードを切替えます。
： 通常操作モード
： 画像拡大モード
[
] ボタンで画像拡大モードに移行したのち ( ポ
インタの形状が
になります。)、拡大したい画像
をタッチするか、画像上でマウスの左ボタンをクリッ
クすると、ポインタの位置を中心に、画像が拡大さ
れます。
位置を固定したまま拡大したい場合、ポインタを画
像の中心において拡大を行ってください。
： 画像縮小モード
[
] ボタンで画像縮小モードに移行したのち ( ポ
インタの形状が
になります。)、縮小したい画像
をタッチするか、画像上でマウスの左ボタンをクリッ
クすると、ポインタの位置を中心に、画像が縮小さ
れます。
位置を固定したまま縮小したい場合、ポインタを画
像の中心において縮小を行ってください。
： 画像移動モード
[
] ボタンを押して画像移動モードに切替えたの
ち ( ポインタの形状が
マークになります。)、移
動したい画像上でドラッグ ( マウスの左ボタンを押
したまま移動 ) します。
： 画像原寸表示モード ( 撮込まれた画像を原寸で表示
します。)
[
] ボタンで画像原寸表示モードに移行したのち
( ポインタの形状が
になります。)、原寸表示
させたい画像をタッチするか、画像上でマウスの左
ボタンをクリックすると、ポインタの位置を中心に、
画像が原寸で表示されます。
位置を固定したまま原寸表示したい場合、ポインタ
を画像の中心において原寸表示を行ってください。
193-1100
JUKYX
2-12

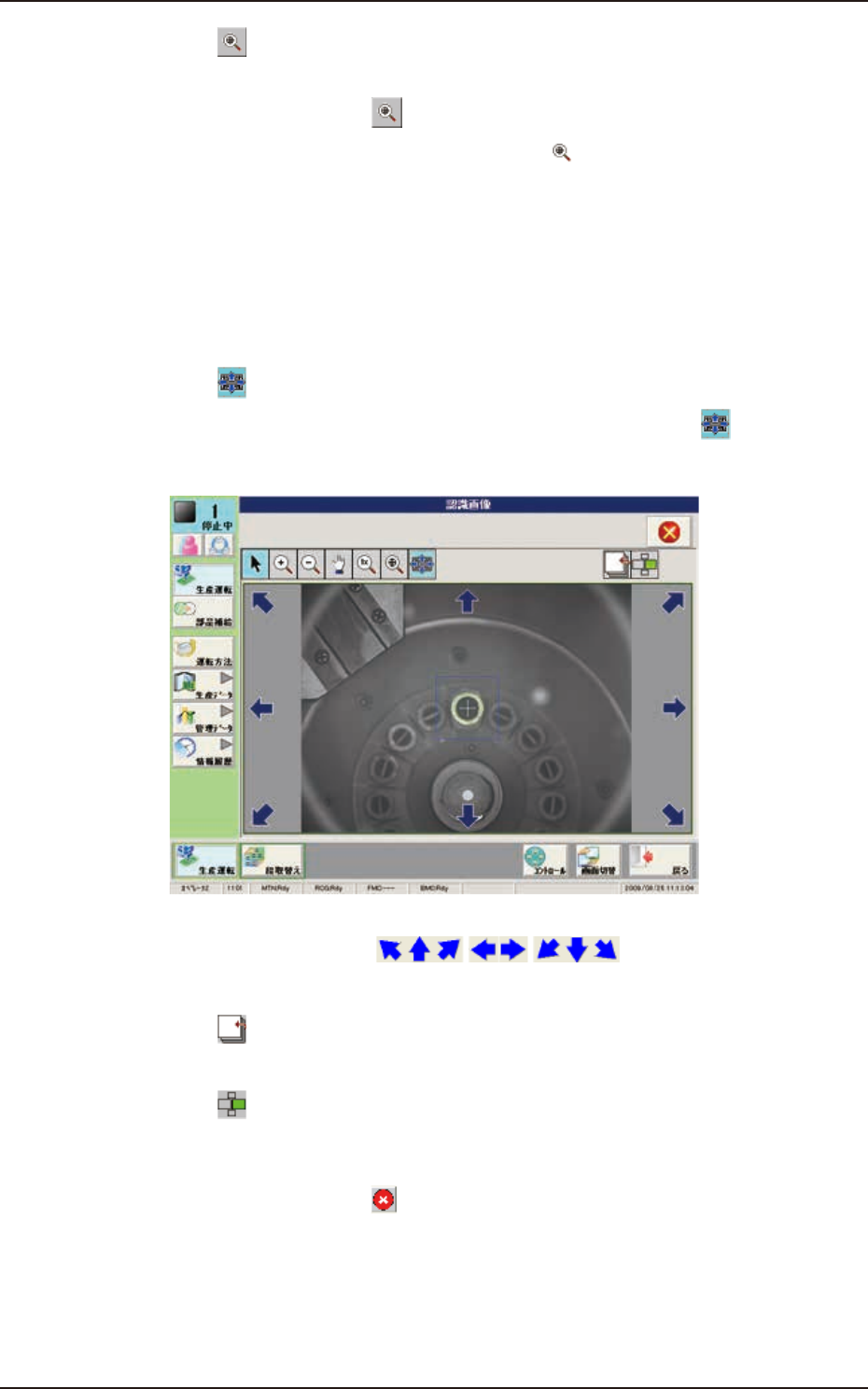

： 画像フィットモード ( 認識画像表示領域いっぱいに
画像を表示します。)
[
] ボタンで画像フィットモードに移行したのち
( ポインタの形状が
になります。)、フィット
させたい画像をタッチするか、画像上でマウスの左
ボタンをクリックすると、ポインタの位置を中心に、
画像が認識画像表示領域いっぱいに表示されます。
位置を固定したまま認識画像表示領域いっぱいに表
示示したい場合は、ポインタを画像の中心において、
フィットモードによる表示を行ってください。
： 画像目合せモード
認識画像をシングル表示したのち、[
] ボタンを
押すと画像移動ボタンを表示します。
F1B9
選択したボタンの矢印が示す方向に画像を移動します。
： 切替えボタン
表裏判定、極性判定の画像切替えを行います。
： マルチモード表示ボタン
マルチ表示画面に切替えます。
目合わせモードの認識画面を閉じます。
