193-1100
JUKYX
3-18

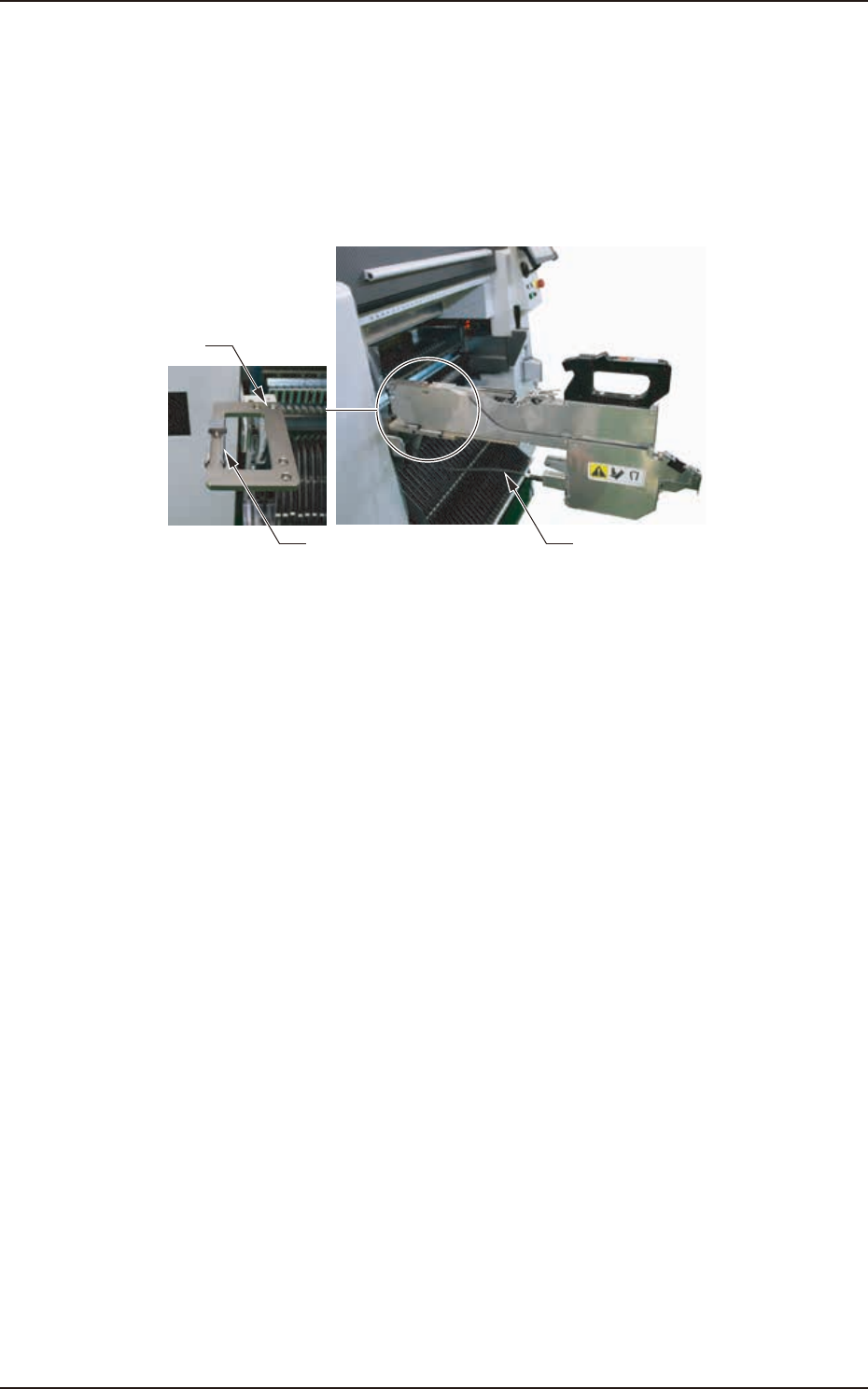

テープフィーダセット治具は、スプライシングを行わないテープフィーダ
の部品補給作業時に、テープフィーダを固定するための仮置き台です。
また、テープフィーダセット用コネクタとケーブルで装置本体からの電源
供給が可能となり、テープフィーダ単位での部品補給作業や、調整作業を
行うことができます。
[3][1]
[2]
F1C15
テープフィーダ単体調整時にテープフィーダを固定するガイドです。
テープフィーダを置く台です。
テープフィーダ電源コネクタとテープフィーダ間を接続して、テー
プフィーダに電源を供給します。
193-1100
JUKYX
3-19

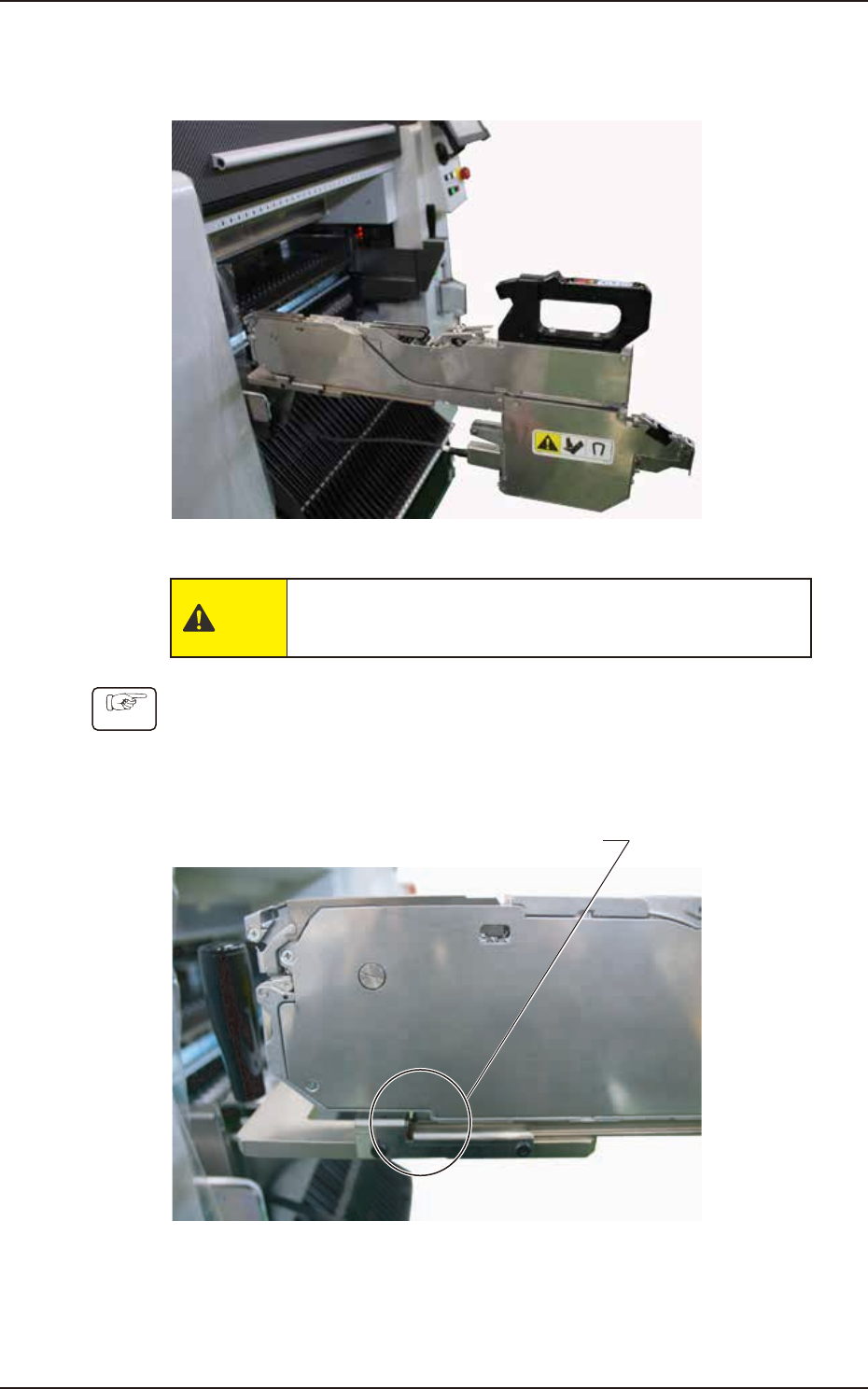

テープフィーダの取付け方法について説明します。
F1C16
手順
(1) 部品補給を行うテープフィーダを一括交換カートのフィーダベース
から取外し、テープフィーダ保持ガイドに取付ける。
( テープフィーダ保持ガイドに沿わせ、突き当るまでゆっくり挿入し
ます。)
突き当るまで挿入する
F1C17
193-1100
JUKYX
3-20

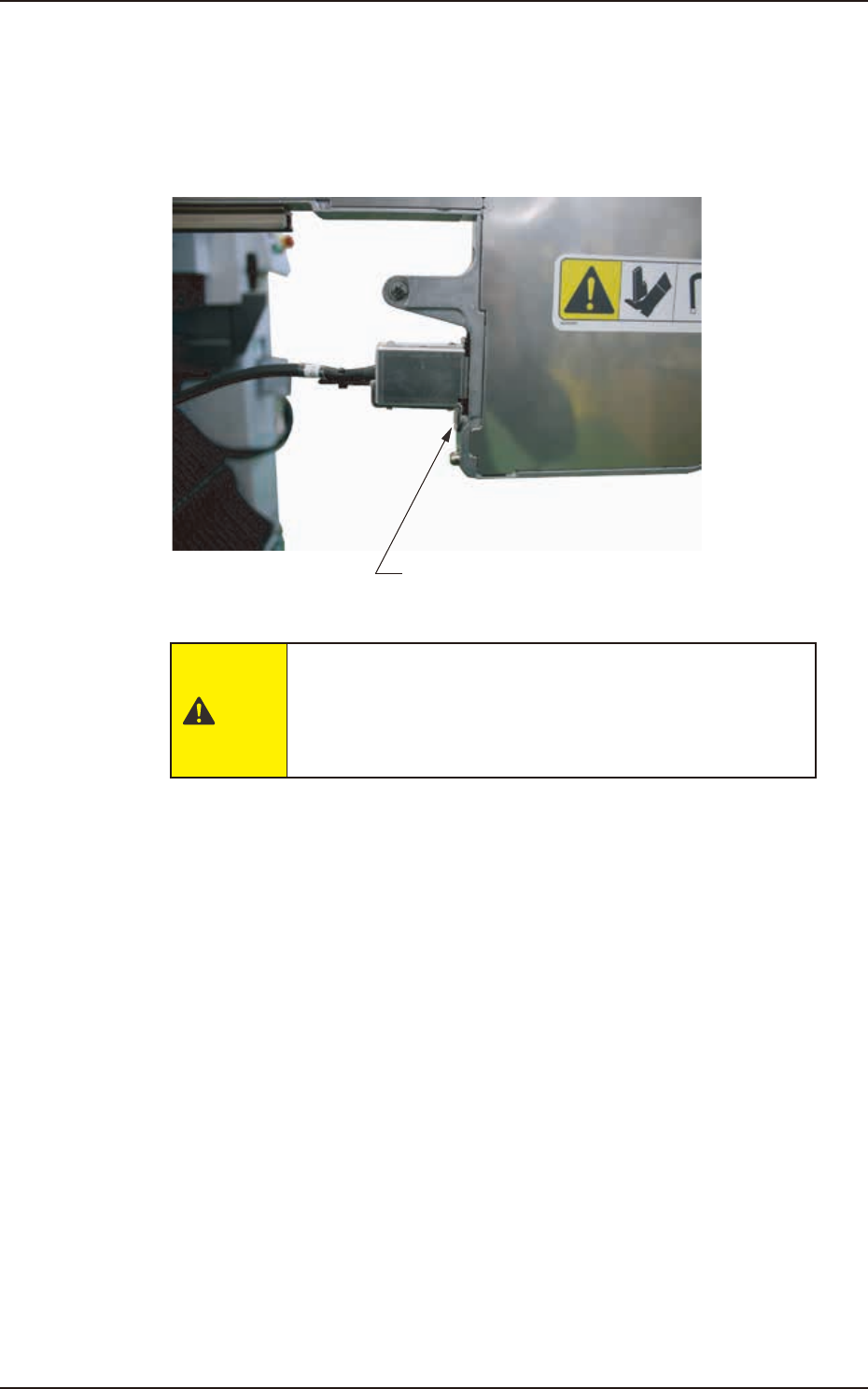

(2) 装置本体にマグネットで取付けられているテープフィーダ接続ケーブ
ルをブラケットを下にした状態でテープフィーダに接続する。
( 接続されると約 1 秒後、テープフィーダに電源が供給され、テープ
フィーダの手動操作が可能となり、部品補給や調整を行うことが可能
になります。)
ブラケットを下にして接続
F1C18
