193-1 100 JUKYX 4-20 • 測定位置 装置から 1m 離れ、高さ 1.6m の位置 ( 装置手前側および装置後側 ) • 騒音測定器 リオン株式会社製 型式 : NA-60 [ 測定結果 ] Max. 値 73.8[dB] ( 装置正面 )
193-1100
JUKYX
4-19

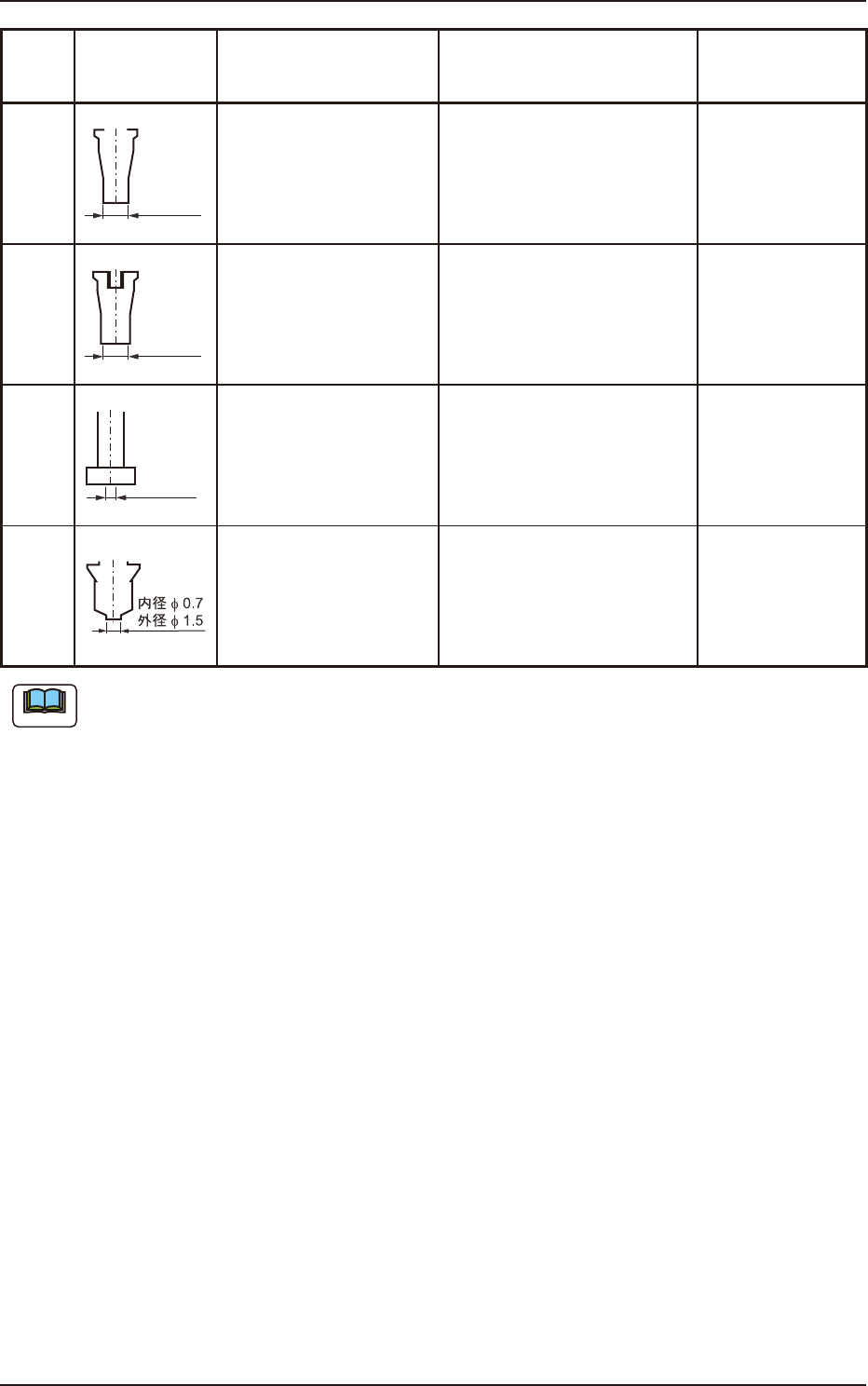

NO.
(a)
(mm)
(b)
PA30C
3.0 × 3.0
内径Φ
2.7
2.8 × 2.8
厚さ
1.9
LED •
反射認識用
ノズル
NOZZLE_PA30C
KYF-M7732-A0
PA31C
2.8 × 2.8
内径Φ 2.
6
3.2 × 2.8
厚さ
1.9
LED •
反射認識用
ノズル
NOZZLE_PA31C
SKYBM7732A00
PA34 C
2.8 × 2.8
内径Φ 2.
6
5.6 × 3.0
厚さ
1.0
LED •
反射認識用
ノズル
NOZZLE_PA34C
SK Y BM 7A AVA 0 0
PG03C
2.8 × 2.8 CSP •
反射認識用
ノズル
NOZZLE_PG03C
SKYBM77KCA00
ノート
(a) 表中“チップ部品の大きさ”の欄に、そのノズルで吸着できるチップ部品の大きさ区分が示されています
が、部品形 状によってはそのノズルが適さない場合があります。
標準的な形状でない部品については、ヤマハ発動機株式会社の営業部門または販売代理店にご相談く
ださい。
(b) 表中“対象参考部品”については、チップ部品の製造メーカ等により大きさが違いますので目安としてく
ださい。
(c) ソフトマウントノズル ( オプション )については、ヤマハ発動機株式会社の営業部門または販売代理店
にご 相 談ください。
(d) 表中ノズルタイプ PA05、PA07 は、特別仕様 対 応 で す。
(e) 中異形部品用の吸着ノズル ( オプション ) については、ヤマハ発動機株式会社の営業部門または販売
代 理 店にご 相 談ください 。
193-1100
JUKYX
4-20
•
測定位置
装置から 1m 離れ、高さ 1.6m の位置 ( 装置手前側および装置後側 )
•
騒音測定器
リオン株式会社製 型式 : NA-60
[ 測定結果 ] Max. 値 73.8[dB] ( 装置正面 )
