JUKYX-193-1100_G5S2.pdf - 第146页
193-1 100 JUKYX 3-34 生産運転中の部品補給は、部品切れの場合と、生産運転中、意識的に部品 を補給する場合があります。 生産運転中に部品切れが発生すると、装置は以下の警報で知らせます。 ：赤色ランプが点灯します。 ：部品切れのフィーダがあるブロックのランプが点滅します。 ( 部品切れ表示 ) ：断続音でブザーが鳴ります。 …
193-1100
JUKYX
3-34
生産運転中の部品補給は、部品切れの場合と、生産運転中、意識的に部品
を補給する場合があります。
生産運転中に部品切れが発生すると、装置は以下の警報で知らせます。
：赤色ランプが点灯します。
：部品切れのフィーダがあるブロックのランプが点滅します。
( 部品切れ表示 )
：断続音でブザーが鳴ります。
：点滅します。
その場合は、以下の手順で部品を補給して、生産運転を再始動してくださ
い。

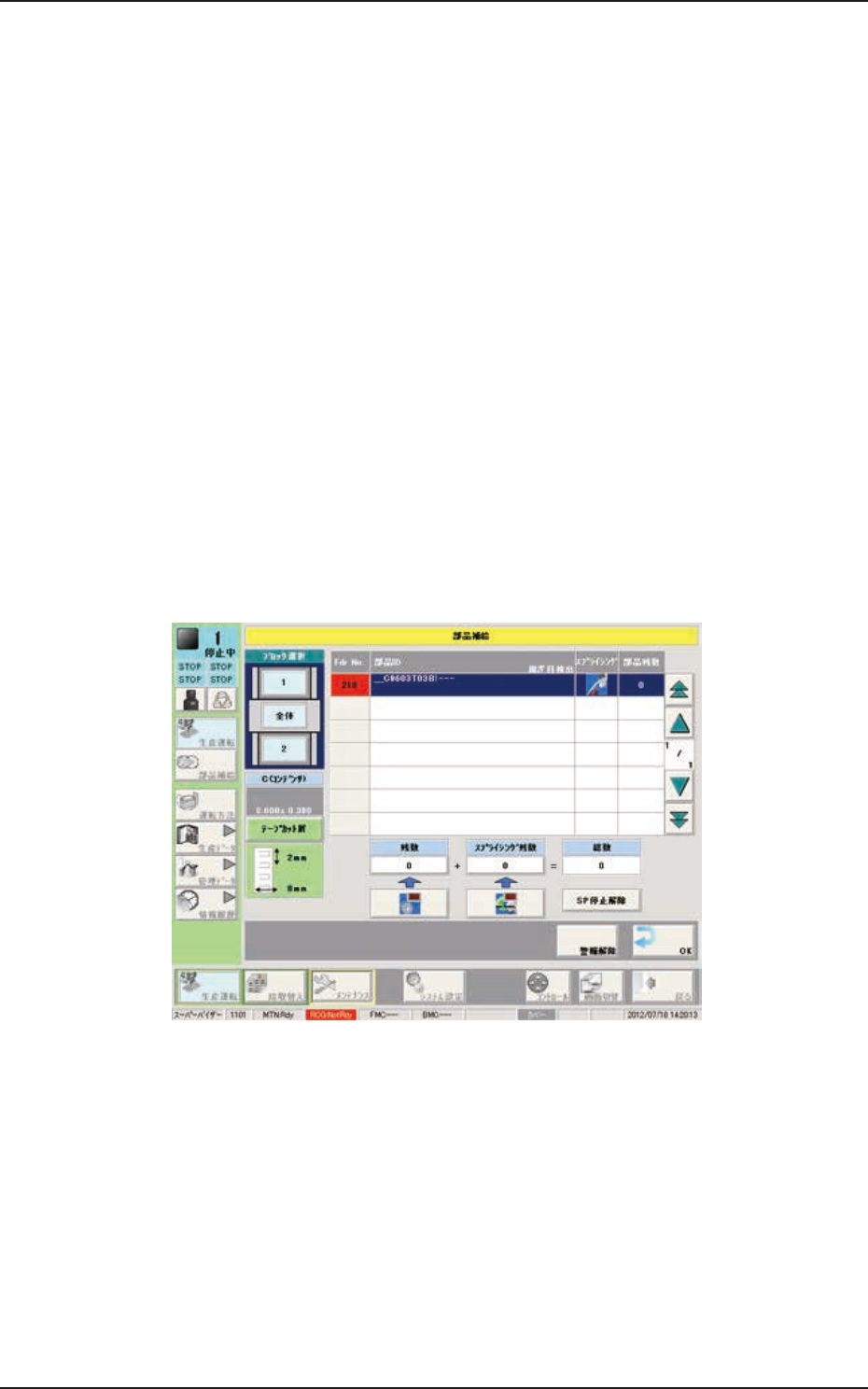

部品切れが発生すると、“部品補給”画面が表示されます。
部品切れのフィーダおよびフィーダベースは、イメージ表示部が赤色で表
示されています。
F1C32
193-1100
JUKYX
3-35
手順
(1) “フィーダ一覧”から部品切れのあるフィーダのボタン ( 赤色 ) を押す。
(“部品補給”画面では、フィーダ配置図に、部品切れ発生ブロック
内の全フィーダが表示されて、発生箇所が赤色で表示されています。)
ノート
フィーダ配置図には、フィーダの状態が色で表示されています。
： 部品切れ発生やフィーダ未設置など、フィーダが
使用できない状態です。
：スプライシング停止が発生しているフィーダです。
：部品切れ予告など、注意が必要なフィーダです。
：フィーダは正常です。
：パターンプログラムで未使用のフィーダです。
部品切れのフィーダ ( 赤色 ) 以外の他のフィーダの状態も確
認して、同時に部品補給を行うことができます。
(2) ［警報解除 ] ボタンを押して、警報を解除する。
F1C33
(3) 部品切れが発生したフィーダを取外す。
テープフィーダを落とすと、足のケガや、フィーダ破損の
可 能 性 が ありま す。
1 台ずつ取扱い、落とさないように注意してください。
