193-1 100 JUKYX 3-25 手順 (1) “段取”画面でサブメニューの [ ノズル交換 ] ボタンを押す。 (“ノズル交換”画面が表示されます。) 画面展開 F1C22A （2） [ ノズル収納 ] ボタンを押す。 (3) [ 作動 ] ボタンを押し、10 秒以内に [START] ボタンを押す。 ( 装着ヘッドの吸着ノズルがノズルストッカに収納されます。) POWER…
193-1100
JUKYX
3-24
コンベア幅が正しく設定されていないと、基板搬送が行えません。
ノート
作業の前に直前の生産機種と機種切替え後の生産機種で取扱う基板の状
態 ( 大きさ、厚さ、裏面に部品があるか、など ) を確認し、コンベア幅
および基板バックアップピンの段取りを行うかどうか検討してください。
詳細については、“2 巻 6 章 4. バックアップピン”を参照してください。
生産機種用パターンプログラムのノズル配置データに登録されている吸
着ノズルをセットします。
ノート
(a) “機種切替”前後の吸着ノズル本数の合計が 15 本を超える場合は、 [ ノ
ズル収納 ] を行ってから、[ ノズル交換 ( 装着 )] を実行してください。
(b) 装置は、吸着ノズルがどのノズルストッカアドレスから装着されたか
を記憶しており、そのストッカアドレスに吸着ノズルを収納します。
(c) バックアップピンの自動段取を行う場合は、ノズル品番 PK01C KYA-
M7740-A0 ASSY_NOZZLE(PK01) をセットしてください。
注
意
•
•
部品吸着、部品装着時などに異常が発生する可能性があります。
193-1100
JUKYX
3-25
手順

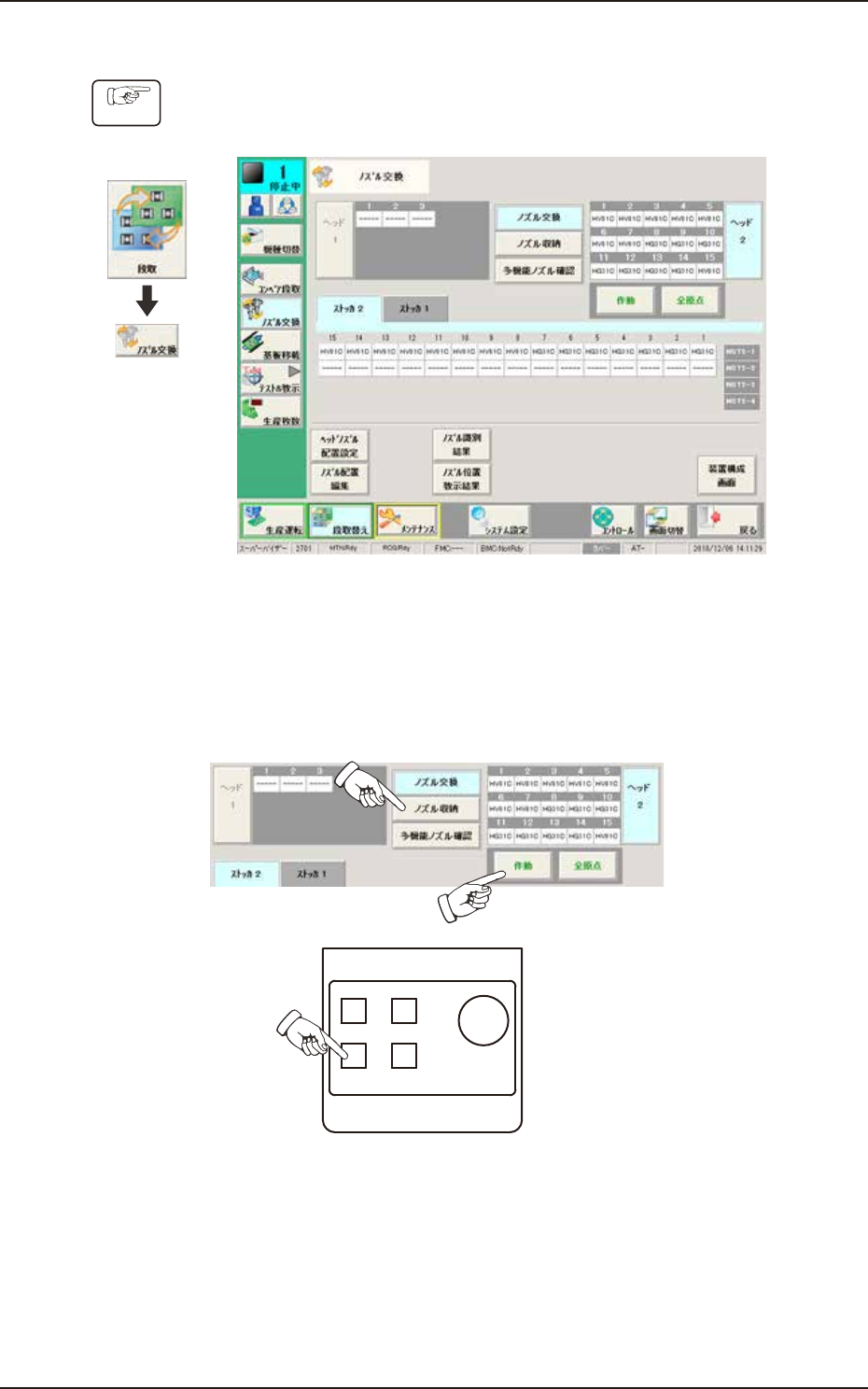

(1) “段取”画面でサブメニューの [ ノズル交換 ] ボタンを押す。
(“ノズル交換”画面が表示されます。)
画面展開
F1C22A
（2） [ ノズル収納 ] ボタンを押す。
(3) [ 作動 ] ボタンを押し、10 秒以内に [START] ボタンを押す。
( 装着ヘッドの吸着ノズルがノズルストッカに収納されます。)
POWER ON
STOP
PNL CHANGE
START
F1C23
193-1100
JUKYX
3-26

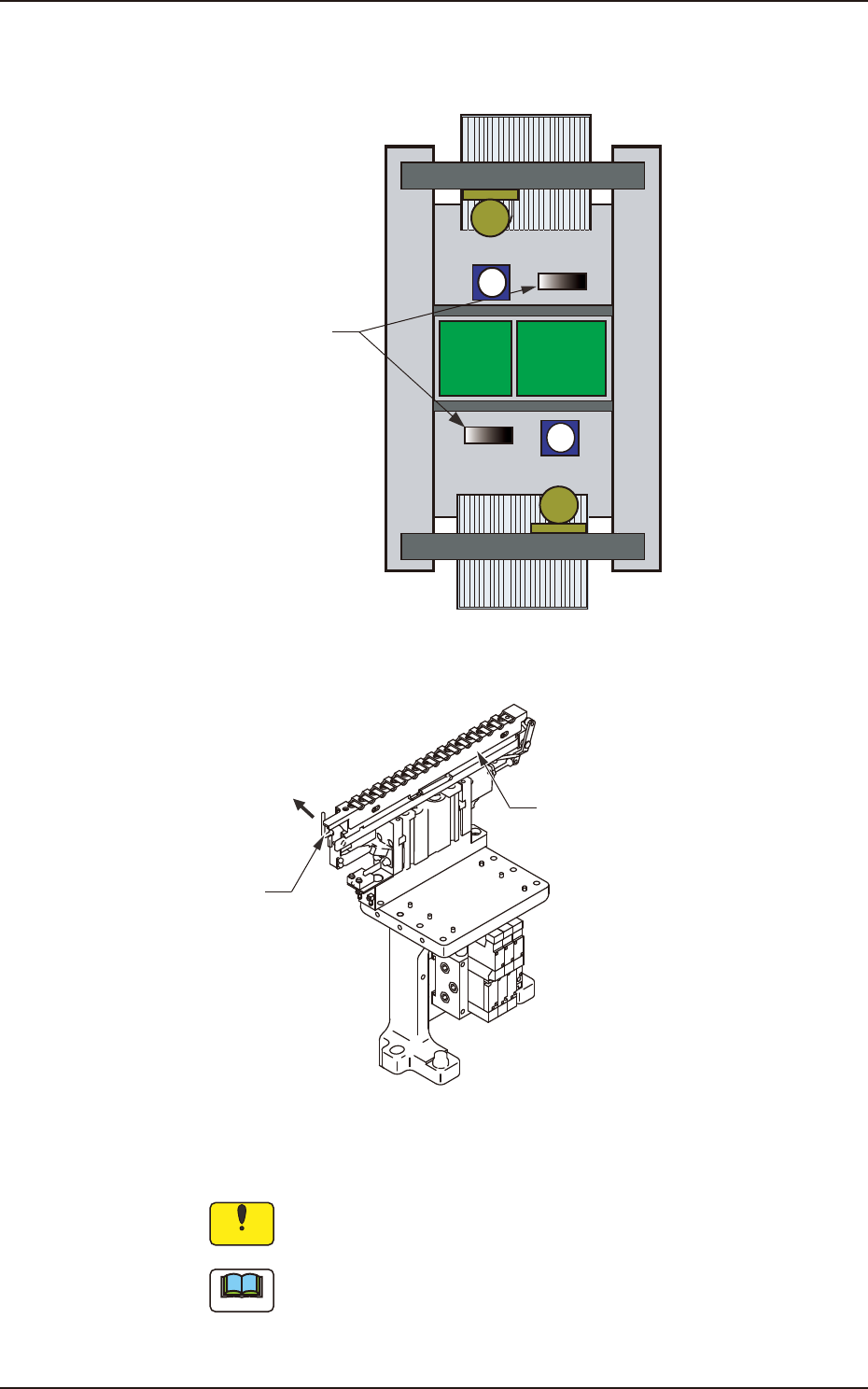

(4) ノズルストッカを手で保持しながらノズルストッカ部のレバーを倒
し、ノズルストッカ部からノズルストッカを取外す。
ノズルストッカ部
F1C14
ノズルストッカ
レバー
レバーを倒す
F1C18-01
（5） ノズルストッカシャッタをスライドさせ、吸着ノズルをすべて取外す。
注
意
ノート
ノズルストッカ交換ユニットに、機種切替後の吸着ノズルを準備し
ておくと、吸着ノズルの交換の時間を短縮することが可能です。
