テープフィーダの取付け方法について説明します。
F1C16
手順
(1) 部品補給を行うテープフィーダを一括交換カートのフィーダベース
から取外し、テープフィーダ保持ガイドに取付ける。
( テープフィーダ保持ガイドに沿わせ、突き当るまでゆっくり挿入し
ます。)
突き当るまで挿入する
F1C17
193-1100
JUKYX
3-20

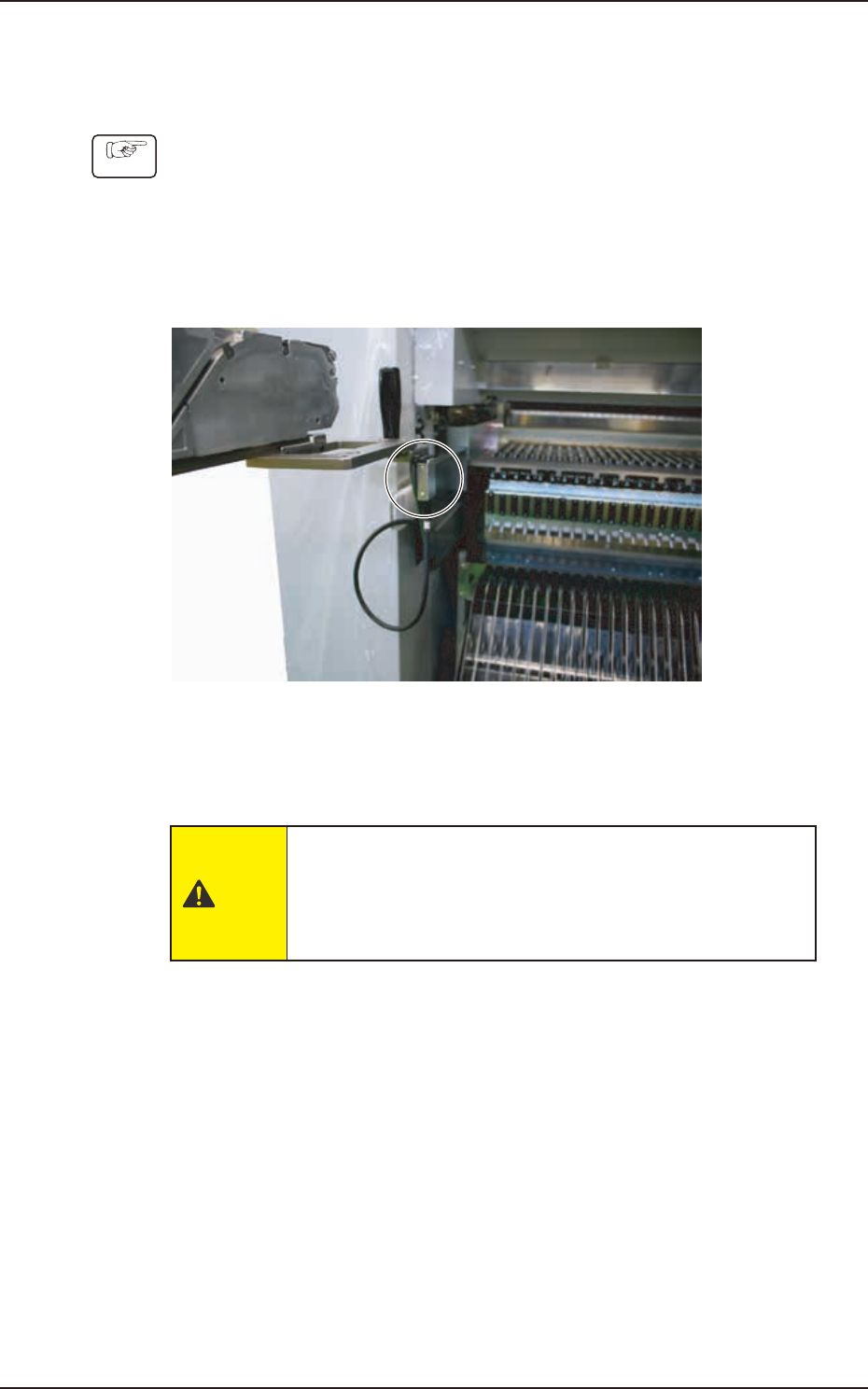

(2) 装置本体にマグネットで取付けられているテープフィーダ接続ケーブ
ルをブラケットを下にした状態でテープフィーダに接続する。
( 接続されると約 1 秒後、テープフィーダに電源が供給され、テープ
フィーダの手動操作が可能となり、部品補給や調整を行うことが可能
になります。)
ブラケットを下にして接続
F1C18
193-1100
JUKYX
3-21
テープフィーダの取外し方法について説明します。
手順
(1) テープフィーダが動作停止していることを確認する。
( テープ送り、カバーテープ巻取りが動作していないことを確認して
ください。)
(2) テープフィーダ接続ケーブルをテープフィーダから取外し、フィーダ
カートにマグネットにて取付ける。
F1C19
(3) テープフィーダをテープフィーダ保持ガイドから取外し、一括交換
カートのフィーダベースに取付ける。
