吸着ノズルで吸着した部品を基板に装着させる機構を備えています。
装着ヘッドは、2 本の X 軸リニア上にそれぞれ 1 個ずつ配置され、使用す
る部品に合せて高速汎用ヘッドまたは多機能ヘッドを使用します。(2 ビー
ム 2 ヘッド )。

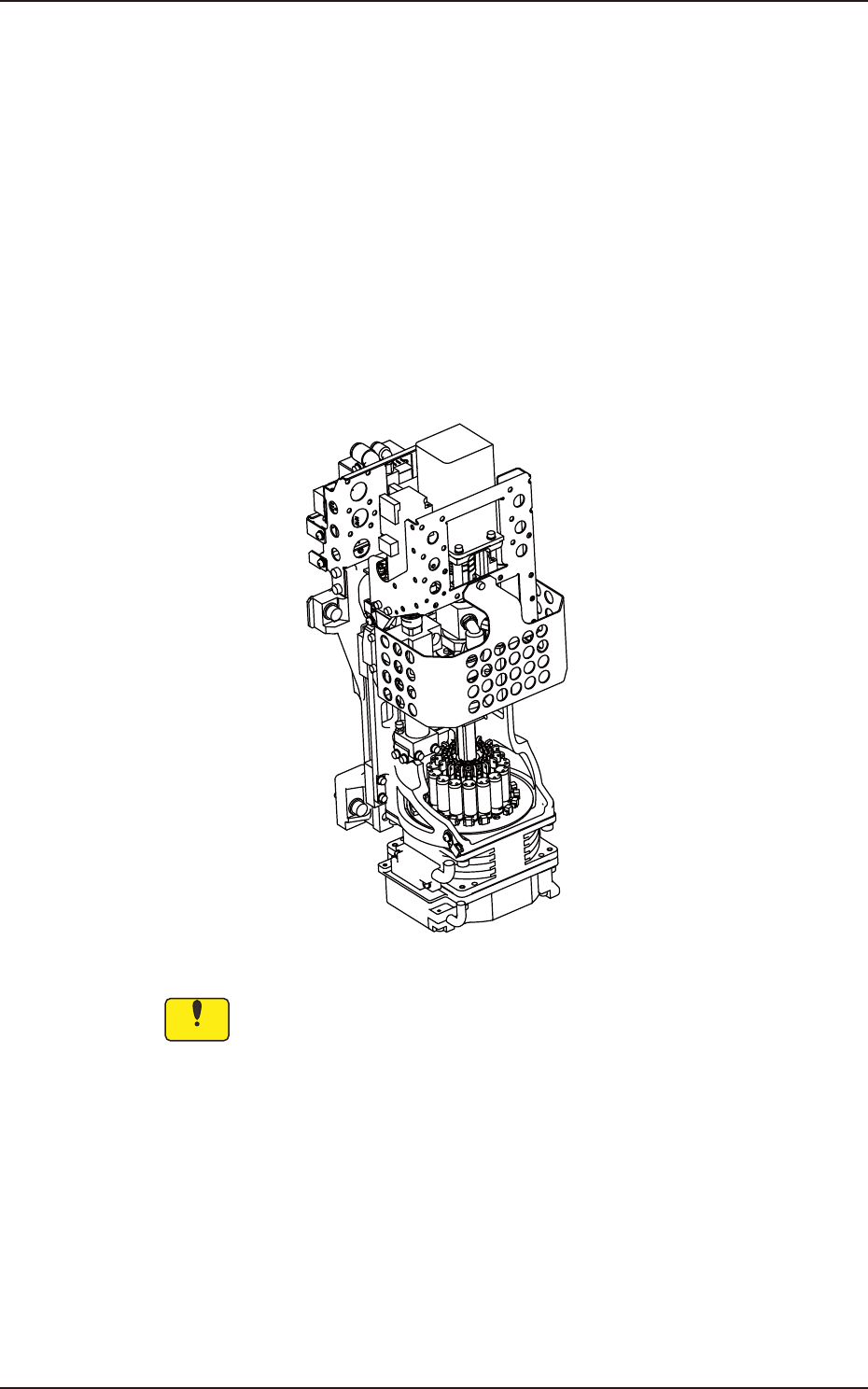

高速汎用ヘッドにはノズル配置位置が 15 か所あり、最大 15 種類のノズル
を取付けることができます。
各装着ヘッドにはサイドビューカメラが配備されており、吸着部品の有
無、立ち、厚み計測が行われます。
F1A19A
注 意
193-1100
JUKYX
1-27

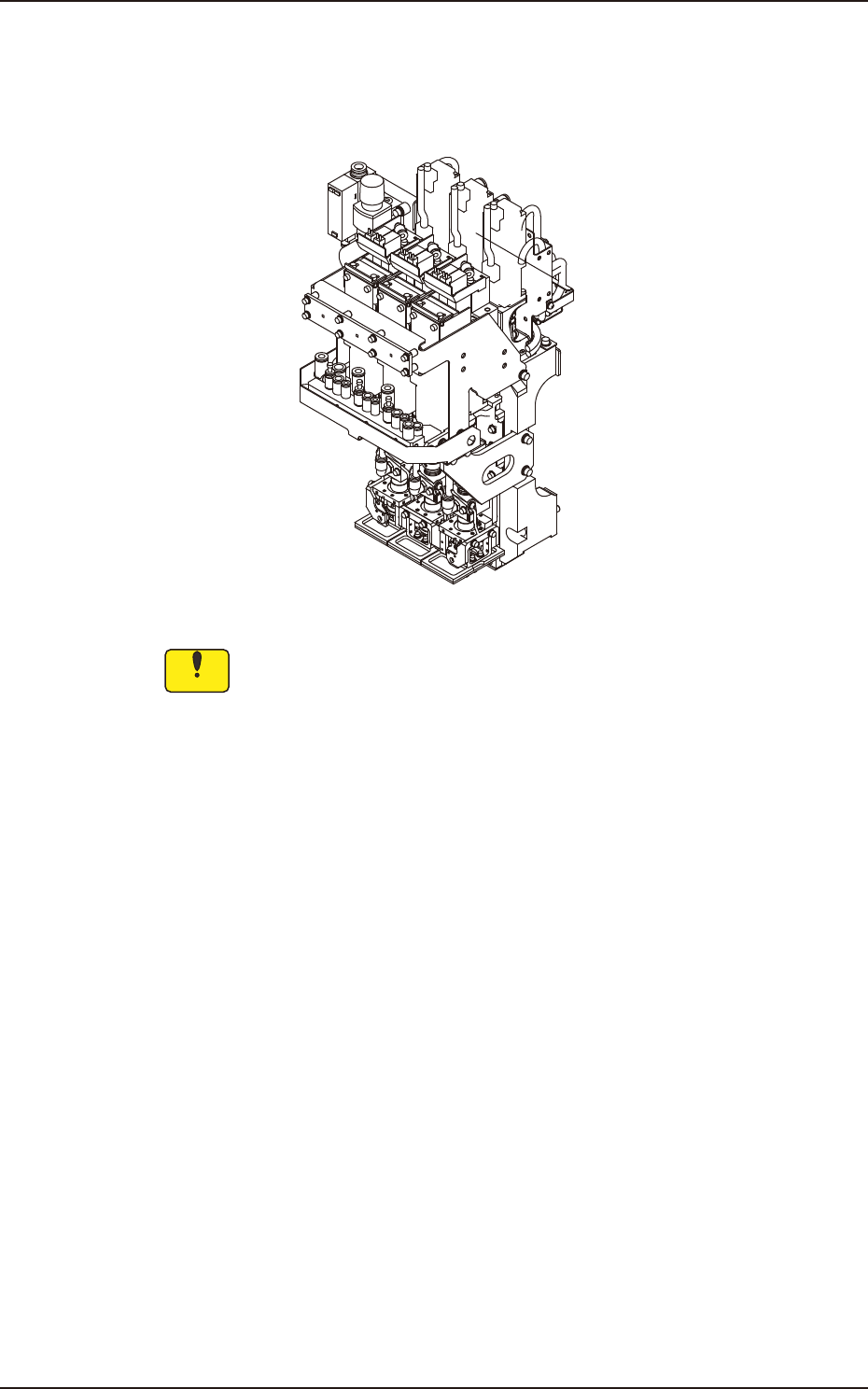

多機能ヘッドには、ノズル配置位置が 3 か所あり、最大 3 種類のノズルを
取付けることができ、幅広く部品の吸着を行います。
F1A20A
注
意
193-1100
JUKYX
1-28

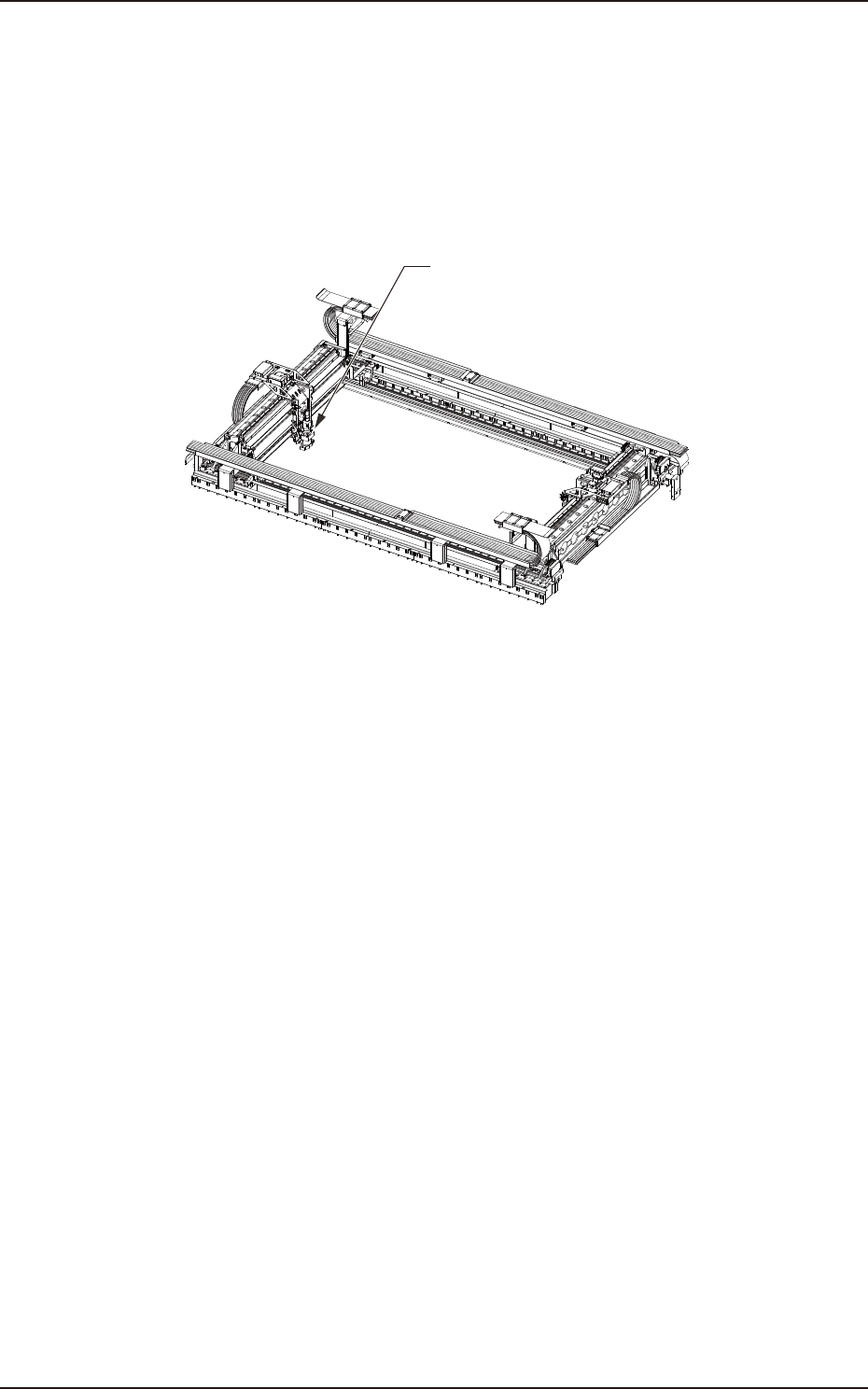

各ビーム上に一機ずつの基板認識カメラおよび照明用の光源が搭載され
ており、装着ヘッドと対になっています。
基板上に設けられた基板認識マークを基板認識カメラで検出し、認識マー
ク座標データとの位置ズレの量を算出して、部品の装着位置を自動的に補
正します。
基板認識カメラ
F1A21A
基板認識部の主な機能は、基板認識マークの位置検出と形状判定を行うこ
とにありますが、それ以外にもフィーダ位置の検出や、フライ撮像位置補
正も行います。
