193-1 100 JUKYX 3-41 手順 (1) 部品切れしたフィーダのイメージ表示部が赤色で表示される。 (2) フィーダ準備完了スイッチを押し、5 秒以内に部品切れしたフィーダ をフィーダベースから取外す。 （フィーダ準備完了スイッチが点滅します。 ） …
193-1100
JUKYX
3-40
フィーダホットスワップ機能を使用して、生産運転を停止させることなく
フィーダに部品を補給することができます。
手順
(1) “運転方法”画面の“運転方法指定”タブで [ 制御 ] ボタンを押し、“制
御”画面を表示させる。
F1C37-1
(2) “制御”画面で“リカバリ方法設定”の“後回しリカバリ”を選択し、
[ 適用 ] ボタンを押す。
(3) “運転方法指定”タブで [ フィーダ ] ボタンを押し、“フィーダ”画面
を表示させる。
F1C37-2
(4) “フィーダ”画面の“運転中フィーダ抜差しモード”で“使用する”
を選択し、[ 適用 ] ボタンを押す。
193-1100
JUKYX
3-41
手順
(1) 部品切れしたフィーダのイメージ表示部が赤色で表示される。
(2) フィーダ準備完了スイッチを押し、5 秒以内に部品切れしたフィーダ
をフィーダベースから取外す。
（フィーダ準備完了スイッチが点滅します。）
テープフィーダを落とすと、足のケガや、フィーダ破損の可能
性 があります。
1 台ずつ取扱い、落とさないように注意してください。
(3) 新しい部品をフィーダにセットし、フィーダ準備完了スイッチを押し
てからフィーダベースに取付ける。
フィーダを誤 装 着すると、部品がヘッドにかみ込 む場 合があり
ます。
奥まで 挿入されて いないと、 サプレッサのフック外れ や サプ
レッサ浮きが発生した場 合でも検出できず、ヘッドと干渉して
しまいま す。
取付けが悪いと、ヘッド部との衝突または吸着異常の原因に
なりま す。
193-1100
JUKYX
3-42

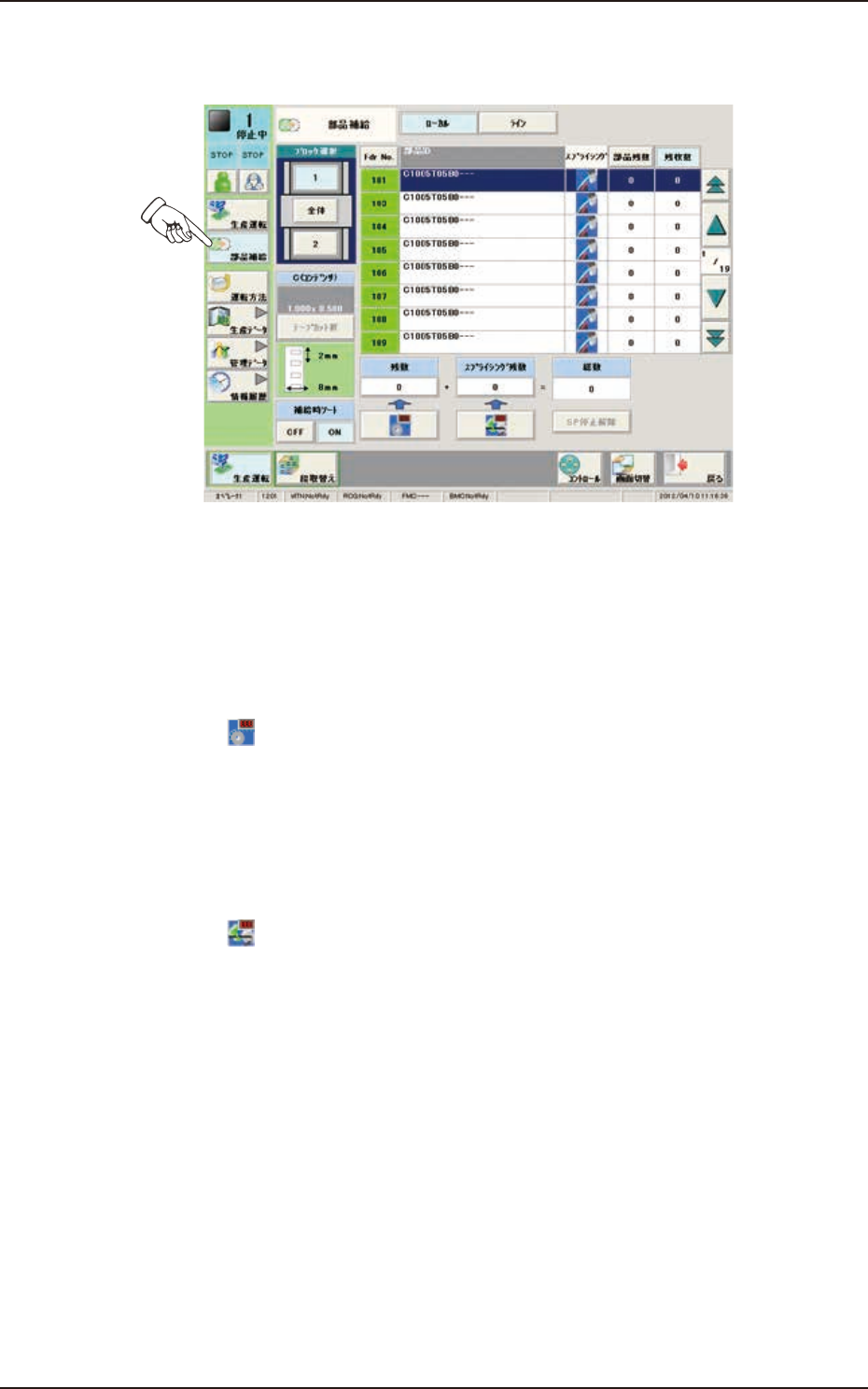

(4) 生産運転メニューで、[ 部品補給 ] ボタンを押し、“部品補給”画面に
切替える。
F1C37-3
(5) 部品補給を行った Fdr No. のボタンを押す。
(6) 補給した部品を設定する。
•
[
]( 部品補給 ) ボタンを押します。
フィーダ一覧内の部品残数を確認し、部品補給されたことを確認し
ます。
•
[
]( スプライシング残数 ) ボタンを押し、“残数”入力画面で補
給した部品の数を入力します。
フィーダ一覧内の部品残数を確認し、部品補給されたことを確認し
ます。
