193-1 100 JUKYX 4-16 銅箔、ニッケルメッキ、半田メッキ、半田レベラ、金メッキ ノート (a) 基板認識マークの最外形から X/Y 方向ともに“1.0 mm”の範囲には、 銅箔、レジスト、コーティング、 シルク印刷および抜き穴など、誤認 識するものがないこと。 F1D15 (b) 基板認識マークは、基板の形状 ( 切欠き、抜き穴 )、構造物からの反 射光、装置外部からの光…
193-1100
JUKYX
4-15
D1[mm] D2[mm]
注(b)
D2
D2
D1
D1
(装置手前側)
0.5
〜
3.0 0.5
〜
1.5 •
マ ーク基 準 : 中心
•
D2 :
抜き穴寸法
•
W
:Min.0.25mm
D2
注(b)
D2
D1
D1
(装置手前側)
0.5
〜
3.0 0.5
〜
2.0 •
マ ーク基 準 : 重心
ノート
(a) 基準パターンに対して、マークのサイズ誤差が ± 10% 以内であること。
(b) スル ーホールおよび 角ランドから出ている配 線 方向は、 4 5 °きざみで 1 本のみで す。
配線との接続範囲
角ランド45°
単位配線位置範囲
角ランド90°
単位配線位置範囲
（装置手前側）
（装置手前側）
短辺の
1／3
0.5〜2.0
0.5〜3.0
配線との
接続範囲
（装置手前側）
単位 :
mm
配線例
スルーホール
配線位置範囲
（右下45°の場合）
0.5〜2.0
0.5〜3.0
（装置手前側）
（配線との
接続範囲）
0.5〜1.5
1.0〜3.0
Min.0.25
45°
80
°
短辺の1/3
F1D14
193-1100
JUKYX
4-16
銅箔、ニッケルメッキ、半田メッキ、半田レベラ、金メッキ
ノート
(a) 基板認識マークの最外形から X/Y 方向ともに“1.0 mm”の範囲には、
銅箔、レジスト、コーティング、シルク印刷および抜き穴など、誤認
識するものがないこと。
F1D15
(b) 基板認識マークは、基板の形状 ( 切欠き、抜き穴 )、構造物からの反
射光、装置外部からの光などの影響で認識できないことがあります。
(c) 基板認識マークは、周囲に対して十分なコントラストが得られるこ
と。( 誤認識防止 )
(d) 指定したウインドウ内には、基板認識マークの他に基板認識マークと
類似したパターンなどの誤認識するものがないこと。
(e) 基板の反りが大きい場合は、基板認識マークを認識できない場合があ
りますので、認識テストを要します。
193-1100
JUKYX
4-17

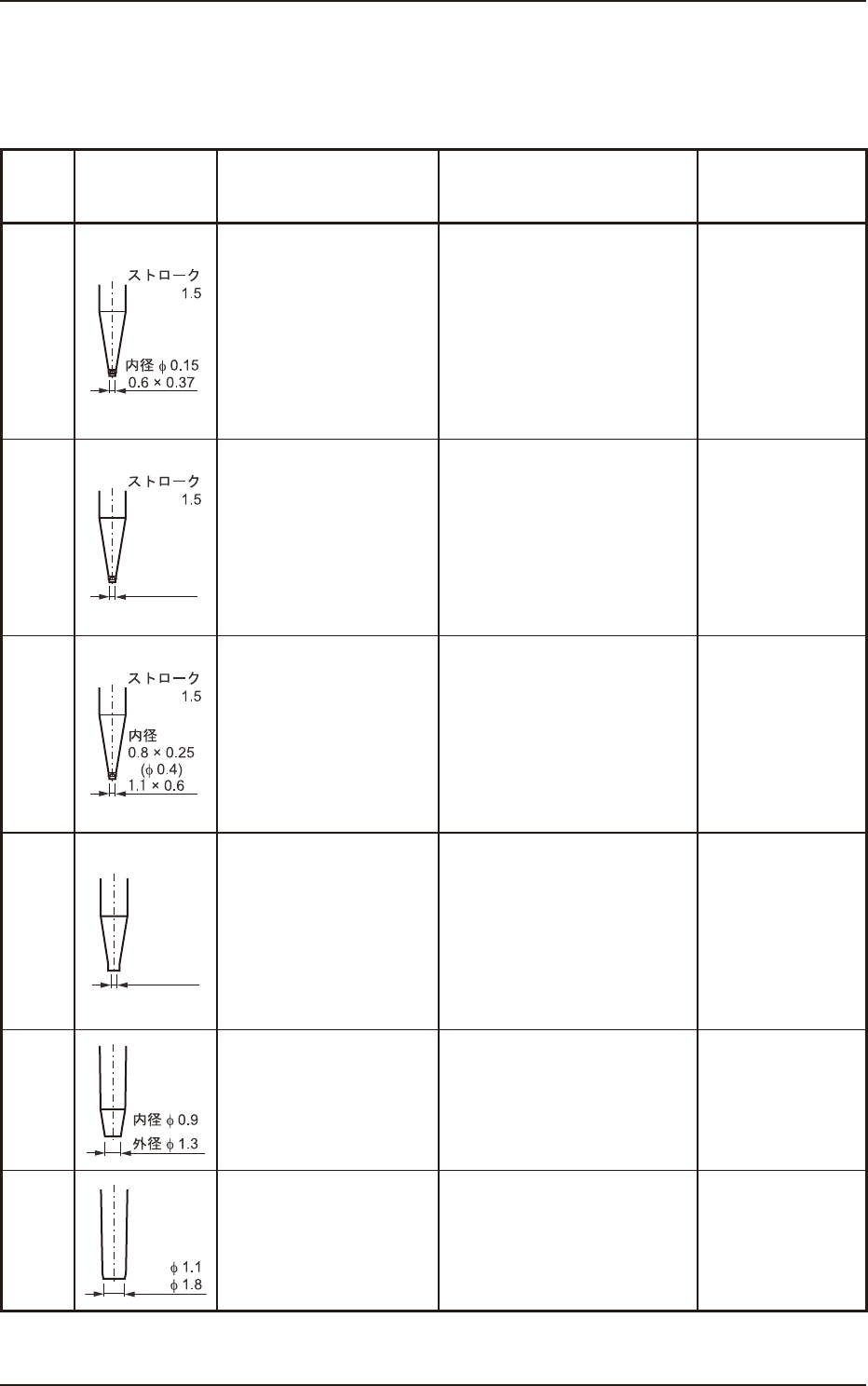

装置には、納入仕様書に基づくノズルタイプが取付けられて出荷されます。
NO.
(a)
(mm)
(b)
HG24C
0.4 × 0.2
厚さ
0.2
〜
0.3
0402
タイプの
抵抗、コンデンサ
•
反射認識用
ノズル
•
ソ フトマ ウント
ノズル
NOZZLE_HG24C
KYA-M7702-A0
HG33C
内径
0.4 × 0.2
0.7 × 0.4
0.6 × 0.3
厚さ
0.2
〜
0.3
0603
タイプの
抵抗、コンデンサ
•
反射認識用
ノズル
•
ソ フトマ ウント
ノズル
NOZZLE_HG33C
KYA-M7703-A0
HG52C
1.0 × 0.5
〜
1.6 × 0.8
厚さ
0.3
〜
0.6
1005
タイプの
抵抗、コンデンサ
•
反射認識用
ノズル
•
ソ フトマ ウント
ノズル
NOZZLE_HG52C
KYA-M7705-00
HG82C
内径
(Φ0.7)
1.4 × 0.45
1.7 × 0.9
1.6 × 0.8
〜
2.0 × 12.5
厚さ
0.45
〜
0.8
1608
タイプの
抵抗、コンデンサ
•
反射認識用
ノズル
•
ソ フトマ ウント
ノズル
NOZZLE_HG82C
KYA-M7708-A0
HV13C
2.0 × 1.25
〜
3.2 × 2.5
厚さ
0.45
〜
1.25
2012
タイプの
抵抗、コンデンサ、
スーパ ーミニトラン ジ スタ
•
反射認識用
ノズル
NOZZLE_HV13C
KYA-M7713-A0
HV14C
外径
内径
2.5 × 1.6
〜
4.0 × 3.0
厚さ
0.45
〜
2.5
3216/3225
タイプの
コンデンサおよび抵抗、
タンタルコンデンサ
A
、
ミニモールドトランジスタ
•
反射認識用
ノズル
NOZZLE_HV14C
KYA-M7714-A0
